Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-PP2531L10-CD

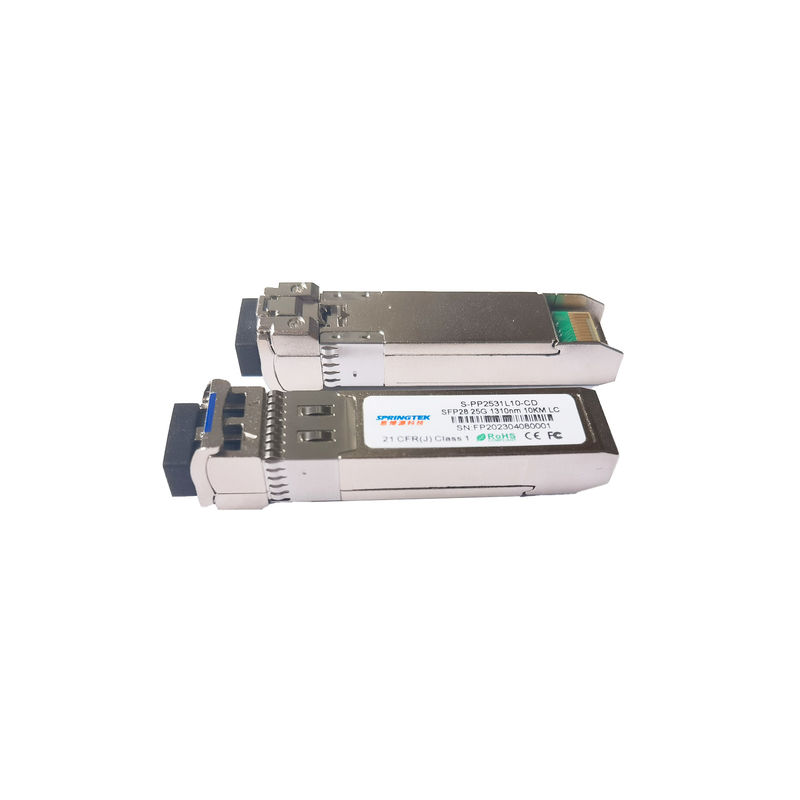

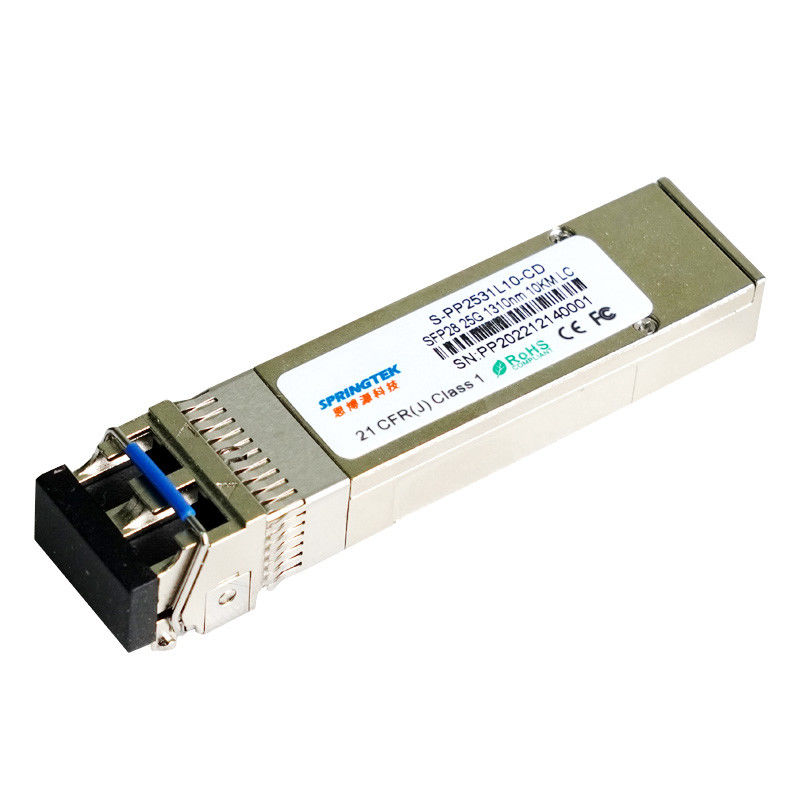

25Gb/sn 1310nm10km SFP28Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-PP2531L10-CD | SFP28, 25.78Gbps, 1310nm, LC,SMF, 10km , 0ºC~+70ºC, DDM'li |
Tanım
Springtek SFP28 alıcı-verici, 10km bağlantı uzunluğu için tek modlu optik fiber üzerinden optik veri iletmek ve almak için tasarlanmıştır.
SFP28 10km modülü elektrik arabirimi, SFI elektrik özelliklerine uygundur.Verici girişi ve alıcı çıkış empedansı 100 Ohm farktır.Veri hatları dahili olarak AC bağlantılıdır.Modül, diferansiyel sonlandırma sağlar ve kaliteli sinyal sonlandırma ve düşük EMI için diferansiyelden ortak moda dönüştürmeyi azaltır.
Özellikler
LC Dubleks optik arayüz
1310nm DFB verici, PIN alıcısı
10km SMF bağlantısı için geçerlidir
Üstün EMI performansı için tamamen metal gövde
Tek 3.3V güç kaynağı
1,5 W maksimum güç tüketimi
Uygun maliyetli SFP+ çözümü, daha yüksek bağlantı noktası sağlar
yoğunluklar ve daha fazla bant genişliği
Çalışma durumu sıcaklığı: 0 ila +70°C
RoHS ile uyumlu
Uygulamalar
eCPRI&CPRI
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | +70 | °C | |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Besleme Akımı | BENcc | 600 | mA | ||
| Veri hızı | BR | - | 25.78 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 200 | - | 900 | mV |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω |
| Verici Devre Dışı Bırakma Gerilimi | VDIS | 2.0 | - | VCC+0.3 | V |
| Verici Etkinleştirme Gerilimi | VTR | 0 | - | 0.8 | V |
| TARIZAMantık Yüksek | VTFH | 2.4 | - | VCC | V |
| TARIZAMantık Düşük | VTFL | VEE | - | VEE+0.4 | V |
| Alıcı Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 300 | - | 850 | mV |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω |
| LOS Onay Gerilimi | VLOSA | 2.4 | - | VCC | V |
| LOS Devre Dışı Bırakma Gerilimi | Vkayıp | VEE | - | VEE+0.4 | V |
Optik ve Elektriksel Özellikler
| Verici Elektriksel Özellikleri | ||||||||||
| Parametre | Sembol | dak. | tip | Maks. | Birim | Not | ||||
| Merkez Dalga Boyu Aralığı | λ | 1295 | 1310 | 1325 | deniz mili | |||||
| Spektral Genişlik@-20dB | Δλ | - | - | 1 | deniz mili | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | - | dB | |||||
| Optik Gücü Başlatın | surat asmak | -7 | - | 2 | dBm | 1 | ||||
| Optik Modülasyon Genliği | ÖMA | -4 | - | 2.2 | dBm | |||||
| OMA-TDP'de Gücü Başlatın | -5 | dB | ||||||||
| Verici Dağılım Cezası | TDP | - | - | 2.7 | dB | |||||
| KAPALI vericinin ortalama başlatma gücü | -20 | dBm | ||||||||
| Sönme Oranı | acil servis | 3 | - | - | dB | |||||
| Bağıl Yoğunluk Gürültü | RİN | - | - | -130 | dB/Hz | |||||
| Göz Diyagramı | Filtrelendiğinde IEEE802.3cc göz maskeleriyle uyumludur | |||||||||
| Alıcı Elektriksel Özellikleri | ||||||||||
| Parametre | Sembol | dak. | tip | Maks. | Birim | Not | ||||
| Çalışma Merkezi Dalga Boyu | λ | 1295 | 1310 | 1325 | deniz mili | |||||
| Stressiz Alıcı OMA Hassasiyeti | You are | - | - | -12 | dBm | 2 | ||||
| Maksimum Alıcı Gücü OMA | - | - | 2.2 | dBm | ||||||
| Alıcı Yansıması | RFL | - | - | -26 | dB | |||||
| LOS İddiası | LOSA | -30 | - | - | dBm | |||||
| LOS İddiasını Kaldır | kayıp | - | - | -14 | dBm | |||||
| LOS Histerisiz | KAYIP | 0,5 | - | - | dB | |||||
| Not: | ||||||||||
|
1. Ortalama güç rakamları, IEEE 802.3cc'ye göre yalnızca bilgi amaçlıdır. 2. 231-1 PRBS@25.78125Gbps,BER<5E-5 ile ölçülmüştür |
||||||||||
