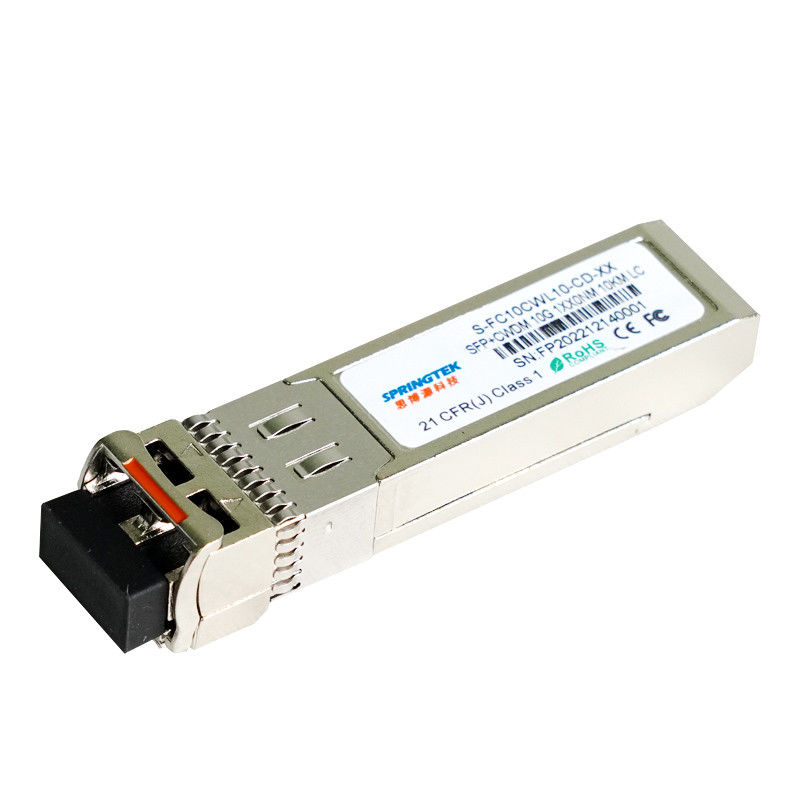

10GbpsCWDM 10km SFP+Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-FC10CWL10-CD-xx |
SFP+, 10Gbps, CWDM,1270nm~1450nm, SM, 10km, 0ºC~+70ºC, DDM ile |
Tanım
Springtek 10GCWDM SFP+ alıcı-vericileri, 10Gbps veri hızını ve SMF ile 10km iletim mesafesini destekleyen yüksek performanslı, uygun maliyetli modüllerdir.
Alıcı-verici üç bölümden oluşur: soğutmasız bir DFB lazer vericisi, bir trans-empedans preamplifikatörü (TIA) ile entegre edilmiş bir PIN fotodiyodu ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Alıcı-vericiler, SFP Çoklu Kaynak Anlaşması ve SFF-8472 dijital teşhis işlevleriyle uyumludur.
Özellikler
Çalışır durumda takılabilir SFP+ ayak izi
CWDM DFB lazer ve PIN fotodiyot, SMF iletimi için 10 km'ye kadar
SFP+ MSA ve çift yönlü LC yuvalı SFF-8472 ile uyumlu
Tek +3.3V güç kaynağı
Gerçek Zamanlı Dijital Teşhis İzleme
Çalışma durumu sıcaklığı:0 ila +70°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
10.3125Gbps'de 10GBASE-LR
9,953 Gb/sn'de 10GBASE-LW
LTE sistemleri
Diğer optik bağlantılar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Besleme gerilimi | Vcc | -0.5 | - | 4.5 | V |
| Depolama sıcaklığı | Ts | -40 | - | +85 | °C |
| Çalışma Nemi | - | 5 | - | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | +70 | °C | |
| Güç kaynağı gerilimi | Vcc | 3.135 | 3.30 | 3.465 | V |
| Güç Kaynağı Akımı | Icc | 320 | mA | ||
| Veri hızı | 1.0 | 10.3 | 10.7 | Gbps |
Optik ve Elektriksel Özellikler
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar | |
| Verici | |||||||
| Merkez Dalga Boyu | λc | λc-6.5 | λc | λc+6.5 | deniz mili | ||
| Spektral Genişlik(-20dB) | Δλ | 1 | deniz mili | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | dB | |||
| Ortalama Çıkış Gücü | Pdışarı | -3 | +2 | dBm | 1 | ||
| Sönme Oranı | acil servis | 3.5 | dB | ||||
| Veri Girişi Salınım Farkı | VİÇİNDE | 180 | 850 | mV | 2 | ||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | ||
| TX Devre Dışı Bırak | Devre dışı bırakmak | 2.0 | Vcc | V | |||
| Olanak vermek | 0 | 0.8 | V | ||||
| TX Hatası | Arıza | 2.0 | Vcc | V | |||
| Normal | 0 | 0.8 | V | ||||
| Alıcı Özellikleri | |||||||
| Merkez Dalga Boyu | λc | 1260 | 1620 | deniz mili | |||
| Alıcı Duyarlılığı | -15 | dBm | 3 | ||||
| Alıcı Aşırı Yükü | 0,5 | dBm | 3 | ||||
| LOS İddiasını Kaldır | LOSD | -16 | dBm | ||||
| LOS İddiası | LOSA | -28 | dBm | ||||
| LOS Histerisiz | 0,5 | dB | |||||
| Veri Çıkış Salınım Farkı | Vdışarı | 300 | 900 | mV | 4 | ||
| LOS | Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0.8 | V | |||||
| notlar: | |||||||
|
1. Optik güç SMF'ye gönderilir. 2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırılmış. 3. Bir PRBS 2 ile ölçülmüştür31-1 test deseni @10312Mbps, BER ≤1×10-12. 4. Dahili olarak AC bağlantılı. |
|||||||
Zamanlama ve Elektrik
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Tx Negatif Zamanı Devre Dışı Bırak | ton | 1 | Hanım | ||
| Tx Onay Süresini Devre Dışı Bırak | t_off | 10 | µs | ||
| Başlatma Süresi, Tx Hatasının Sıfırlanması dahil | t_init | 300 | Hanım | ||
| Tx Hata Onaylama Süresi | t_fault | 100 | µs | ||
| Tx Sıfırlamak İçin Devre Dışı Bırak | t_reset | 10 | µs | ||
| LOS Onay Zamanı | t_loss_on | 100 | µs | ||
| LOS De-assert Süresi | t_loss_off | 100 | µs | ||
| Seri Kimliği Saat Hızı | f_serial_clock | 100 | 400 | kHz | |
| MOD_DEF (0:2)-Yüksek | VH | 2 | Vcc | V | |
| MOD_DEF (0:2)-Düşük | VL | 0.8 | V |
Teşhis
| Parametre | Menzil | Birim | Kesinlik | Kalibrasyon |
| Sıcaklık | 0 ila +70 | °C | ±3°C | Dahili |
| Gerilim | 3,0 - 3,6 | V | ±3% | Dahili |
| Önyargı Akımı | 0 - 100 | mA | ±%10 | Dahili |
| TX Gücü | -5 ila +2 | dBm | ±3dB | Dahili |
| Alım Gücü | -16'dan -1'e | dBm | ±3dB | Dahili |
