Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-SB1G53L20-CD

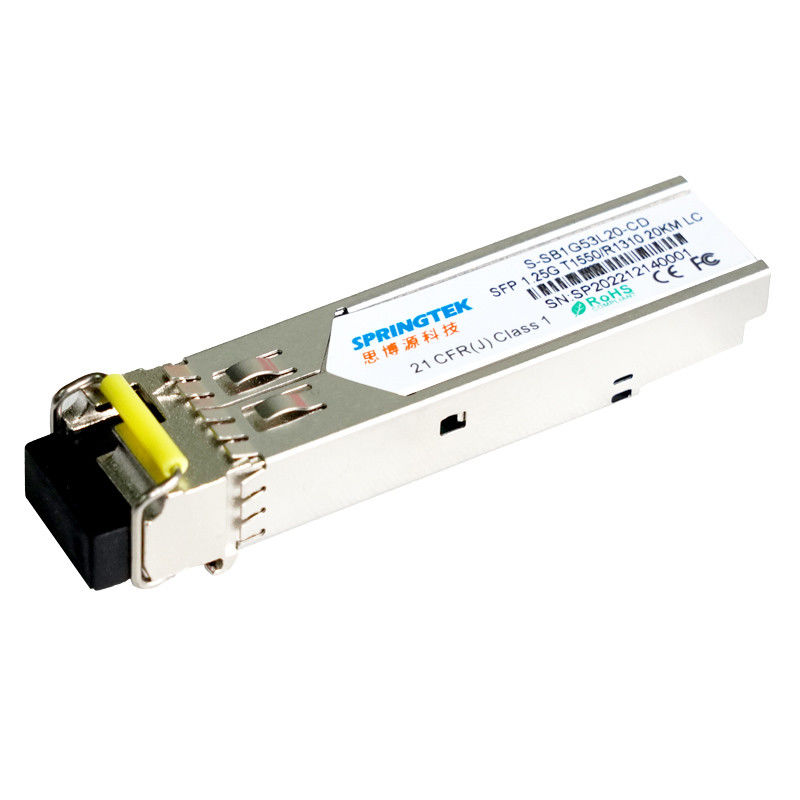

Sıcak Satış SFP Simplex 1.25G 20 km WDM BIDI SFP Modülü Tek Fiber 1550/1310nm SMF Fabrika Fiyatı SFP LC Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-SB1G53L20-CD | BIDI SFP, 1.25Gbps, Tx1550/Rx1310nm, SM, 20km,LC, 0ºC~+70ºC, DDM ile |
| S-SB1G53L20-ID | BIDI SFP, 1.25Gbps, Tx1550/Rx1310nm, SM, 20km,LC, -40ºC~+85ºC, DDM ile |
Tanım
Springtek BIDI SFP alıcı-vericileri, SMF(9/125μm) ile 1.25Gbps ve 20km iletim mesafesini destekleyen yüksek performanslı, uygun maliyetli modüllerdir.
Alıcı-verici iki bölümden oluşur: 1550nm LD lazer verici, bir trans-empedans amplifikatörü (TIA) ile entegre edilmiş bir PIN fotodiyodu.Springtek BIDI SFP alıcı-verici, sınıf I lazer güvenlik gereksinimlerini karşılar.
Telsiz, SFP Çoklu Kaynak Anlaşması (MSA) ve SFF-8472 ile uyumludur.Daha fazla bilgi için lütfen SFP MSA'ya bakın.
Özellikler
SONET OC-24 ile uyumlu
Çalışma durumu sıcaklığı:
Ticari:0 ila +70°C
Endüstriyel:-40 ila +85°C
Uygulamalar
Anahtarlamalı arka panel uygulamaları
Yönlendirici/Sunucu arayüzü
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | VCC | -0.5 | - | 4 | V |
| Depolama Sıcaklık Aralığı | TS | -40 | - | 85 | °C |
| Bağıl Nem - Depolama | sağS | 0 | - | 95 | % |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | - | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Besleme Akımı | BENcc | - | - | 300 | mA |
| Veri hızı | BR | - | 1.25 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 400 | - | 2000 | mV | |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω | |
| Verici Devre Dışı Bırakma Gerilimi | VDIS | 2.0 | - | VCC+0.3 | V | |
| Verici Etkinleştirme Gerilimi | VTR | 0 | - | 0.8 | V | |
| TARIZAMantık Yüksek | VTFH | 2.4 | - | VCC | V | |
| TARIZAMantık Düşük | VTFL | VEE | - | VEE+0.4 | V | |
| Alıcı Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 400 | - | 1000 | mV | |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω | |
| LOS Onay Gerilimi | VLOSA | 2.4 | - | VCC | V | |
| LOS Devre Dışı Bırakma Gerilimi | Vkayıp | VEE | - | VEE+0.4 | V | |
Optik Özellikler
| Verici Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Lazer Tipi | LD | |||||
| Veri hızı | - | - | 1.25 | - | Gb/sn | |
| Merkez Dalga Boyu Aralığı | λ | 1500 | 1550 | 1580 | deniz mili | |
| Spektral Genişlik@-20dB | Δλ | - | - | 1 | deniz mili | |
| KAPALI vericinin ortalama Başlatma gücü | PKAPALI | - | - | -40 | dBm | |
| Optik Gücü Başlatın | surat asmak | -8 | - | -2 | dBm | 1 |
| Sönme Oranı | acil servis | 9 | - | - | dB | |
| Göz Diyagramı | Filtrelendiğinde IEEE802.3z göz maskeleriyle uyumludur | |||||
| Alıcı Özellikleri | ||||||
| Alıcı Tipi | TOPLU İĞNE | |||||
| Veri hızı | - | - | 1.25 | - | Gb/sn | |
| Çalışma Merkezi Dalga Boyu | λ | 1260 | 1310 | 1360 | deniz mili | |
| Alıcı Duyarlılığı | You are | - | - | -23 | dBm | 2 |
| Alıcı Aşırı Yükü | PDOYGUNLUK | -3 | - | - | dBm | |
| LOS İddiası | LOSA | -40 | - | - | dBm | |
| LOS İddiasını Kaldır | kayıp | - | - | -23 | dBm | |
| LOS Histerisiz | KAYIP | 0,5 | 3 | 5 | dB | |
| notlar | ||||||
|
1. Ortalama güç rakamları, IEEE802.3z'ye göre yalnızca bilgi amaçlıdır. 2. 2 ile ölçülmüştür7-1 PRBS@1.25Gbps,BER<10-12 |
||||||
