Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-Q52AA007-C

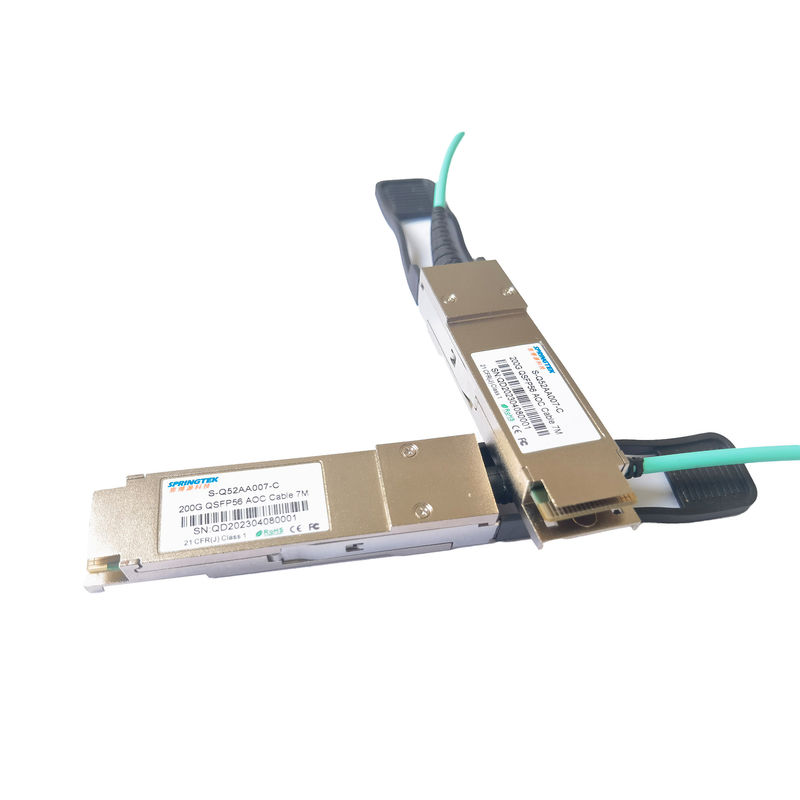

200G QSFP56 - QSFP56 AOC Kablosu 7M
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması | Elyaf Özelliği |
| S-Q52AA007-C |
200G QSFP56 AOC Kablosu 7M |
0~70°C |
Tanım
Springtek 200G QSFP56 Optik Alıcı-Verici modülleri, OM3/OM4/OM5 çok modlu fiber üzerinden 200Gigabit Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır.QSFP MSA ve IEEE 802.3cd 200GBASE-SR4 spesifikasyonu ile uyumludurlar.Dijital teşhis işlevleri, CMIS V4.0 tarafından belirtildiği gibi I2C arayüzü aracılığıyla kullanılabilir.
Springtek 200G QSFP56 Optik alıcı-verici, RoHS 2.0 uyumludur ve Direktif 2011/65/EU uyarınca kurşunsuzdur.
Özellikler
Uygulamalar
Mutlak Maksimum Puanlar
Herhangi bir bireysel mutlak maksimum derecelendirmeyi aşan işlemin, bu modülde kalıcı hasara neden olabileceğine dikkat edilmelidir.
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Depolama sıcaklığı | TS | -20 | - | 85 | ℃ |
| Bağıl nem | sağ | 0 | - | 85 | % |
| Kasa Çalışma Sıcaklığı | TCase | 0 | - | 70 | ℃ |
| Besleme gerilimi | VCC | -0.5 | - | 3.6 | V |
Önerilen Çalışma Koşulları
Önerilen Çalışma Ortamı, aksi belirtilmedikçe elektriksel ve optik özelliklerin geçerli olduğu parametreleri belirtir.
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Güç kaynağı gerilimi | VCC | 3.135 | 3.300 | 3.465 | V |
| Çalışma Durumu Sıcaklığı | TC | 0 | 25 | 70 | °C |
Verici
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Şerit Başına Sinyal Hızı | PRBS31Q@26.5625Gbd PAM4 | Gb/sn | |||
| Merkez Dalgaboyu | C | 840 | 850 | 860 | deniz mili |
| Diferansiyel Giriş Empedansı | Zin | 90 | 100 | 110 | Ohm |
| Diferansiyel Giriş Voltajı | Vin | -- | 900 | - | mVp-p |
| Diferansiyel sonlandırma uyuşmazlığı | - | - | - | 10 | % |
| DC ortak mod gerilimi | - | -350 | - | 2850 | mV |
Alıcı
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Şerit Başına Sinyal Hızı | PRBS31Q@26.5625Gbd PAM4 | Gb/sn | |||
| Merkez Dalgaboyu | lC | 840 | 850 | 860 | deniz mili |
| Diferansiyel sonlandırma uyuşmazlığı | - | - | - | 10 | % |
| Diferansiyel Çıkış Empedansı | Zout | 90 | 100 | 110 | Ohm |
| Diferansiyel Çıkış Gerilimi | Vout | - | - | 900 | mVp-p |
| DC ortak mod gerilimi | - | -350 | 2850 | mV | |
| Hata Bit Hızı | BER | - | - | 2.4E-4 | PRBS31Q@26.5625Gbd PAM4 |
