Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QP1AA010-C

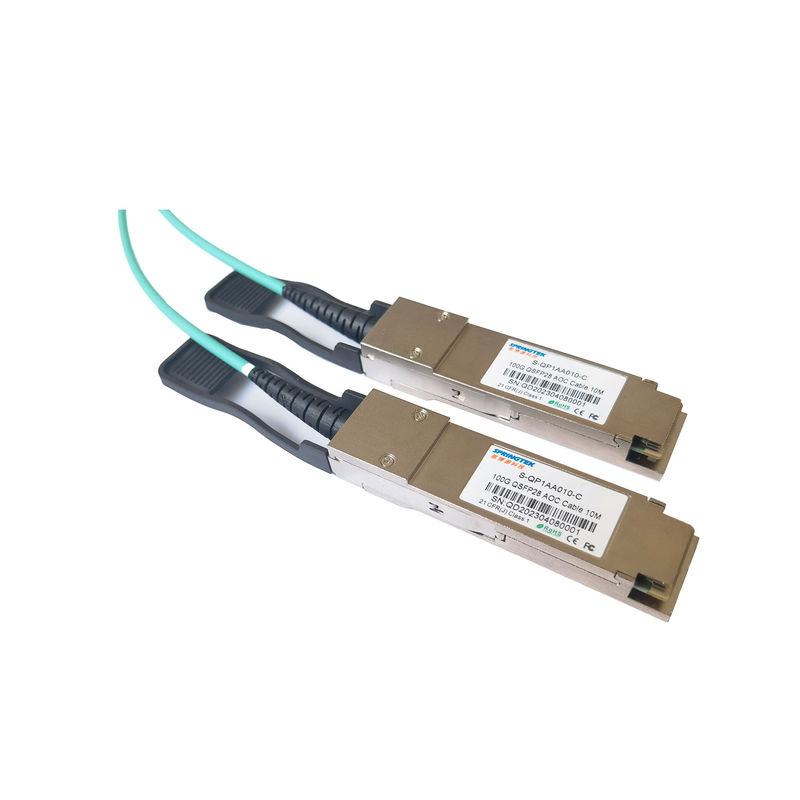

100G QSFP28 - QSFP28 AOC Kablosu 10M
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması | Elyaf Özelliği |
| S-QP1AA010-C | 100G QSFP28 AOC Kablosu 10M | 0~70°C |
Tanım
Bu ürün, 100 Gigabit Ethernet, Infiniband EDR Uygulamaları için Dört Kanallı, Takılabilir, Paralel Fiber Optik QSFP8 AOC'dir.Bu alıcı-verici, kısa menzilli çok şeritli veri iletişimi ve ara bağlantı uygulamaları için yüksek performanslı bir modüldür.100Gbps bant genişliği ile her yönde dört veri şeridini entegre eder.
Springtek 100G QSFP28 Aktif Optik Kablonun uzunluğu OM3 MMF üzerinden 70 metreye, OM4 MMF üzerinden 100 metreye kadar çıkmaktadır.Bu modüller, 850nm'lik bir nominal dalga boyu kullanan çok modlu fiber sistemler üzerinde çalışacak şekilde tasarlanmıştır.Elektrik arabirimi 38 kontak kenar tipi bir konektör kullanır.
Özellikler
Uygulamalar
Standartben
Mutlak Maksimum Puanlar
Herhangi bir bireysel mutlak maksimum derecelendirmeyi aşan işlemin, bu modülde kalıcı hasara neden olabileceğine dikkat edilmelidir.
| Parametre | Sembol | dak. | maks. | Birim |
| Depolama Ortam Sıcaklığı | TSTG | -40 | 85 | ℃ |
| Çalışma Durumu Sıcaklığı | Tc | 0 | 70 | ℃ |
| Çalışma Nemi | HÖ | 5 | 85 | % |
| Güç kaynağı gerilimi | Vcc | 0 | +3.6 | V |
Önerilen Çalışma Koşulları
Önerilen Çalışma Ortamı, aksi belirtilmedikçe elektriksel ve optik özelliklerin geçerli olduğu parametreleri belirtir.
| Parametre | Sembol | dak. | Tipik | maks. | Birimler | notlar |
| Ameliyat Çantası Sıcaklık |
TC | 0 | 25 | 70 | °C | |
| Güç kaynağı gerilimi | Vcc | 3.135 | 3.3 | 3.465 | V | |
| Veri Hızı, her Şerit | 25.78125 | Gb/sn | ||||
| Veri Hızı Doğruluğu | -100 | 100 | ppm | |||
| Kontrol Giriş Voltajı Yüksek | 2 | Vcc | V | |||
| Kontrol Giriş Voltajı Düşük | 0 | 0.8 | V |
Verici
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar |
| Aşırı Yük Diferansiyel Gerilimi pk-pk |
TP1a | 900 | mV | |||
| Ortak Mod Gerilimi (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Diferansiyel Sonlandırma Direnç Uyuşmazlığı |
TP1 | 10 | % | 1MHz'de | ||
| Diferansiyel Getiri Kaybı (SDD11) |
TP1 | Bakınız CEI-28G-VSR Denklem 13-19 |
dB | |||
| Ortak Moddan Diferansiyele dönüştürme ve Diferansiyel Ortak Mod dönüştürme (SDC11, SCD11) |
TP1 | Bakınız CEI- 28G-VSR Denklem 13-20 |
dB | |||
Stresli Giriş Testi |
TP1a | CEI-28G-VSR Bölümüne Bakın 13.3.11.2.1 |
Alıcı
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar |
| Fark Gerilimi, pk-pk | TP4 | 900 | mV | |||
| Ortak Mod Gerilimi (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Ortak Mod Gürültüsü, RMS | TP4 | 17.5 | mV | |||
| Diferansiyel Sonlandırma Direnç Uyuşmazlığı |
TP4 | 10 | % | 1 MHz'de | ||
| Diferansiyel Getiri Kaybı (SDD22) |
TP4 | Bakınız CEI-28G-VSR Denklem 13-19 |
dB | |||
| Ortak Moddan Diferansiyele dönüştürme ve Diferansiyel Ortak Mod dönüştürme (SDC22, SCD22) |
TP4 | Bakınız CEI-28G-VSR Denklem 13-21 |
dB | |||
| Ortak Mod Geri Dönüş Kaybı (SCC22) |
TP4 | -2 | dB | 3 | ||
| Geçiş Süresi, %20 - 80 | TP4 | 9.5 | ps | |||
| Dikey Göz Kapatma (VEC) | TP4 | 5.5 | dB | |||
| 10-15 olasılıkla Göz Genişliği (EW15) |
TP4 | 0,57 | kullanıcı arayüzü | |||
| Göz Yüksekliği 10-15 olasılıkta (EH15) |
TP4 | 228 | mV | |||
| notlar: 1. Terminal başına. 2. Vcm, ana bilgisayar tarafından oluşturulur.Spesifikasyon, zemin ofset voltajının etkilerini içerir. 3. 250MHz'den 30GHz'e |
||||||
