Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QS40A010-C
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması | Elyaf Özelliği |
| S-QS40A010-C |
40G QSFP+ AOC Kablosu 10M |
0~70°C |
Tanım

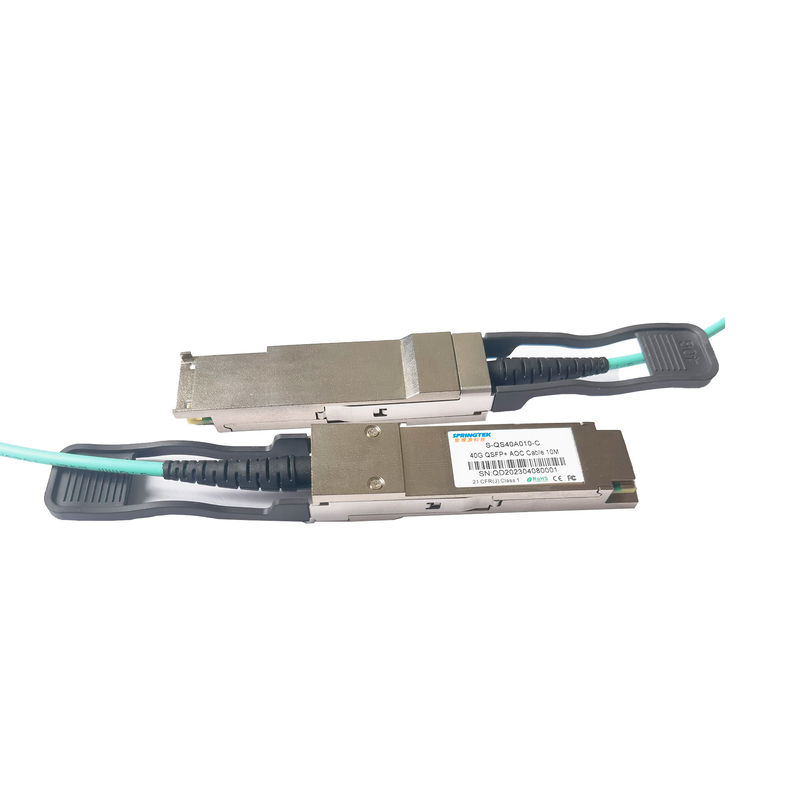

Springtek 40G QSFP+AOC ürünü, geleneksel bakır kablonun bant genişliği sınırlamasının üstesinden gelmek için yüksek veri hızlı paralel aktif optik kablodur.Springtek 40G QSFP+AOC, her biri 10Gb/s işlem yapabilen çok modlu şerit fiberler aracılığıyla 4 bağımsız veri iletim kanalı ve 4 veri alma kanalı sunar. Sonuç olarak, 100 metrelik iletimde 40Gb/s toplam veri hızı elde edilebilir. ürün, ultra hızlı bilgi işlem veri alışverişini desteklemek için.
Springtek ürünü, QSFP+ Çoklu Kaynak Anlaşmasına (MSA) göre form faktörlü, optik/elektrik bağlantılı olarak tasarlanmıştır. Sıcaklık, nem ve EMI paraziti dahil olmak üzere en zorlu harici çalışma koşullarını karşılamak üzere tasarlanmıştır.
Özellikler
Uygulamalar
Standartben
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | maks. | Birim |
| Depolama Ortam Sıcaklığı | TSTG | -40 | 85 | ℃ |
| Çalışma Durumu Sıcaklığı | Tc | 0 | 70 | ℃ |
| Çalışma Nemi | HÖ | 5 | 85 | % |
| Güç kaynağı gerilimi | Vcc | 0 | +3.6 | V |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V |
| Kontrol Giriş Voltajı Yüksek | 2 | VCC | V | ||
| Kontrol Giriş Voltajı Düşük | 0 | 0.8 | V | ||
| Veri Hızı, her Şerit | 10.3125 | 11.2 | Gbps |
Verici
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar |
|
Tek Uçlu Giriş Gerilim Toleransı |
-0.3 | 4 | V | |||
|
AC Ortak Mod Giriş Voltajı Toleransı |
15 | mV | Rms | |||
|
Diferansiyel Giriş Gerilimi Salınım Eşiği |
50 | mVpp |
LOSA Eşik |
|||
| Diferansiyel Giriş Voltajı Salınım | Vin, pp | 180 | 1200 | mVpp | ||
| Diferansiyel Giriş Empedansı | Zin | 90 | 100 | 110 | Ohm | |
|
Tek Uçlu Giriş Voltaj Toleransı |
-0.3 | 4 | V | |||
| Diferansiyel Giriş S parametresi | SDD11 | < -12 + 2 × SQRT(f), GHz cinsinden f ile. | dB | 0,01-4,1 GHz | ||
| < -6,3 + 13 × log10(f/5,5), GHz cinsinden f ile | dB | 4.1-11.1GHz | ||||
|
Ortak Mod Dönüşümüne Yansıyan Diferansiyel |
SCD11 | -10 | dB | 0,01-11,1 GHz | ||
Alıcı
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar |
| Tek Uçlu Çıkış Gerilimi | -0.3 | 4 | V | |||
|
AC Ortak Mod Çıkış Gerilimi |
7.5 | mV | Rms | |||
|
Diferansiyel Çıkış Gerilim Salınımı |
Vout, pp | 400 | 800 | mVpp | ||
| Diferansiyel Çıkış Empedansı | Zout | 90 | 100 | 110 | Ohm | |
|
Diferansiyel Çıkış S-parametresi |
SDD22 | < -12 + 2 × SQRT(f ), GHz cinsinden f ile | dB | 0,01-4,1 GHz | ||
| < -6,3 + 13 × log10(f/5,5), GHz cinsinden f ile | dB | 4.1-11.1GHz | ||||
|
Ortak Mod Çıkış Yansıma Katsayısı |
SCC22 | < -7 + 1,6×f, GHz cinsinden f ile | dB | 0,01-2,5 GHz | ||
| -3 | dB | 2,5-11,1 GHz | ||||
| Toplam Titreşim | 0,38 | kullanıcı arayüzü | ||||
| Deterministik Titreşim | 0,64 | kullanıcı arayüzü | ||||
