Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-PP25A007-C

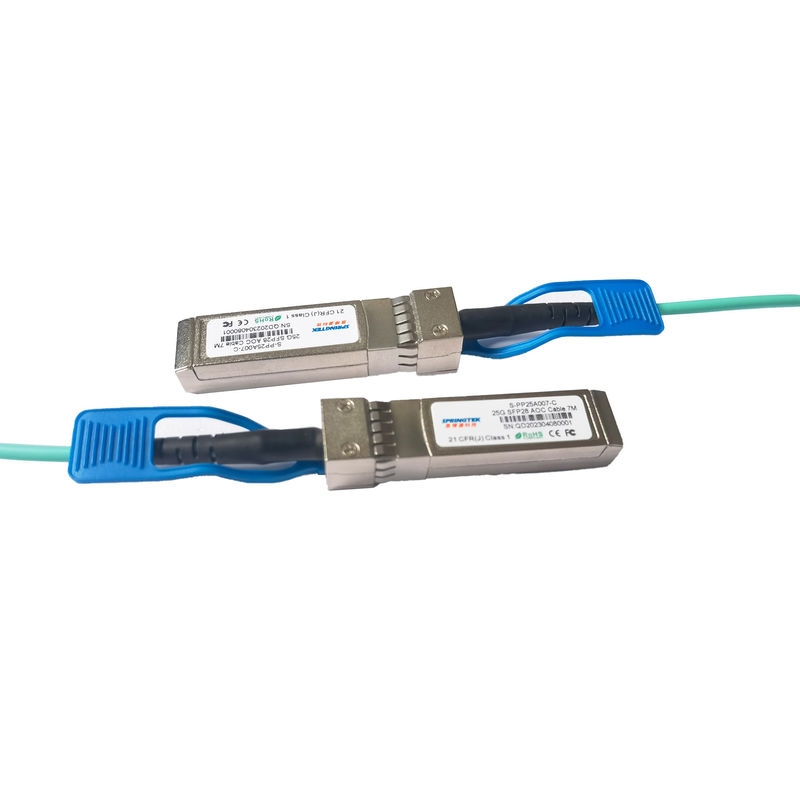

25G SFP28 - SFP28 AOC Kablosu 7M
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması | Elyaf Özelliği |
| S-PP25A007-C | 25G SFP28 AOC Kablosu 7M | 0~70°C |
Tanım
Springtek SFP28 Aktif Optik Kabloları, SFP28 konnektörlü doğrudan takılan fiber tertibatlardır.Çok kısa mesafeler için uygundurlar ve raflar içinde ve bitişik raflar arasında bağlantı kurmak için uygun maliyetli bir yol sunarlar.
Springtek SFP28 Aktif Optik Kablonun uzunluğu OM3 MMF üzerinden 70 metreye, OM4 MMF üzerinden 100 metreye kadar çıkmaktadır.Bu modül, 850nm'lik bir nominal dalga boyu kullanan çok modlu fiber sistemler üzerinde çalışacak şekilde tasarlanmıştır.
Özellikler
Uygulamalar
Standartben
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | maks. | Birim |
| Depolama sıcaklığı | Ts | -20 | +85 | °C |
| Çalışma Durumu Sıcaklığı | Tc | 0 | 70 | °C |
| Çalışma Nemi | sağ | 0 | 85 | % |
| Besleme gerilimi | Vcc | -0.3 | 3.6 | V |
|
Not: Telsiz, limitlerin ötesindeki koşullara tabi tutulursa hasar meydana gelebilir. |
||||
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Çalışma Durumu Sıcaklığı | Tc | 0 | +70 | °C | |
| Besleme gerilimi | Vcc | 3.135 | 3.3 | 3.465 | V |
| besleme akımı | Icc | 300 | mA | ||
| Bit Hızı | BR | 25.78125 | Gbps |
Verici
Aşağıdaki elektriksel özellikler, aksi belirtilmedikçe Önerilen Çalışma Ortamı üzerinden tanımlanmıştır.
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar |
| Aşırı Yük Fark Gerilimi pk-pk | TP1a | 900 | mV | |||
| Ortak Mod Gerilimi (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| Diferansiyel Sonlandırma Direnci Uyumsuzluğu | TP1 | 10 | % | 1MHz'de | ||
| Diferansiyel Geri Dönüş Kaybı(SDD11) | TP1 | Bakınız CEI-28G-VSR Denklem 13-19 |
dB | |||
| Ortak Moddan Diferansiyele dönüştürme ve Diferansiyelden Ortak Moda dönüştürme(SDC11, SCD11) | TP1 | Bakınız CEI-28G-VSR Denklem 13-20 |
dB | |||
Stresli Giriş Testi |
TP1a | Bkz. CEI-28G-SR Bölüm 13.3.11.2.1 |
Alıcı
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar |
| Fark Gerilimi, pk-pk | TP4 | 900 | mV | |||
| Ortak Mod Gerilimi (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| Ortak Mod Gürültüsü, RMS | TP4 | 17.5 | mV | |||
| Diferansiyel Sonlandırma Direnci Uyumsuzluğu | TP4 | 10 | % | 1 MHz'de | ||
| Diferansiyel Geri Dönüş Kaybı(SDD22) | TP4 | Bakınız CEI-28G-VSR Denklem 13-19 |
dB | |||
| Ortak Moddan Diferansiyele dönüştürme ve Diferansiyelden Ortak Moda dönüştürme(SDC22, SCD22) | TP4 | Bakınız CEI-28G-VSR Denklem 13-21 |
dB | |||
| Ortak Mod Geri Dönüş Kaybı(SCC22) | TP4 | -2 | dB | 3 | ||
| Geçiş Süresi, %20 - 80 | TP4 | 9.5 | ps | |||
| Dikey Göz Kapatma (VEC) | TP4 | 5.5 | dB | |||
| 10'da Göz Genişliği-15olasılık(EW15) | TP4 | 0,57 | kullanıcı arayüzü | |||
| Göz Yüksekliği 10'da-15olasılık(EH15) | TP4 | 228 | mV | |||
| notlar: Terminal başına 1. 2. Vcm, ana bilgisayar tarafından oluşturulur.Spesifikasyon, zemin ofset voltajının etkilerini içerir. 3. 250MHz'den 30GHz'e.. |
||||||
