Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-Q52AP003-C

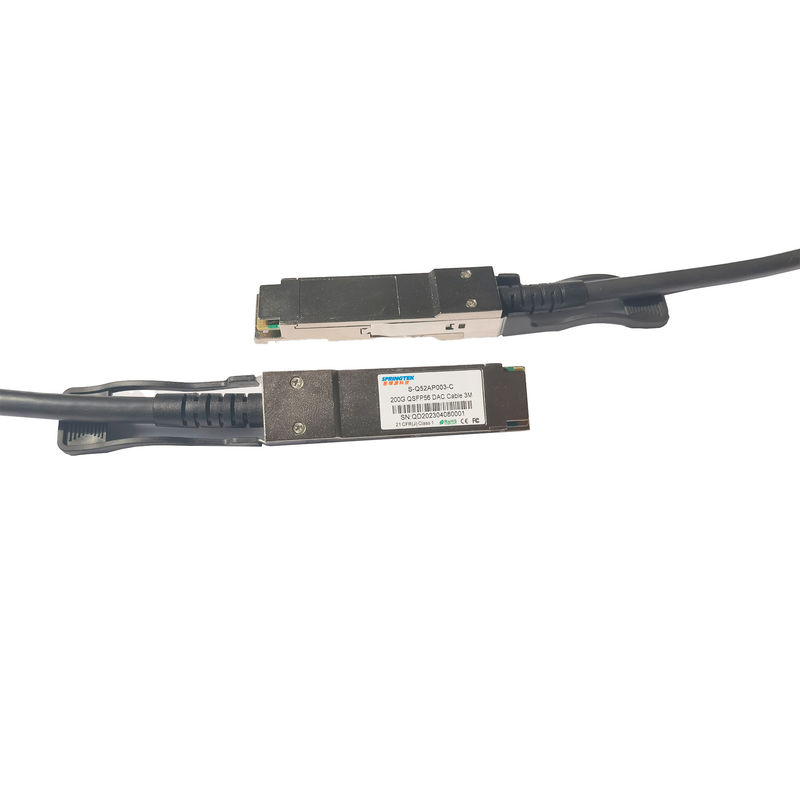

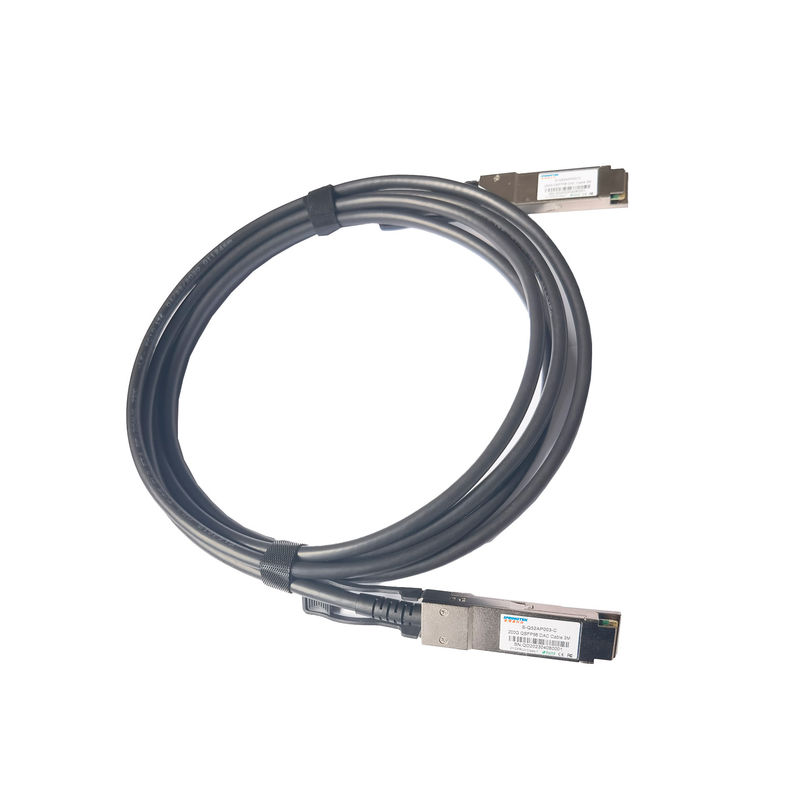

200G QSFP56 - QSFP56 DAC Kablosu 3M
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması | Elyaf Özelliği |
|
S-Q52AP003-C |
200G QSFP56 DAC Kablosu 3M |
0~70°C |
Tanım
Springtek 200G QSFP5 pasif bakır kablo düzeneği, kanal başına 56 Gbps'ye (PAM4) kadar hızlarda dört veri iletim kanalı sağlayan ve 200G Ethernet ve InfiniBand gereksinimlerini karşılayan sekiz farklı bakır çiftine sahiptir.26AWG'den 30AWG'ye kadar geniş bir tel mastar yelpazesinde mevcut olan bu 200G bakır kablo tertibatı, düşük ekleme kaybı ve düşük çapraz konuşma özelliklerine sahiptir.
Springtek 200G QSFP56, iletim için hızı iki katına çıkaran PAM4 sinyallerini kullanır.Bununla birlikte, kablo ekleme kaybı için daha katı gereksinimler vardır.Ayrıntılı gereksinimler için, Yüksek hızlı, güvenilir kablo montajı gerektiren veri merkezi, ağ ve telekomünikasyon pazarlarındaki uygulamalar için tasarlanan bu yeni nesil ürün, QSFP+ form faktörü ile aynı eşleştirme arabirimini paylaşarak mevcut QSFP bağlantı noktalarıyla geriye dönük uyumlu hale getirir.
Özellikler
Uygulamalar
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Depolama Ortam Sıcaklığı | -40 | +85 | °C | ||
| Çalışma Durumu Sıcaklığı | Tc | 0 | +70 | °C | |
| Güç kaynağı gerilimi | VCC3 | 3.14 | 3.3 | 3.47 | V |
| Bağıl Nem (yoğuşmasız) | RS | 35 | 60 | % | |
| LVTTL Girişindeki Gerilim | Vilvttl | -0.3 | VCC3 +0.2 | V | |
| Güç Kaynağı Akımı | ICC3 | 15 | mA | ||
| Toplam Güç Tüketimi | Pd | 0,05 | W | ||
|
notlar: 1.Yukarıdaki aralığı aşan stres veya koşullar cihazda kalıcı hasara neden olabilir. 2．Bu yalnızca bir stres derecesidir ve bu veya bu spesifikasyonun çalıştırma bölümlerinde listelenenlerin üzerindeki diğer koşullarda cihazın işlevsel çalışması uygulanmaz. 3．Uzun süreler boyunca mutlak maksimum derecelendirme koşullarına maruz kalmak, cihazın güvenilirliğini etkileyebilir. |
|||||
Yüksek Hız Özellikleri
| Parametre | Sembol | dak. | Tipik | maks. | Birim | Not |
| Diferansiyel Empedans | RIN, PP | 90 | 110 | Ώ | ||
| Ekleme kaybı | SDD21 | -16.06 | dB | 13.28 GHz'de | ||
|
Diferansiyel Getiri Kaybı |
SDD11 | 1'e bakın | dB | 0,05 ila 4,1 GHz'de | ||
| SDD22 | 2'ye bakın | dB | 4,1 ila 19 GHz'de | |||
| Ortak moddan ortak moda çıkış dönüş kaybı | SCC11 |
|
-2 |
dB |
0,2 ila 19 GHz'de |
|
| SCC22 | ||||||
|
Ortak mod dönüş kaybı farkı |
SCD11 | 3'e bakın |
dB |
0,01 ila 12,89 GHz'de | ||
| SCD22 | 4'e bakın | 12,89 ila 19 GHz'de | ||||
|
Farktan Ortak Mod Dönüşüm Kaybına |
SCD21 |
-10 |
dB |
0,01 ila 12,89 GHz'de | ||
| 5'e bakın | 12,89 ila 15,7 GHz'de | |||||
| -6.3 | 15,7 ila 19 GHz'de |
