Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QD4A31M05-CD-4

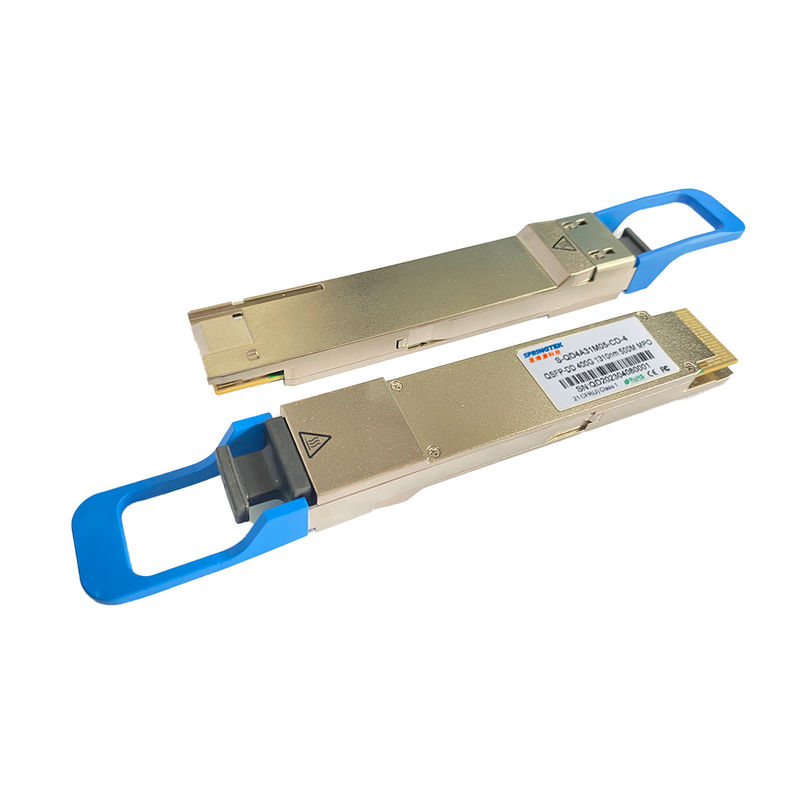

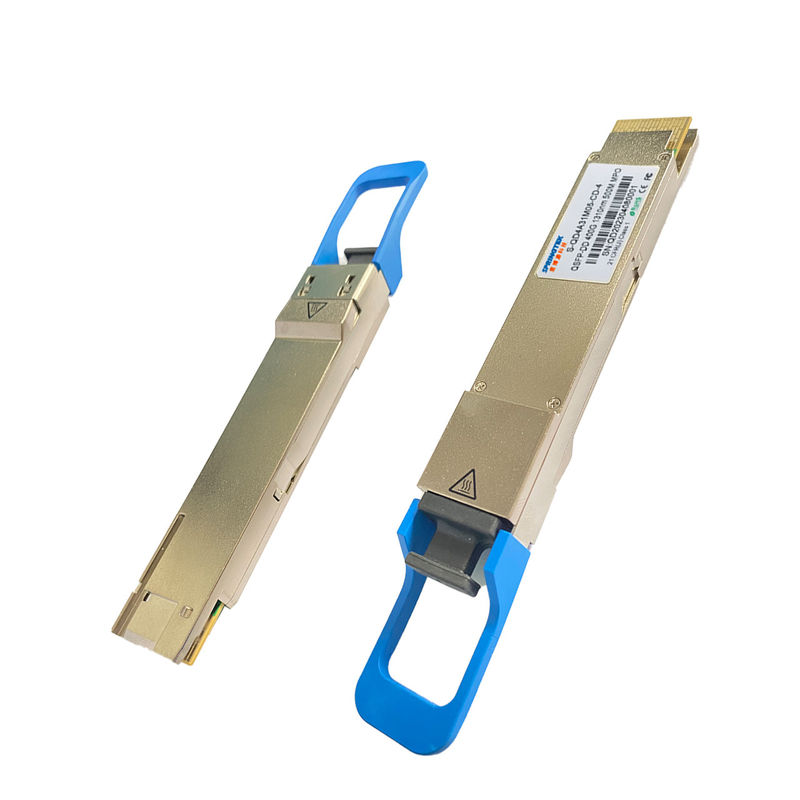

400G 1310nm 500M MPO/MTP Nokia Uyumlu QSFP-DD DR4 Telsiz
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
|
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, DDM'li |
Tanım
500m optik iletişim uygulamaları için tasarlanmış Springtek 400Gb/s QSFP-DD DR4 optik modül.S-QD4A31M05-CD-4 modülü, 8 kanal 50Gb/s (PAM4) elektrik giriş verisini, her biri 400Gb/s toplam veri hızı için 100Gb/s işlem yapabilen 4 kanal paralel optik sinyale dönüştürür.Tersine, alıcıda
tarafında, modül, 400Gb/s toplam veri hızı için her biri 100Gb/sn'lik 4 paralel optik sinyali kanalını 8 kanal 50Gb/sn (PAM4) elektrik çıkış verisine dönüştürür.
MTP/MPO-12 konektörlü bir optik fiber kablo, Springtek 400 Gb/sn QSFP-DD DR4 modülü yuvasına takılabilir. Yuvanın içindeki kılavuz pimlerle düzgün hizalama sağlanır. Kablo genellikle doğru kanal için bükülemez. kanal hizalaması.Elektrik bağlantısı, QSFP-DD MSA uyumlu kenar tipi konektör aracılığıyla sağlanır.
Ürün, QSFP-DD Çoklu Kaynak Anlaşmasına göre form faktörü, optik/elektrik bağlantısı ve dijital teşhis arabirimi ile tasarlanmıştır.
Özellikler
Uygulamalar
Mutlak Maksimum Puanlar
Herhangi bir bireysel mutlak maksimum derecelendirmeyi aşan işlemin, bu modülde kalıcı hasara neden olabileceğine dikkat edilmelidir.
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 3.6 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Çalışma Durumu Sıcaklığı | İle | 0 | 70 | °C | |
| Bağıl Nem (yoğuşmasız) | sağ | 0 | 85 | % |
Önerilen Çalışma Koşulları ve Güç Kaynağı Gereksinimleri
| Parametre | Sembol | dak. | Tipik | maks. | Birimler | notlar |
| Çalışma Durumu Sıcaklığı | TEPE | 0 | 70 | dereceC | ||
| Güç kaynağı gerilimi | VCC | 3.135 | 3.3 | 3.465 | V | |
| Veri Hızı, her Şerit | 26.5625 | GBd | PAM4 | |||
| Veri Hızı Doğruluğu | -100 | 100 | ppm | |||
| FEC Öncesi Bit Hata Oranı | 2,4x10-4 | |||||
| FEC Sonrası Bit Hata Oranı | 1x10-12 | 1 | ||||
| Bağlantı Mesafesi | D | 0,002 | 500 | M | 2 |
elektriksel özellikler
Aşağıdaki elektriksel özellikler, aksi belirtilmedikçe Önerilen Çalışma Ortamı üzerinden tanımlanmıştır.
| Parametre | test merhemi | dak. | Tipik | maks. | Birimler | notlar | |
| Güç tüketimi | 12 | W | |||||
| Besleme Akımı | Icc | 3.64 | A | ||||
| Verici (her Şeritte) | |||||||
| Sinyal Oranı, her Şerit | TP1 | 26,5625 ± 100 ppm | GBd | ||||
|
Diferansiyel pk-pk Giriş Voltaj Toleransı Uyumsuzluk |
TP1a | 900 | mVpp | 1 | |||
| Diferansiyel Sonlandırma | TP1 | 10 | % | ||||
| Diferansiyel Giriş Dönüş Kaybı | TP1 |
IEEE 802.3-2015 Denklem (83E-5) |
dB | ||||
| Ortak Moddan Fark Giriş Geri Dönüş Kaybı |
TP1 | IEEE 802.3-2015 Denklem (83E-6) |
dB | ||||
| Modül Stresli Giriş Testi | TP1a |
IEEE 802.3bs'ye bakın 120E.3.4.1 |
2 | ||||
|
Tek Uçlu Voltaj Tolerans Aralığı (Dk) |
TP1a | -0,4 ila 3,3 | V | ||||
| Yakın Uç Göz Yüksekliği, Diferansiyel | TP1 | -350 | 2850 | mV | 3 | ||
| Alıcı (her Şeritte) | |||||||
| Uzak Uç Göz Yüksekliği, Diferansiyel | TP4 | 26,5625 ± 100 ppm | GBd | ||||
|
Diferansiyel Tepeden Tepeye Çıkış Gerilimi |
TP4 | 900 | mVpp | ||||
| AC Ortak Mod Çıkış Gerilimi (Vcm) | TP4 | 17.5 | mV | ||||
|
Diferansiyel Sonlandırma Uyumsuzluk |
TP4 | 10 | % | ||||
|
Diferansiyel Çıkış Dönüş Kaybı
|
TP4 |
IEEE 802.3-2015 Denklem(83E-2) |
|||||
|
Diferansiyel Mod Dönüşümü için Ortak Geri dönüş kaybı |
TP4 |
IEEE 802.3-2015 Denklem(83E-3) |
|||||
|
Geçiş Süresi, %20 - %80
|
TP4 | 9.5 | ps | ||||
|
Yakın Uç Göz Simetrisi Maske Genişliği (ESMW) |
TP4 | 0,265 | kullanıcı arayüzü | ||||
| Yakın Uç Göz Yüksekliği, Fark | TP4 | 70 | mV | ||||
|
Uzak Uç Göz Simetri Maskesi Genişliği (ESMW) |
TP4 | 0.2 | kullanıcı arayüzü | ||||
| Uzak Uç Göz Yüksekliği, Diferansiyel | TP4 | 30 | mV | ||||
| Uzak uç Ön imleç ISI Oranı | TP4 | -4.5 | 2.5 | % | |||
| Ortak Mod Çıkış Gerilimi (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
notlar: 1. IEEE 802.3bs 120E.3.1.2 istisnasıyla, kalıbın PRBS31Q veya karıştırılmış boşta olması. 2. IEEE 802.3bs 120E.1.1'de belirtilen BER'i karşılar. 3. Ana bilgisayar tarafından üretilen DC ortak mod voltajı.Spesifikasyon, zemin ofset voltajının etkilerini içerir. |
|||||||
Optik Özellikler
| Parametre | Sembol | dak. | Tipik | maks. | Birimler | notlar |
| Merkez Dalgaboyu | λc | 1304.5 | 1310 | 1317.5 | deniz mili | |
| Verici | ||||||
| Veri Hızı, her Şerit | 53,125 ± 100 ppm | GBd | ||||
| Modülasyon Formatı | PAM4 | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||
| Her Şeritte Ortalama Fırlatma Gücü | Portalama | -2.9 | 4 | dBm | 1 | |
|
Dış Optik Modülasyon Genliği (OMAouter), her Şerit |
PÖMA | -0.8 | 4.2 | dBm | 2 | |
|
Gücü OMAouter min'de başlatın TDECQ, her Şerit ER için ≥ 4.5dB ER < 4.5dB için |
-2.2 -1.9 |
dB | ||||
|
Verici ve Dispersiyon Göz Kapatıcı PAM4, her Şerit |
TDECQ | 3.4 | dB | |||
| TDECQ – 10*günlük10(Ceq), her Şerit | 3.4 | dB | 3 | |||
| Sönme Oranı | acil servis | 3.5 | dB | |||
|
Fırlatma Gücündeki Fark Herhangi İki Şerit Arasında(OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RİN | -136 | dB/Hz | |||
| Optik Geri Dönüş Kaybı Toleransı | TOL | 21.4 | dB | |||
|
Ortalama Fırlatma Gücü KAPALI Verici, her Şeritte |
puf | -26 | dBm | |||
| Verici Geçiş Süresi | 17 | ps | ||||
|
KAPALI Ortalama Başlatma Gücü Verici, her Şerit |
puf | -15 | dBm | |||
| Alıcı | ||||||
| Veri Hızı, her Şerit | 53,125 ± 100 ppm | GBd | ||||
| Modülasyon Formatı | PAM4 | |||||
| Hasar Eşiği, her Kulvar | THd | 5 | dBm | 4 | ||
| Ortalama Alma Gücü, her Şerit | -5.9 | 4 | dBm | 5 | ||
| Alım Gücü (OMAouter), her Şerit | 4.2 | dBm | ||||
|
Alıcı Hassasiyeti (OMAouter), her Şerit |
YOU ARE |
Denklem (1) |
dBm | 6 | ||
| Stresli Alıcı Hassasiyeti | SRS | -1.9 | dBm | 7 | ||
| Alıcı Yansıması | RR | -26 | dB | |||
| LOS İddiası | LOSA | -15 | dBm | |||
| LOS Onayını Kaldır | kayıp | -8.9 | dBm | |||
| LOS Histerisiz | KAYIP | 0,5 | dB | |||
| Stres Alıcı Hassasiyeti için Stresli Koşullar (Not 7) | ||||||
| Stresli Göz Kapatma PAM4 (SECQ), Şerit Test Ediliyor |
3.4 | dB | ||||
| SECQ – 10*log10(Ceq), Şerit Testi | 3.4 | dB | ||||
| Her Saldırgan Koridorun OMAouter'ı | 4.2 | dBm | ||||
Dijital Teşhis İşlevleri
Aşağıdaki dijital teşhis özellikleri, aksi belirtilmedikçe normal çalışma koşulları üzerinden tanımlanır.
| Parametre | Sembol | dak. | maks. | Birimler | notlar |
| Sıcaklık monitörü mutlak hatası | DMI_Temp | -3 | 3 | dereceC | Aşırı çalışma sıcaklık aralığı |
| Besleme gerilimi izleme mutlak hatası | DMI _VCC | -0.1 | 0.1 | V | Aşırı tam çalışma menzil |
| Kanal RX güç izleme mutlak hatası | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Kanal Önyargısı akım izleme | DMI_Ibias_Ch | -10% | %10 | mA | |
| Kanal TX güç izleme mutlak hatası | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
notlar: 1. Farklı fiberlerin ölçüm doğruluğu nedeniyle, ek bir +/-1 dB dalgalanma veya +/- 3 dB toplam doğruluk olabilir. |
|||||
