Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-PP2585L01-CD

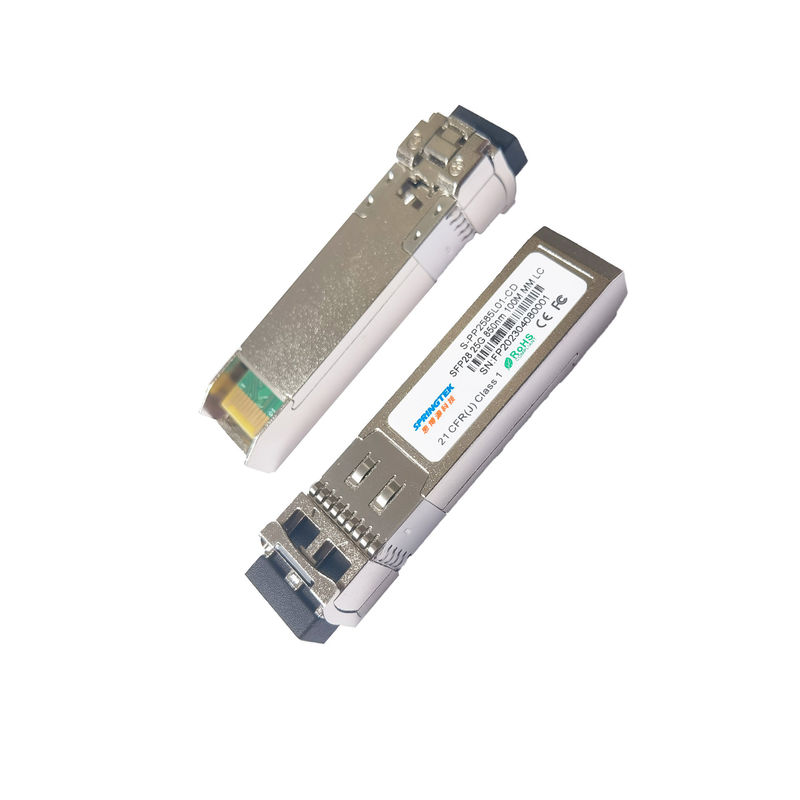

SFP28 850nm uyumlu Alcatel 25G SR 100M Ethernet anahtarı optik alıcı-verici
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-PP2585L01-CD |
SFP28, 25.78125Gbps, 850nm, SM, 100m, 0ºC~+70ºC, DDM'li |
Tanım
25 Gigabit Ethernet ve Infiniband EDR Uygulamaları için Springtek SFP28.OM3 fiber kullanarak 70m'ye veya OM4 fiber kullanarak 100m'ye kadar 25.78125Gbps'de çalışan kısa mesafeli veri iletişimi ve ara bağlantı uygulamaları için yüksek performanslı bir modüldür.Bu modül, 850nm'lik bir nominal dalga boyu kullanan çok modlu fiber sistemler üzerinde çalışacak şekilde tasarlanmıştır. Elektrik arabirimi, 20 kontak kenar tipi bir konektör kullanır.Optik arayüz, çift yönlü LC prizi kullanır.
Özellikler
25.78125Gbps bit hızını destekler
OM3 MMF'de 70m ve OM4 MMF'de 100m maksimum bağlantı uzunluğu
850nm VCSEL lazer ve PIN foto dedektörü
Hem Verici hem de Alıcı kanalında dahili CDR
Dubleks LC yuvası
Çalışma ortamı sıcaklık aralığı: 0 ~ +70℃
Tek 3.3V güç kaynağı
Düşük güç dağılımı: <1.0W
Gelişmiş EMI korumalı SFP28 muhafaza
Uygulamalar
25GBASE-SREthernet
Infiniband EDR Uygulamaları
32G Fiber Kanal Uygulamaları
Sunucular, Anahtarlar, Depolama ve Ana Bilgisayar Kartı Adaptörleri
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 3.6 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.135 | 3.3 | 3.465 | V |
| Besleme Akımı | BENcc | - | - | 300 | mA |
| Veri hızı | BR | 25,78125±100ppm | Gbps | ||
elektriksel özellikler
| Verici Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 90 | - | 100 | mV |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω |
| Verici Devre Dışı Bırakma Gerilimi | VDIS | 2.0 | - | VCC+0.3 | V |
| Verici Etkinleştirme Gerilimi | VTR | 0 | - | 0.8 | V |
| Alıcı Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 300 | - | 900 | mV |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω |
| LOS Onay Gerilimi | VLOSA | 2.0 | - | VCC+0.3 | V |
| LOS Devre Dışı Bırakma Gerilimi | Vkayıp | -0.3 | - | +0.4 | V |
Optik Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | ||
| Verici Özellikleri | ||||||||
| Merkez Dalga Boyu Aralığı | λ | 840 | 850 | 860 | deniz mili | |||
| Spektral Genişlik RMS | Δλ | - | - | 0.6 | deniz mili | |||
| Ortalama Çıkış Gücü | pavg | -8.4 | 2.4 | dBm | ||||
| Optik Güç OMA | PÖMA | -6.4 | 3 | dBm | ||||
| Sönme Oranı | acil servis | 2 | - | - | dB | |||
| Bağıl Yoğunluk Gürültü | RİN | - | - | -128 | dB/Hz | |||
| Optik Geri Dönüş Kaybı Toleransı | - | - | 12 | dB | ||||
| Verici ve Dağılım Göz Kapatma | TDEC | - | - | 4.3 | dB | |||
| Verici Göz maskesi tanımı {X1,X2, X3, Y1, Y2, Y3} |
>%10 {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
1,2 | ||||||
| Alıcı Özellikleri | ||||||||
| Çalışma Merkezi Dalga Boyu | λ | 840 | 850 | 860 | deniz mili | |||
| Alıcı Duyarlılığı | You are | - | - | -10.3 | dBm | 3,4 | ||
| Alıcı Aşırı Yükü | PDOYGUNLUK | 2.4 | - | - | dBm | |||
| Alıcı Yansıması | RFL | - | - | -12 | dB | |||
| LOS İddiası | LOSA | -30 | - | - | dBm | |||
| LOS İddiasını Kaldır | kayıp | - | - | -13 | dBm | |||
| LOS Histerisiz | KAYIP | 0,5 | 3 | 5 | dB | |||
| notlar | ||||||||
|
1. Verici isabet oranı 5E-5 isabet/örnek. 2. IEEE 802.3ba ile uyumludur. 3. Minimum değer bilgilendiricidir, sonsuz ER ve maksimum kanal ekleme kaybı ile min Tx OMA'ya eşittir. 4. PRBS 231-1 test modeli, @25.78125Gb/s, BER<5E-5 ile ölçülen Alıcı Hassasiyeti. |
||||||||
