Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QD4AC4L2K-CD-4

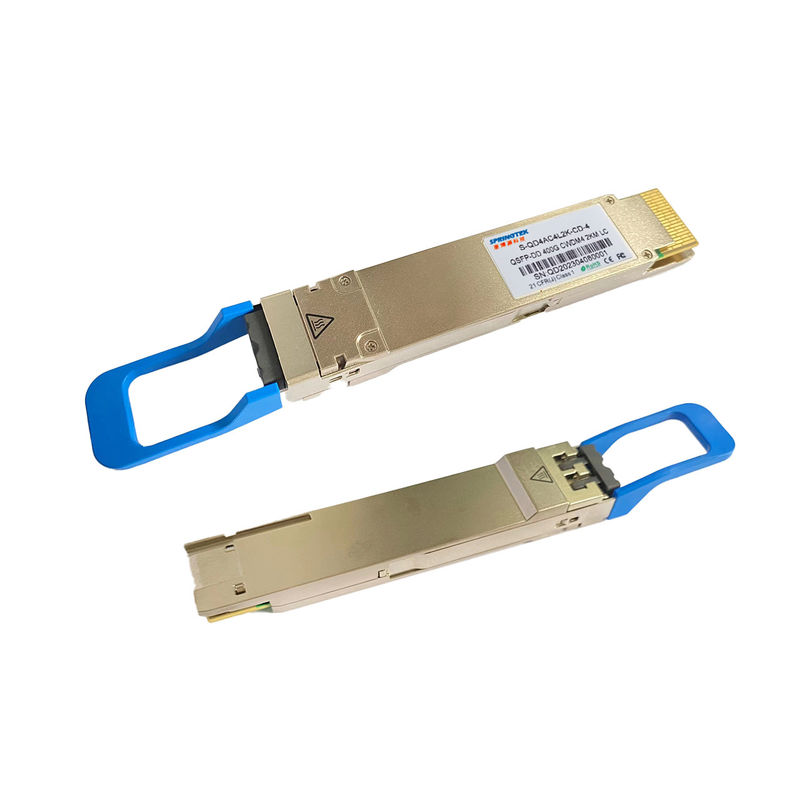

FR4 QSFP-DD Cisco Uyumlu 400Gbps 1310nm 2km LC SMF Optik Alıcı-Verici
QSFP-DD FR4 S-QD4AC4L2K-CD-4 230301.pdf
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
|
S-QD4AC4L2K-CD-4 |
QSFP-DD 400G CWDM4 FR4 2KM LC, 0ºC~+70ºC, DDM'li |
Tanım
2km optik iletişim uygulamaları için tasarlanmış Springtek 400Gb/s QSFP-DD FR4 optik modül.S-QD4AC4L2K-CD-4 modülü, 8 kanal 50Gb/s (PAM4) elektrik giriş verilerini 4 kanal CWDM optik sinyale dönüştürür ve 400Gb/s optik iletim için tek bir kanala çoğaltır. modül, 400 Gb/sn optik girişi optik olarak 4 kanallı CWDM optik sinyallere ayırır ve bunları 8 kanal 50Gb/sn (PAM4) elektrik çıkış verilerine dönüştürür.
4 CWDM kanalının merkezi dalga boyları, ITU-T G.694.2'de tanımlanan CWDM dalga boyu ızgarasının üyeleri olarak 1271, 1291, 1311 ve 1331 nm'dir. elektrik arabirimi.Uzun mesafeli sistemdeki optik dağılımı en aza indirmek için, bu modülde tek modlu fiber (SMF) uygulanmalıdır.10 km'ye kadar fiber iletimini desteklemek için ana bilgisayar FEC gereklidir
S-QD4AC4L2K-CD-4 ürünü, QSFP-DD Çoklu Kaynak Anlaşması (MSA) Tip 2'ye göre form faktörü, optik/elektrik bağlantısı ve dijital teşhis arabirimi ile tasarlanmıştır. sıcaklık, nem ve EMI girişimi.
Özellikler
Uygulamalar
Mutlak Maksimum Puanlar
Herhangi bir bireysel mutlak maksimum derecelendirmeyi aşan işlemin, bu modülde kalıcı hasara neden olabileceğine dikkat edilmelidir.
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 3.6 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Çalışma Durumu Sıcaklığı | İle | 0 | 70 | °C | |
| Bağıl Nem (yoğuşmasız) | sağ | 0 | 85 | % |
Önerilen Çalışma Koşulları ve Güç Kaynağı Gereksinimleri
| Parametre | Sembol | dak. | Tipik | maks. | Birimler | notlar |
| Çalışma Durumu Sıcaklığı | TEPE | 0 | 70 | dereceC | ||
| Güç kaynağı gerilimi | VCC | 3.135 | 3.3 | 3.465 | V | |
| Veri Hızı, her Şerit | 26.5625 | GBd | PAM4 | |||
| Veri Hızı Doğruluğu | -100 | 100 | ppm | |||
| FEC Öncesi Bit Hata Oranı | 2,4x10-4 | |||||
| FEC Sonrası Bit Hata Oranı | 1x10-12 | 1 | ||||
| Bağlantı Mesafesi | D | 0,002 | 2 | km | 2 | |
|
notlar: 1. Ana sistem tarafından sağlanan FEC. 2. Maksimum mesafeyi desteklemek için ana sistemde gerekli FEC |
||||||
elektriksel özellikler
Aşağıdaki elektriksel özellikler, aksi belirtilmedikçe Önerilen Çalışma Ortamı üzerinden tanımlanmıştır.
| Parametre | test merhemi | dak. | Tipik | maks. | Birimler | notlar | |
| Güç tüketimi | 12 | W | |||||
| Besleme Akımı | Icc | 3.64 | A | ||||
| Verici (her Şeritte) | |||||||
| Sinyal Oranı, her Şerit | TP1 | 26,5625 ± 100 ppm | GBd | ||||
|
Diferansiyel pk-pk Giriş Gerilimi Tolerans Uyuşmazlığı |
TP1a | 900 | mVpp | 1 | |||
| Diferansiyel Sonlandırma | TP1 | 10 | % | ||||
| Diferansiyel Giriş Dönüş Kaybı | TP1 |
IEEE 802.3-2015 Denklem (83E-5) |
dB | ||||
| Ortak Moddan Fark Giriş Geri Dönüş Kaybı |
TP1 | IEEE 802.3-2015 Denklem (83E-6) |
dB | ||||
| Modül Stresli Giriş Testi | TP1a |
IEEE 802.3bs'ye bakın 120E.3.4.1 |
2 | ||||
|
Tek Uçlu Voltaj Tolerans Aralığı (Dk) |
TP1a | -0,4 ila 3,3 | V | ||||
| Yakın Uç Göz Yüksekliği, Diferansiyel | TP1 | -350 | 2850 | mV | 3 | ||
| Alıcı (her Şeritte) | |||||||
| Uzak Uç Göz Yüksekliği, Diferansiyel | TP4 | 26,5625 ± 100 ppm | GBd | ||||
|
Diferansiyel Tepeden Tepeye Çıkış Gerilimi |
TP4 | 900 | mVpp | ||||
|
AC Ortak Mod Çıkış Gerilimi (Vcm) |
TP4 | 17.5 | mV | ||||
|
Diferansiyel Sonlandırma Uyumsuzluk |
TP4 | 10 | % | ||||
|
Diferansiyel Çıkış Dönüş Kaybı
|
TP4 |
IEEE 802.3-2015 Denklem(83E-2) |
|||||
|
Diferansiyel Modda Ortak Dönüşüm Getirisi Kaybı |
TP4 |
IEEE 802.3-2015 Denklem(83E-3) |
|||||
|
Geçiş Süresi, %20 - %80
|
TP4 | 9.5 | ps | ||||
|
Yakın Uç Göz Simetrisi Maske Genişliği (ESMW) |
TP4 | 0,265 | kullanıcı arayüzü | ||||
| Yakın Uç Göz Yüksekliği, Fark | TP4 | 70 | mV | ||||
|
Uzak Uç Göz Simetri Maskesi Genişliği (ESMW) |
TP4 | 0.2 | kullanıcı arayüzü | ||||
| Uzak Uç Göz Yüksekliği, Diferansiyel | TP4 | 30 | mV | ||||
| Uzak uç Ön imleç ISI Oranı | TP4 | -4.5 | 2.5 | % | |||
| Ortak Mod Çıkış Gerilimi (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
notlar: 1. IEEE 802.3bs 120E.3.1.2 istisnasıyla, kalıbın PRBS31Q veya karıştırılmış boşta olması. 2. IEEE 802.3bs 120E.1.1'de belirtilen BER'i karşılar. 3. Ana bilgisayar tarafından üretilen DC ortak mod voltajı.Spesifikasyon, zemin ofset voltajının etkilerini içerir. |
|||||||
Optik Özellikler
| Parametre | Sembol | dak. | Tipik | maks. | Birimler | notlar |
| Verici | ||||||
| Merkez Dalgaboyu | L0 | 1264.5 | 1271 | 1277.5 | deniz mili | |
| L1 | 1284.5 | 1291 | 1279.5 | deniz mili | ||
| L2 | 1304.5 | 1311 | 1317.5 | deniz mili | ||
| L3 | 1324.5 | 1331 | 1337.5 | deniz mili | ||
| Veri Hızı, her Şerit | 53,125 ± 100 ppm | GBd | ||||
| Modülasyon Formatı | PAM4 | |||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||
| Toplam Ortalama Fırlatma Gücü | PT | 9.3 | dBm | |||
| Her Şeritte Ortalama Fırlatma Gücü | PAVG | -3.3 | 3.5 | dBm | 1 | |
|
Dış Optik Modülasyon Genliği (OMAouter), her Şerit |
POMA | -0.3 | 3.7 | dBm | 2 | |
|
OMAouter eksi TDECQ, her Şeritte Gücü Başlatın ER için ≥ 4.5dB ER < 4.5dB için |
-1.7 -1.6 |
dB | ||||
|
Verici ve Dağılım Gözü PAM4 için Clouser, her Şerit |
TDECQ | 3.4 | dB | |||
| TDECQ – 10*günlük10(Ceq), her Şerit | 3.4 | dB | 3 | |||
| Sönme Oranı | acil servis | 3.5 | dB | |||
|
Fırlatma Gücündeki Fark Herhangi İki Şerit Arasında(OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RİN | -136 | dB/Hz | |||
| Optik Geri Dönüş Kaybı Toleransı | TOL | 17.1 | dB | |||
|
Ortalama Fırlatma Gücü KAPALI Verici, her Şeritte |
puf | -26 | dBm | |||
| Verici Geçiş Süresi | 17 | ps | ||||
|
KAPALI Ortalama Başlatma Gücü Verici, her Şerit |
puf | -20 | dBm | |||
| Alıcı | ||||||
| Merkez Dalgaboyu | L0 | 1264.5 | 1271 | 1277.5 | deniz mili | |
| L1 | 1284.5 | 1291 | 1279.5 | deniz mili | ||
| L2 | 1304.5 | 1311 | 1317.5 | deniz mili | ||
| L3 | 1324.5 | 1331 | 1337.5 | deniz mili | ||
| Veri Hızı, her Şerit | 53,125 ± 100 ppm | GBd | ||||
| Modülasyon Formatı | PAM4 | |||||
| Hasar Eşiği, her Kulvar | THd | 4.5 | dBm | 4 | ||
| Ortalama Alma Gücü, her Şerit | -7.3 | 3.5 | dBm | 5 | ||
| Alım Gücü (OMAouter), her Şerit | 3.7 | dBm | ||||
|
Alıcı Gücündeki Fark herhangi İki Şerit arasında (OMAdış) |
4.1 | dBm | ||||
|
Alıcı Hassasiyeti (OMAouter), her Şerit |
YOU ARE |
Denklem (1) |
dBm | 6 | ||
| Stresli Alıcı Hassasiyeti | SRS | -2.6 | dBm | 7 | ||
| Alıcı Yansıması | RR | -26 | dB | |||
| LOS İddiası | LOSA | -20 | dBm | |||
| LOS Onayını Kaldır | kayıp | -10.3 | dBm | |||
| LOS Histerisiz | KAYIP | 0,5 | dB | |||
| Stres Alıcı Hassasiyeti için Stresli Koşullar (Not 7) | ||||||
| Stresli Göz Kapatma PAM4 (SECQ), Şerit Test Ediliyor |
3.4 | dB | ||||
| SECQ – 10*log10(Ceq), Şerit Testi | 3.4 | dB | ||||
| Her Saldırgan Koridorun OMAouter'ı | 1.5 | dBm | ||||
|
notlar: 1. Ortalama fırlatma gücü, her şerit (dk) bilgi amaçlıdır ve sinyal gücünün ana göstergesi değildir.Bu değerin altında başlatma gücüne sahip bir verici uyumlu olamaz;ancak bunun üzerinde bir değer uyumu garanti etmez. 2. ≥ 4,5 dB sönme oranı için TDECQ < 1,4 dB veya < 4,5 dB sönme oranı için TDECQ < 1,3 dB olsa bile, OMAdış(min) burada belirtilen minimum değeri aşmalıdır. 3.ÇeşdeğerIEEE Std 802.3-2018 madde 121.8.5.3'te tanımlanan ve referans ekolayzır gürültü iyileştirmesini açıklayan bir katsayıdır. 4. Ortalama alım gücü, her şerit (dk) bilgi amaçlıdır ve sinyal gücünün ana göstergesi değildir.Bu değerin altındaki bir alınan güç uyumlu olamaz;ancak bunun üzerinde bir değer uyumu garanti etmez. 5. Alıcı, bu ortalama güç düzeyine sahip bir optik giriş sinyaline sürekli olarak maruz kalmaya zarar vermeden tolere edebilmelidir. 6. Alıcı hassasiyeti (OMAouter), her şerit (maks) bilgilendiricidir ve 3,9 dB'ye kadar SECQ değeri olan bir verici için tanımlanmıştır.Şekil 4'te gösterilen Denklem (1)'i karşılamalıdır. 7. 2,4x10'a eşit BER için TP3'te uygunluk testi sinyali ile ölçülmüştür.-4. 8. Bu test koşulları, stresli alıcı hassasiyetini ölçmek içindir.Alıcının özellikleri değildir.
|
||||||
Dijital Teşhis İşlevleri
Aşağıdaki dijital teşhis özellikleri, aksi belirtilmedikçe normal çalışma koşulları üzerinden tanımlanır.
| Parametre | Sembol | dak. | maks. | Birimler | notlar |
| Sıcaklık monitörü mutlak hatası | DMI_Temp | -3 | 3 | dereceC | Aşırı çalışma sıcaklık aralığı |
| Besleme gerilimi izleme mutlak hatası | DMI _VCC | -0.1 | 0.1 | V | Aşırı tam çalışma menzil |
| Kanal RX güç izleme mutlak hatası | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Kanal Önyargısı akım izleme | DMI_Ibias_Ch | -10% | %10 | mA | |
| Kanal TX güç izleme mutlak hatası | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
notlar: 1. Farklı fiberlerin ölçüm doğruluğu nedeniyle, ek bir +/-1 dB dalgalanma veya +/- 3 dB toplam doğruluk olabilir. |
|||||
