Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QD4A85M01-CD-8

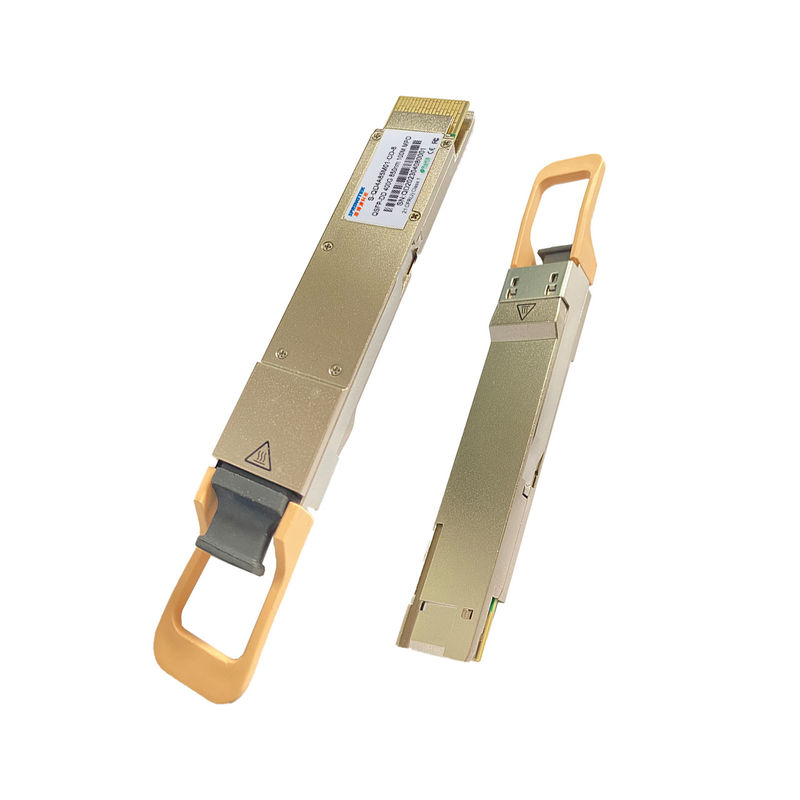

400GMPO/MTP 850nm Juniper Uyumlu QSFP-DD SR8 100M Optik Alıcı-Verici
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, DDM'li |
Tanım
Springtek 400 Gb/sn QSFP-DD SR8 optik modül.Artan bağlantı noktası yoğunluğu ve toplam sistem maliyeti tasarrufu sağlar.QSFP-DD tam çift yönlü optik modül, her biri 100 metrelik OM3 çok modlu fiberde 400 Gb/sn toplam veri hızı için 53,125 Gb/sn işlem yapabilen 8 bağımsız gönderme ve alma kanalı sunar.
MTP/MPO-16 konektörlü bir optik fiber kablo, QSFP-DD SR8 modülü yuvasına takılabilir.Haznenin içindeki kılavuz pimler ile uygun hizalama sağlanır.Kablo genellikle uygun kanaldan kanala hizalama için bükülemez.Elektrik bağlantısı, QSFP-DD MSA uyumlu kenar tipi konektör aracılığıyla sağlanır.
8 paralel şeridin hepsinin merkezi dalga boyları 850nm'dir.Optik arabirim için bir optik MPO-16 konektörü ve elektriksel arabirim için 60 pinli bir konektör içerir.Ana bilgisayar FEC, 70 m'ye kadar OM3 çok modlu fiber iletimi desteklemek için gereklidir.
S-QD4A85M01-CD-8 ürünü, QSFP-DD Çoklu Kaynak Anlaşması (MSA) Tip 2'ye göre form faktörü, optik/elektrik bağlantısı ve dijital teşhis arabirimi ile tasarlanmıştır. sıcaklık, nem ve EMI girişimi.
Özellikler
Uygulamalar
Mutlak Maksimum Puanlar
Herhangi bir bireysel mutlak maksimum derecelendirmeyi aşan işlemin, bu modülde kalıcı hasara neden olabileceğine dikkat edilmelidir.
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 3.6 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Çalışma Durumu Sıcaklığı | İle | 0 | 70 | °C | |
| Bağıl Nem (yoğuşmasız) | sağ | 0 | 85 | % |
Önerilen Çalışma Koşulları ve Güç Kaynağı Gereksinimleri
| Parametre | Sembol | dak. | Tipik | maks. | Birimler | notlar |
| Çalışma Durumu Sıcaklığı | TEPE | 0 | 70 | dereceC | ||
| Güç kaynağı gerilimi | VCC | 3.135 | 3.3 | 3.465 | V | |
| Veri Hızı, her Şerit | 26.5625 | GBd | PAM4 | |||
| Veri Hızı Doğruluğu | -100 | 100 | ppm | |||
| FEC Öncesi Bit Hata Oranı | 2,4x10-4 | |||||
| FEC Sonrası Bit Hata Oranı | 1x10-12 | 1 | ||||
| OM3 ile Bağlantı Mesafesi | D | 0,5 | 100 | M | 2 |
notlar:
1. Ana sistem tarafından sağlanan FEC.
2. Maksimum mesafeyi desteklemek için ana sistemde FEC gereklidir.
elektriksel özellikler
Aşağıdaki elektriksel özellikler, aksi belirtilmedikçe Önerilen Çalışma Ortamı üzerinden tanımlanmıştır.
| Parametre | Test Noktası | dak. | Tipik | maks. | Birimler | notlar |
| Güç tüketimi | 12 | W | ||||
| Besleme Akımı | Icc | 3.63 | A | |||
| Verici (her Şeritte) | ||||||
| Sinyal Oranı, her Şerit | TP1 | 26,5625 ± 100 ppm | GBd | |||
|
Diferansiyel pk-pk Giriş Gerilimi Tolerans Uyuşmazlığı |
TP1a | 900 | mVpp | 1 | ||
| Diferansiyel Sonlandırma | TP1 | 10 | % | |||
| Diferansiyel Giriş Dönüş Kaybı | TP1 |
IEEE 802.3-2015 Denklem (83E-5) |
dB | |||
| Ortak Moddan Fark Giriş Geri Dönüş Kaybı |
TP1 | IEEE 802.3-2015 Denklem (83E-6) |
dB | |||
| Geçiş Süresi, %20 - %80 | TP4 | 9.5 | ps | |||
|
Yakın Uç Göz Simetrisi Maske Genişliği (ESMW) |
TP4 | 0,265 | kullanıcı arayüzü | |||
| Yakın Uç Göz Yüksekliği, Diferansiyel | TP4 | 70 | mV | |||
|
Uzak Uç Göz Simetri Maskesi Genişliği (ESMW) |
TP4 | 0.2 | kullanıcı arayüzü | |||
| Uzak Uç Göz Yüksekliği, Diferansiyel | TP4 | 30 | mV | |||
| Uzak uç Ön imleç ISI Oranı | TP4 | -4.5 | 2.5 | % | ||
| Ortak Mod Çıkış Gerilimi (Vcm) | TP4 | -350 | 2850 | mV | 3 | |
notlar:
1. IEEE 802.3bs 120E.3.1.2 istisnasıyla, kalıbın PRBS31Q veya karıştırılmış boşta olması.
2. IEEE 802.3bs 120E.1.1'de belirtilen BER'i karşılar.
3. Ana bilgisayar tarafından üretilen DC ortak mod voltajı.Spesifikasyon, zemin ofset voltajının etkilerini içerir.
Optik Özellikler
| Parametre | Sembol | dak. | Tipik | maks. | Birimler | notlar |
| Verici | ||||||
| Merkez Dalgaboyu | λC | 840 | 850 | 860 | deniz mili | |
| Veri Hızı, her Şerit | 26,5625 ± 100 ppm | GBd | ||||
| Modülasyon Formatı | PAM4 | |||||
| RMS Spektral Genişliği | ∆λrms | 0.6 | deniz mili | modüle edilmiş | ||
| Her Şeritte Ortalama Fırlatma Gücü | PAVG | -6.5 | 4 | dBm | 1 | |
|
Dış Optik Modülasyon Genişlik (OMAouter), her Şerit |
POMA | -4.5 | 3 | dBm | 2 | |
|
Gücü OMAouter min'de başlatın TDECQ, her Şerit |
-5.9 | dB | ||||
|
Verici ve Dağılım PAM4 için Eye Clouser, her Şerit |
TDECQ | 4.5 | dB | |||
| Sönme Oranı | acil servis | 3 | dB | |||
| Optik Geri Dönüş Kaybı Toleransı | TOL | 12 | dB | |||
|
Ortalama Fırlatma Gücü KAPALI Verici, her Şeritte |
puf | -30 | dBm | |||
| Çevrelenmiş Akı |
19 μm'de ≥ %86 4,5 μm'de ≤ %30 |
|||||
| Alıcı | ||||||
| Merkez Dalgaboyu | λC | 840 | 850 | 860 | deniz mili | |
| Veri Hızı, her Şerit | 26,5625 ± 100 ppm | GBd | ||||
| Modülasyon Formatı | PAM4 | |||||
| Hasar Eşiği, her Kulvar | THd | 5 | dBm | 3 | ||
| Ortalama Alma Gücü, her Şerit | -7.9 | 4 | dBm | 4 | ||
| Alım Gücü (OMAouter), her Şerit | 3 | dBm | ||||
| Alıcı Duyarlılığı | YOU ARE | -6.5 | dBm | 5 | ||
| (OMAouter), her Şerit | ||||||
| Stresli Alıcı Hassasiyeti (OMAouter), her Şerit | SRS | -3 | dBm | 6 | ||
| Alıcı Yansıması | RR | -12 | dB | |||
| LOS İddiası | LOSA | -30 | dBm | |||
| LOS Onayını Kaldır | kayıp | -12 | dBm | |||
| LOS Histerisiz | KAYIP | 0,5 | dB | |||
| Stres Alıcı Hassasiyeti için Stresli Koşullar (Not 7) | ||||||
| Stresli Göz Kapatma PAM4 (SECQ), Şerit Test Ediliyor |
4 | dB | ||||
| Her Saldırgan Koridorun OMAouter'ı | 3 | dBm | ||||
notlar:
1. Ortalama fırlatma gücü, her şerit (dk) bilgi amaçlıdır ve sinyal gücünün ana göstergesi değildir.Bu değerin altında başlatma gücüne sahip bir verici uyumlu olamaz;ancak bunun üzerinde bir değer uyumu garanti etmez.
2. TDECQ < 1 dB olsa bile, OMAouter (min) burada belirtilen minimum değeri aşmalıdır.
3. Alıcı, bu ortalama güç düzeyine sahip bir optik giriş sinyaline sürekli olarak maruz kalmaya zarar vermeden tolere edebilmelidir.
4. Ortalama alım gücü, her şerit (dk) bilgi amaçlıdır ve sinyal gücünün ana göstergesi değildir.Bu değerin altındaki bir alınan güç uyumlu olamaz;ancak bunun üzerinde bir değer uyumu garanti etmez.
5. Alıcı Hassasiyeti OMAouter, her şerit (maks) bilgilendiricidir ve 2,4x10'luk bir BER için tanımlanmıştır-4.
6. 2,4x10 BER için alıcı girişinde uygunluk testi sinyali ile ölçülmüştür.-4.
7. Bu test koşulları, stresli alıcı hassasiyetini ölçmek içindir.Alıcının özellikleri değildir.
Dijital Teşhis İşlevleri
Aşağıdaki dijital teşhis özellikleri, aksi belirtilmedikçe normal çalışma koşulları üzerinden tanımlanır.
| Parametre | Sembol | dak. | maks. | Birimler | notlar |
| Sıcaklık monitörü mutlak hatası | DMI_Temp | -3 | 3 | dereceC | Aşırı çalışma sıcaklık aralığı |
| Besleme gerilimi izleme mutlak hatası | DMI _VCC | -0.1 | 0.1 | V | Aşırı tam çalışma menzil |
|
Kanal RX güç monitörü mutlak hata |
DMI_RX_Ch | -2 | 2 | dB | 1 |
| Kanal Önyargısı akım izleme | DMI_Ibias_Ch | -10% | %10 | mA | |
|
Kanal TX güç izleme mutlak hata |
DMI_TX_Ch | -2 | 2 | dB | 1 |
notlar:
1. Farklı fiberlerin ölçüm doğruluğu nedeniyle, ek bir +/-1 dB dalgalanma veya +/- 3 dB toplam doğruluk olabilir.
