Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-XP1031L20-CD

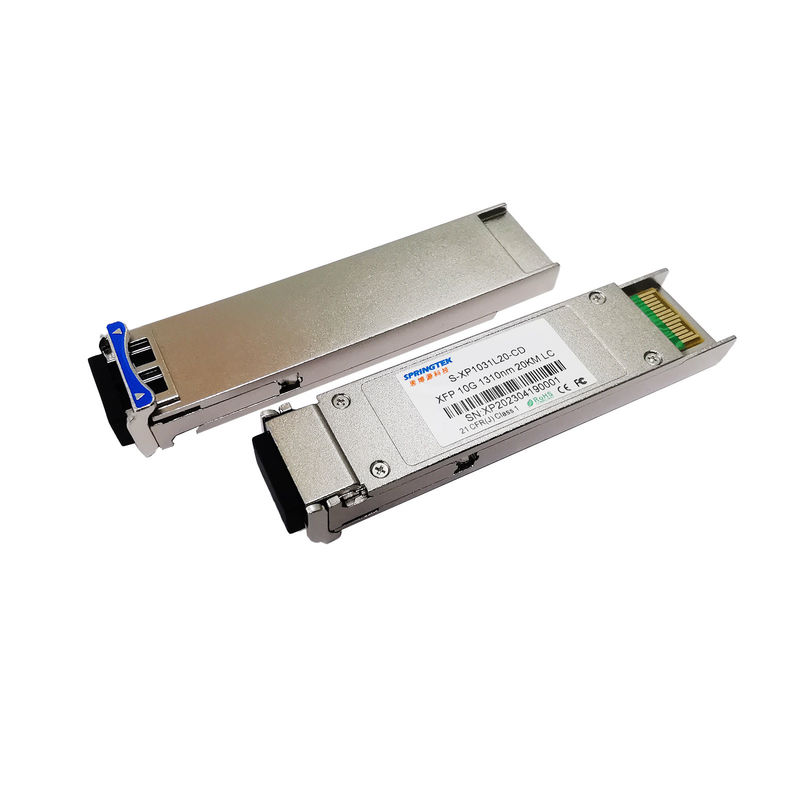

Uyumlu Brocade/Cisco/Juniper/Alcatel etc.XFP 10GB 1310nm LR 20km Çift Fiber Tek Modlu Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-XP1031L20-CD | XFP, 10Gbps, 1310nm, SMF, 20km , LC, 0ºC~+70ºC, DDM ile |
Tanım
Springtek XFP modülü, 9.953~11.1Gbps veri hızını ve SMF'de 20 km'ye kadar iletim mesafesini destekleyen 10G Küçük Form Faktörlü Takılabilir (XFP) Çoklu Kaynak Anlaşması (MSA) ile uyumludur.
Alıcı-verici modülü, 1310nm DFB lazerli bir verici ve PIN fotodiyotlu bir alıcı içerir.Verici ve alıcı, geniş bir sıcaklık aralığında ayrıdır ve optimum ısı dağılımı ve mükemmel elektromanyetik ekranlama sunar, böylece 10 GbE sistemleri için yüksek bağlantı noktası yoğunlukları sağlar.
Özellikler
Uygulamalar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4.5 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | +85 | °C | |
| Bağıl Nem - Çalıştırma | sağÖ | 5 | 85 | % |
Maksimum değerlerin üzerindeki herhangi bir stres kalıcı hasara neden olabilir.Cihaz özellikleri, yalnızca önerilen çalışma koşullarında garanti edilir.
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | +70 | °C | |
| Güç kaynağı gerilimi | Vcc | 3.135 | 3.30 | 3.465 | V |
| Besleme Akımı | BENcc | 500 | mA | ||
| Veri hızı | BR | 9.953 | 11.1 | Gbps |
Optik ve Elektriksel Özellikler
| Verici Elektriksel Özellikleri | |||||||
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar | |
| Merkez Dalgaboyu | λc | 1270 | 1310 | 1350 | deniz mili | ||
| Spektral Genişlik(-20dB) | Δλ | 3 | deniz mili | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||||
| Ortalama Çıkış Gücü | Pdışarı | -6.5 | +0.5 | dBm | 1 | ||
| Sönme Oranı | acil servis | 3.5 | dB | ||||
| Veri Girişi Salınım Farkı | VİÇİNDE | 180 | 950 | mV | 2 | ||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | ||
| TX Devre Dışı Bırak | Devre dışı bırakmak | 2.0 | Vcc | V | |||
| Olanak vermek | 0 | 0.8 | V | ||||
| Alıcı Elektriksel Özellikleri | |||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | |
| Merkez Dalgaboyu | λc | 1260 | 1600 | deniz mili | |||
| Alıcı Duyarlılığı | -14.5 | dBm | 3 | ||||
| Alıcı Aşırı Yükü | 0,5 | dBm | 3 | ||||
| LOS İddiasını Kaldır | LOSD | -15.5 | dBm | ||||
| LOS İddiası | LOSA | -26 | dBm | ||||
| LOS Histerisiz | 0,5 | 4 | dB | ||||
| Veri Çıkış Salınım Farkı | Vdışarı | 400 | 600 | 800 | mV | 2 | |
| LOS | Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0.8 | V | |||||
| notlar | |||||||
|
1. Optik güç SMF'ye gönderilir. 2. Dahili AC bağlantılı. 3. Bir PRBS 2 ile ölçülmüştür31-1 test deseni @9953Mbps, BER ≤1×10-12. |
|||||||
