Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-XP1031L2K-CD

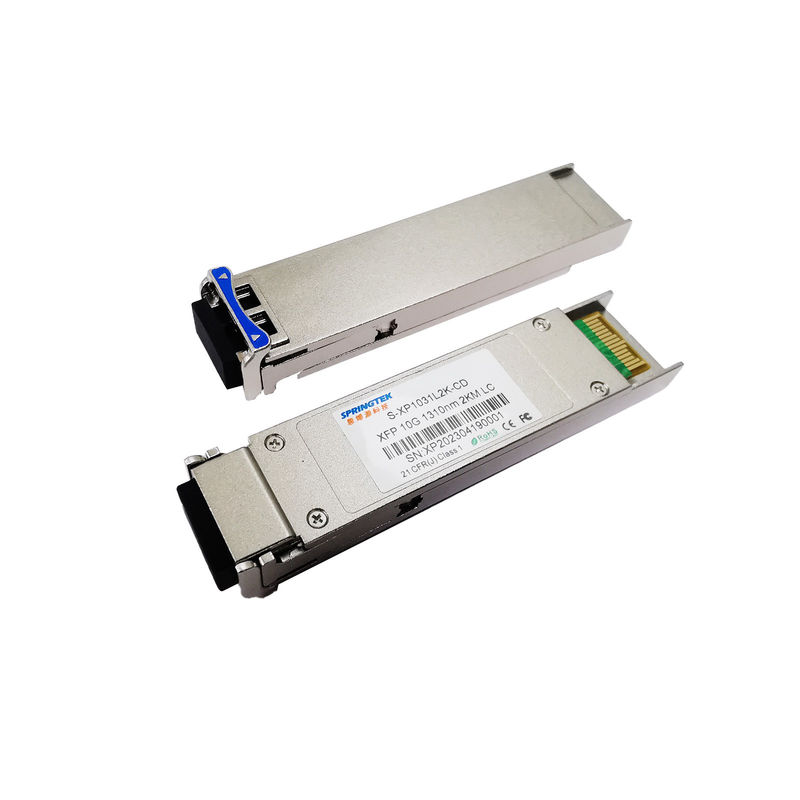

2km DDM SMF LC Optik 10G XFP Alıcı 1310nm Uyumlu Modül
Sipariş verme bilgileri
| Bölüm Numarası | Ürün Tanımı |
| S-XP1031L2K-CD | XFP, 10Gbps, 1310nm, SMF, 2km, LC, 0oC~+70oC, DDM ile |
Açıklama
Springtek XFP modülü, SMF üzerinden 9.953 ~ 11.1Gbps veri hızını ve 2km'ye kadar iletim mesafesini destekleyen 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) ile uyumludur.
Alıcı modülü, 1310nm FP lazerli bir vericiden ve PIN fotodiyotlu bir alıcıdan oluşur.Göndericiler ve alıcılar geniş bir sıcaklık aralığında ayrıdır ve 10 GbE sistemleri için yüksek port yoğunluklarına olanak sağlayan optimum ısı dağılımı ve mükemmel elektromanyetik koruma sağlar..
Özellikleri
Başvurular
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Güç kaynağı voltajı | Vcc | - 0 oldu.5 | 4.5 | V | |
| Depolama sıcaklık aralığı | T 'ler | -40 | +85 | °C | |
| Nispi Nem - Çalışma | RHO. | 5 | 85 | % |
Maksimum değerleri aşan herhangi bir stres kalıcı hasara neden olabilir.
Tavsiye edilen çalışma koşulları
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Durum Çalışma Sıcaklığı Aralığı | Tc | 0 | +70 | °C | |
| Güç kaynağı voltajı | Vcc | 3.135 | 3.30 | 3.465 | V |
| Besleme akımı | Ben...cc | 500 | mA | ||
| Veri oranı | BR | 9.953 | 11.1 | Gbps |
Optik ve elektrik özellikleri
| Iletkenin elektrik özellikleri | |||||||
| Parametreler | Simge | Min. | Tipik | En fazla. | Birim | Notlar | |
| Merkezi Dalga Boyutu | λc | 1270 | 1310 | 1350 | nm | ||
| Spektral Genişliği ((-20dB) | Δλ | 3 | nm | ||||
| Yan mod baskı oranı | SMSR | 30 | dB | ||||
| Ortalama çıkış gücü | PDışarı | - Altı.5 | +0.5 | dBm | 1 | ||
| Yokoluş oranı | Acil Servis | 3.5 | dB | ||||
| Veri Girişi Swing Diferansiyeli | VIN | 180 | 950 | mV | 2 | ||
| Girdi Diferansiyel Impedansı | ZIN | 90 | 100 | 110 | Oh | ||
| TX Etkisizleştir | Etkinleştir | 2.0 | Vcc | V | |||
| Etkinleştir | 0 | 0.8 | V | ||||
| Alıcının Elektriksel Özellikleri | |||||||
| Parametreler | Simge | Min. | Tip | En fazla. | Birim | Notlar | |
| Merkezi Dalga Boyutu | λc | 1260 | 1600 | nm | |||
| Alıcı Duyarlılığı | - 14.5 | dBm | 3 | ||||
| Alıcı Aşırı yüklenmiş | 0.5 | dBm | 3 | ||||
| Los De-Assert | Los AngelesD | - 15.5 | dBm | ||||
| LOS iddia | Los AngelesA | -26 | dBm | ||||
| LOS Histeresi | 0.5 | 4 | dB | ||||
| Veri çıkışı salınım diferansiyeli | VDışarı | 400 | 600 | 800 | mV | 2 | |
| Los Angeles | Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0.8 | V | |||||
| Notlar | |||||||
|
1Optik güç SMF'ye gönderiliyor. 2- İçten AC bağlantılı. 3PRBS 2 ile ölçülür.31-1 test modeli @9953Mbps, BER ≤1×10-12. |
|||||||
