Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-XB1023L60-CD

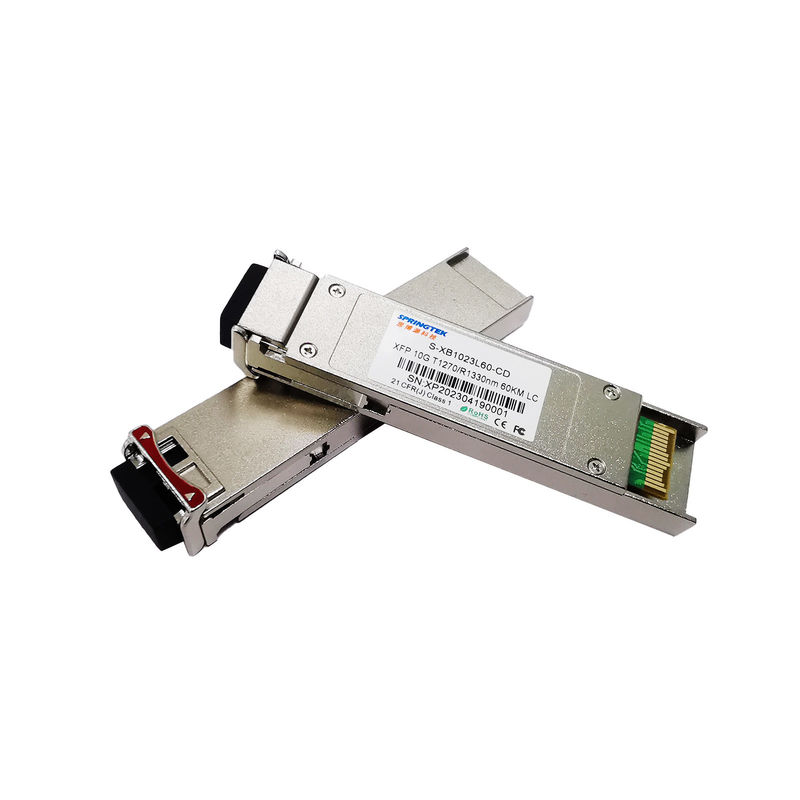

10G BIDI XFP SFP Modülü 60KM 1330nm/1270nm 10G Tek Fiber 60km fiber xfp alıcı-verici
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
|
S-XB1023L60-CD |
BIDI,XFP, 10Gbps, Tx1270/Rx1330nm, SM, 60km, LC 0ºC~+70ºC, DDM ile |
Tanım
Springtek XFP+ BIDI modülü, 9.953~11.1Gbps veri hızını ve SMF'de 60 km'ye kadar iletim mesafesini destekleyen 10G Küçük Form Faktörü Takılabilir (XFP) Çoklu Kaynak Anlaşması (MSA) ile uyumludur.
Alıcı-verici modülü, 1270nm DFB lazerli bir verici ve APD fotodiyotlu bir alıcıdan oluşur.Verici ve alıcı, geniş bir sıcaklık aralığında ayrıdır ve optimum ısı dağılımı ve mükemmel elektromanyetik koruma sunar, böylece 10GbE sistemleri için yüksek bağlantı noktası yoğunlukları sağlar.
Özellikler
Uygulamalar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4.5 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | +85 | °C | |
| Bağıl Nem - Çalıştırma | sağÖ | 5 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | +70 | °C | |
| Güç kaynağı gerilimi | Vcc | 3.135 | 3.30 | 3.465 | V |
| Besleme Akımı | BENcc | 500 | mA | ||
| Veri hızı | BR | 9.953 | 11.1 | Gbps |
Optik ve Elektriksel Özellikler
| Verici Elektriksel Özellikleri | |||||||
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar | |
| Merkez Dalgaboyu | λc | 1260 | 1270 | 1280 | deniz mili | ||
| Spektral Genişlik(-20dB) | Δλ | 1 | deniz mili | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||||
| Ortalama Çıkış Gücü | Pdışarı | +1 | +6 | dBm | 1 | ||
| Sönme Oranı | acil servis | 3.5 | dB | ||||
| Veri Girişi Salınım Farkı | VİÇİNDE | 180 | 950 | mV | 2 | ||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | ||
| TX Devre Dışı Bırak | Devre dışı bırakmak | 2.0 | Vcc | V | |||
| Olanak vermek | 0 | 0.8 | V | ||||
| Alıcı Elektriksel Özellikleri | |||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | |
| Merkez Dalgaboyu | λc | 1320 | 1330 | 1340 | deniz mili | ||
| Alıcı Duyarlılığı | -20 | dBm | 3 | ||||
| Alıcı Aşırı Yükü | -8.0 | dBm | 3 | ||||
| LOS İddiasını Kaldır | LOSD | -21 | dBm | ||||
| LOS İddiası | LOSA | -35 | dBm | ||||
| LOS Histerisiz | 0,5 | 4 | dB | ||||
| Veri Çıkış Salınım Farkı | Vdışarı | 400 | 600 | 800 | mV | 2 | |
| LOS | Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0.8 | V | |||||
| notlar | |||||||
|
1. Optik güç SMF'ye gönderilir. 2. Dahili AC bağlantılı. 3. Bir PRBS 2 ile ölçülmüştür31-1 test deseni @9953Mbps, BER ≤1×10-12. |
|||||||
