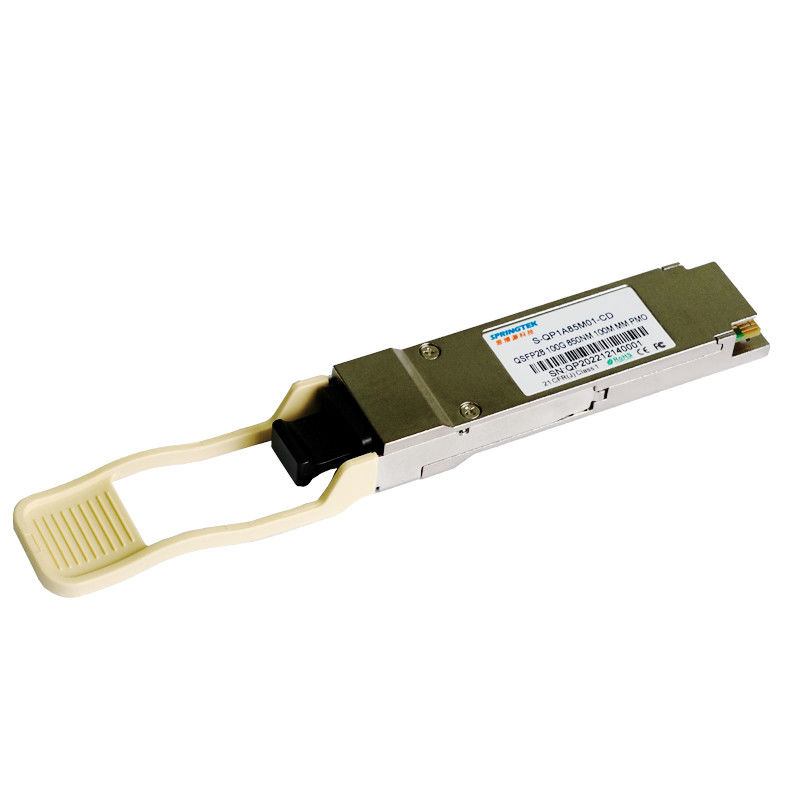

MPO/MTP 100Gbps SR Uyumlu Ardıç QSFP28 850nm100m Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, DDM'li |
Tanım
Springtek 100GBase-SR4 QSFP28 alıcı-verici, 100m'ye kadar MMF üzerinden 100G ethernet bağlantılarının gereksinimlerini karşılamak üzere tasarlanmıştır.QSFP28 MSA, IEEE 802.3bm ve CAUI-4 ile uyumludur.Tek bir 3,3 V güç kaynağı ile uygun maliyetli, düşük güç tüketimi.Üstün EMI performansı için tamamen metal ve kompakt boyutlu muhafaza ile üretilmiştir.
Özellikler
Tek +3.3V güç kaynağı
Çalışma Sıcaklığı:0 ila +70°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | VCC | -0.5 | - | 4 | V |
| Depolama Sıcaklık Aralığı | TS | -40 | - | 85 | °C |
| Bağıl Nem - Depolama | sağS | 0 | - | 95 | % |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | - | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.46 | V |
| Toplam Güç Tüketimi | Pw | - | - | 2.5 | W |
| Veri hızı | BR | - | 25.78125 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | |||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | ||
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 180 | - | 1000 | mV | ||
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω | ||
| Diferansiyel giriş dönüş kaybı | IEEE P802.3bm'ye göre | dB | |||||
| Ortak mod giriş dönüş kaybı | IEEE P802.3bm'ye göre | dB | |||||
| Alıcı Elektriksel Özellikleri | |||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | ||
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 300 | - | 900 | mV | ||
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω | ||
| Diferansiyel çıkış dönüş kaybı | IEEE P802.3bm'ye göre | dB | |||||
| Ortak mod çıkış dönüş kaybı | IEEE P802.3bm'ye göre | dB | |||||
Optik Özellikler
| Verici Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Merkez Dalgaboyu | λ | 840 | 850 | 860 | deniz mili | |
| RMS Spektral Genişliği | ∆λ | - | - | 0.6 | deniz mili | |
| Ortalama Fırlatma Gücü, her kulvar | PDIŞARI | -8.4 | - | 2.4 | dBm | |
| Optik Modülasyon Genliği, her şerit | ÖMA | -6.4 | - | 3 | dBm | |
|
Verici ve dağılım gözü kapatma (TDEC), her şerit |
TDEC | 4.3 | dB | |||
| Sönme Oranı | acil servis | 2.0 | - | - | dB | |
| KAPALI vericinin Ortalama Başlatma Gücü, her şerit | PKAPALI | - | - | -30 | dBm | |
| Optik geri dönüş kaybı toleransı | ORL | - | - | 12 | dB | |
|
verici göz maskesi tanım{X1,X2,X3,Y1,Y2,Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
| Alıcı Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Alıcı Dalga Boyu | λ | 840 | 850 | 860 | deniz mili | |
| Alım girişindeki ortalama güç, her şerit | PXPx | - 10.3 | - | 2.4 | dBm | |
| OMA'da Stresli Alıcı Hassasiyeti | SRS | - | - | -5.2 | dBm | 1 |
| LOS İddiası | LOSA | -30 | - | - | dBm | |
| LOS İddiasını Kaldır | kayıp | - | - | -13 | dBm | |
| LOS Histerisiz | KAYIP | 0,5 | dB | |||
| Alıcı Yansıması | Rfl | -12 | dB | |||
| notlar | ||||||
| 1. Bir PRBS 231 -1 test modeli, @25.78125Gb/s, BER<5E-5 ile ölçülmüştür. | ||||||
