Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QP1AL4L10-CD

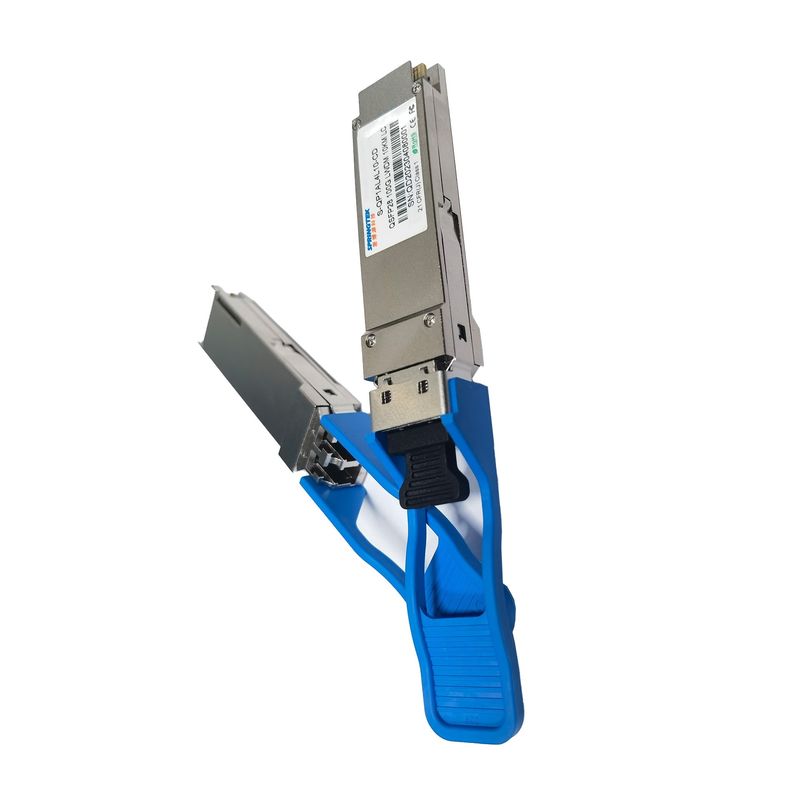

Dubleks LC SMF 100g Cisco QSFP28 LR4 Uyumlu Alıcı-Verici 1310nm 10km DOM LAN WDM
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps,1294 -1310 nm, SM, LC,10km, 0ºC~+70ºC, DDM ile,COB stili |
Tanım
Springtek 100GBase-LR4 QSFP28 alıcı-verici, SMF üzerinden 10km'ye kadar 100G ethernet bağlantılarının gereksinimlerini karşılamak üzere tasarlanmıştır.QSFP28 MSA, IEEE 802.3ba ve IEEE 802.3bm ile uyumludur.Tek bir 3,3 V güç kaynağı ile uygun maliyetli, düşük güç tüketimi.Modül, her biri 10km SMF üzerinden 25.78125Gb/s iletme kapasitesine sahip 4 bağımsız LAN-WDM optik şeridinin çoklanmasıyla 103.1Gbps'ye kadar toplam bit hızına sahiptir.Üstün EMI performansı için tamamen metal ve kompakt boyutlu muhafaza ile üretilmiştir.
Özellikler
Tek +3.3V güç kaynağı
Çalışma Sıcaklığı:0 ila +70°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Toplam Güç Tüketimi | P | - | - | 3.5 | W |
| Veri hızı | BR | - | 25.78125 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 180 | - | 900 | mV |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω |
| Diferansiyel giriş dönüş kaybı | 100Gbase-LR4 başına | dB | |||
| Ortak mod giriş dönüş kaybı | 100Gbase-LR4 başına | dB | |||
| Alıcı Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 300 | - | 850 | mV |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω |
| Diferansiyel çıkış dönüş kaybı | 100Gbase-LR4 başına | dB | |||
| Ortak mod çıkış dönüş kaybı | 100Gbase-LR4 başına | dB | |||
Optik Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | |
| Verici Özellikleri | |||||||
| Şerit başına sinyalleşme oranı | 25.78125 | GBd | 1 | ||||
| Şerit merkezi dalga boyları (aralık) | λ | 1294.53 | - | 1296.59 | deniz mili | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Toplam Ortalama Fırlatma Gücü | surat asmak | - | - | 10.5 | dBm | ||
| Şerit başına OMA iletme | TxOMA | -1.3 | - | 4.5 | dBm | ||
| Şerit Başına Ortalama Fırlatma Gücü | TXPx | -4.3 | - | 4.5 | dBm | ||
| Sönme Oranı | acil servis | 4 | - | - | dB | ||
| Yan Mod Bastırma oranı | SMSR | 30 | - | - | dB | ||
| Bağıl Yoğunluk Gürültü | RİN | - | - | -130 | dB/Hz | ||
| Verici Yansıtma Yansıtma | - | - | -12 | dB | |||
|
Verici göz maskesi tanımı {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Alıcı Özellikleri | |||||||
| Şerit başına sinyalleşme oranı | 25.78125 | GBd | 3 | ||||
| Şerit merkezi dalga boyları (aralık) | λ | 1294.53 | - | 1296.59 | deniz mili | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| Şerit Başına Ortalama Alım Gücü | RXPx | -10.6 | - | 4.5 | dBm | 4 | |
| Şerit Başına Alıcı Hassasiyeti (OMA) | Rxsens | - | - | -8.6 | dBm | ||
| Alıcı Yansıması | - | - | -26 | dB | |||
| LOS | Optik Kaldırma | Pd | - | - | -11.6 | dBm | |
| Optik Onay | baba | -24 | - | - | |||
| LOS histerezisi | 0,5 | - | - | dB | |||
| notlar | |||||||
|
1. Her kanalda 25.78125Gbps'de çalışan verici. 2. Vuruş oranı 5x10-5. 3. Her kanalda 25.78125Gbps'de çalışan alıcı. 4. Güç değeri ve güç doğruluğu tüm kanallar açıkken. |
|||||||
