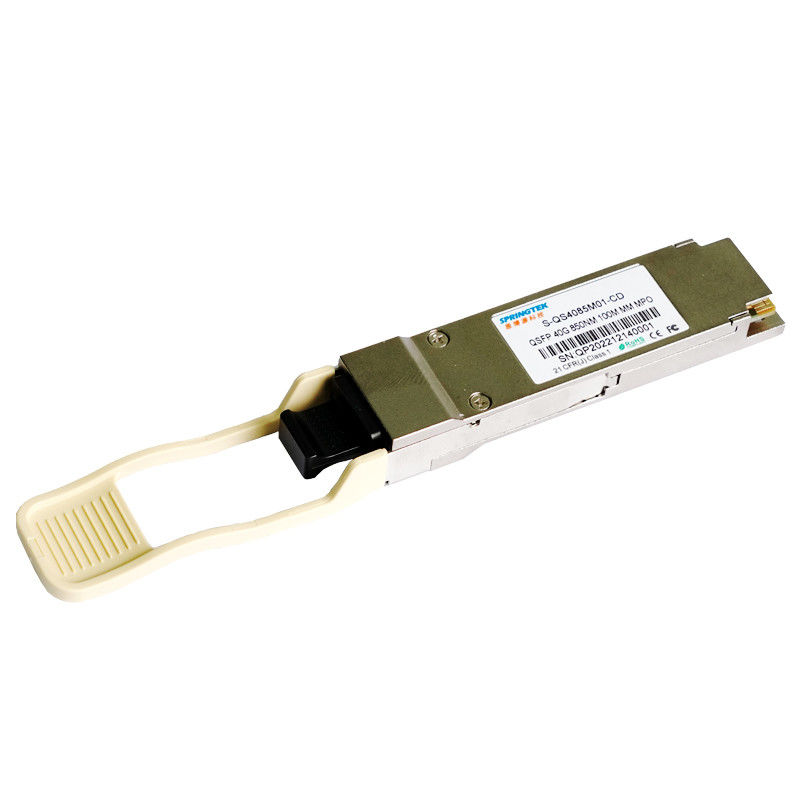

40G MM Uyumlu Arista QSFP+ 850nm 100M MPO Optik Alıcı-Verici Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, DDM ile |
Tanım
Springtek 40G SR4 QSFP+ alıcı-verici, 100m'ye kadar OM3 MMF üzerinden 10G SR bağlantılarına çıkış dahil olmak üzere 40G ethernet gereksinimlerini karşılamak üzere tasarlanmıştır.QSFP+ MSA, IEEE 802.3ba ile uyumludur.Tek bir 3,3 V güç kaynağı ile uygun maliyetli, düşük güç tüketimi.Üstün EMI performansı için tamamen metal ve kompakt boyutlu muhafaza ile üretilmiştir.
Özellikler
Tek +3.3V güç kaynağı
Çalışma Sıcaklığı:0 ila +70°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR InfniBand
4 x 10GBASE-SR'ye geçiş
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.46 | V |
| Toplam Güç Tüketimi | P | - | - | 1.5 | W |
| Veri hızı | BR | - | 10.3125 | - | Gbps |
elektriksel özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | Not | ||
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 180 | - | 1200 | mV | |||
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω | |||
| Diferansiyel giriş dönüş kaybı | IEEE P802.3ba 86A.4.1.1 uyarınca | dB | 10MHz - 11.1GHz | |||||
| Ortak mod giriş dönüş kaybından diferansiyele | 10 | - | - | dB | 10MHz - 11.1GHz | |||
| J2 Titreşim Toleransı | J2T | 0.17 | - | - | kullanıcı arayüzü | IEEE P802.3ba 86A.4.1 uyarınca | ||
| J9 Titreşim Toleransı | J9T | 0.29 | - | - | kullanıcı arayüzü | |||
| Alıcı Elektriksel Özellikleri | ||||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | |||
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 300 | - | 900 | mV | |||
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω | |||
| Diferansiyel çıkış dönüş kaybı | IEEE P802.3ba 86A.4.2.1 uyarınca | dB | 10MHz - 11.1GHz | |||||
| Ortak mod çıkış dönüş kaybı | IEEE P802.3ba 86A.4.2.2 uyarınca | dB | 10MHz - 11.1GHz | |||||
| Çıkış geçiş süresi, %20 ila %80 | 28 | - | - | ps | IEEE P802.3ba 86A.4.2 uyarınca | |||
| J2 Jitter çıkışı | J2O | - | - | 0.42 | kullanıcı arayüzü | |||
| J9 Titreşim çıkışı | J9O | - | - | 0,65 | kullanıcı arayüzü | |||
Optik Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Verici Özellikleri | ||||||
| Lazer Tipi | VCSEL | |||||
| Merkez Dalgaboyu | λ | 840 | 850 | 860 | deniz mili | |
| RMS Spektral Genişliği | ∆λ | - | - | 0.4 | deniz mili | |
| Ortalama Fırlatma Gücü, her kulvar | PDIŞARI | -7.6 | - | 2.4 | dBm | |
|
Herhangi biri arasındaki fırlatma gücündeki fark iki şeritli (OMA) |
Dpx | - | - | 4 | dB | |
| Tepe gücü, her şerit | PPx | - | - | 4 | dBm | |
| Sönme Oranı | acil servis | 3 | - | - | dB | |
| Verici dağılım cezası | TDP | -- | -- | 3.5 | dB | |
| KAPALI vericinin Ortalama Başlatma Gücü, her şerit | PKAPALI | - | - | -30 | dBm | |
| Optik geri dönüş kaybı toleransı | ORL | - | - | 12 | dB | |
|
verici göz maskesi tanım{X1,X2,X3,Y1,Y2,Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
| Alıcı Özellikleri | ||||||
| Şerit başına Alıcı Türü | TOPLU İĞNE | |||||
| Alıcı Dalga Boyu | λ | 840 | 850 | 860 | deniz mili | |
| Alım girişindeki ortalama güç, her şerit | PXPx | - 9.5 | - | 2.4 | dBm | |
| OMA'da Stresli Alıcı Hassasiyeti | SRS | - | - | -5.4 | dBm | 1 |
| LOS İddiası | LOSA | -30 | - | - | dBm | |
| LOS İddiasını Kaldır | kayıp | - | - | -12 | dBm | |
| LOS Histerisiz | KAYIP | 0,5 | dB | |||
| Alıcı Yansıması | Rfl | -12 | dB | |||
| notlar | ||||||
| 1. PRBS 2 ile ölçülmüştür31-1 test deseni, @10.3125Gb/sn, BER<1E-12. | ||||||
