Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QS4031M2K-CD

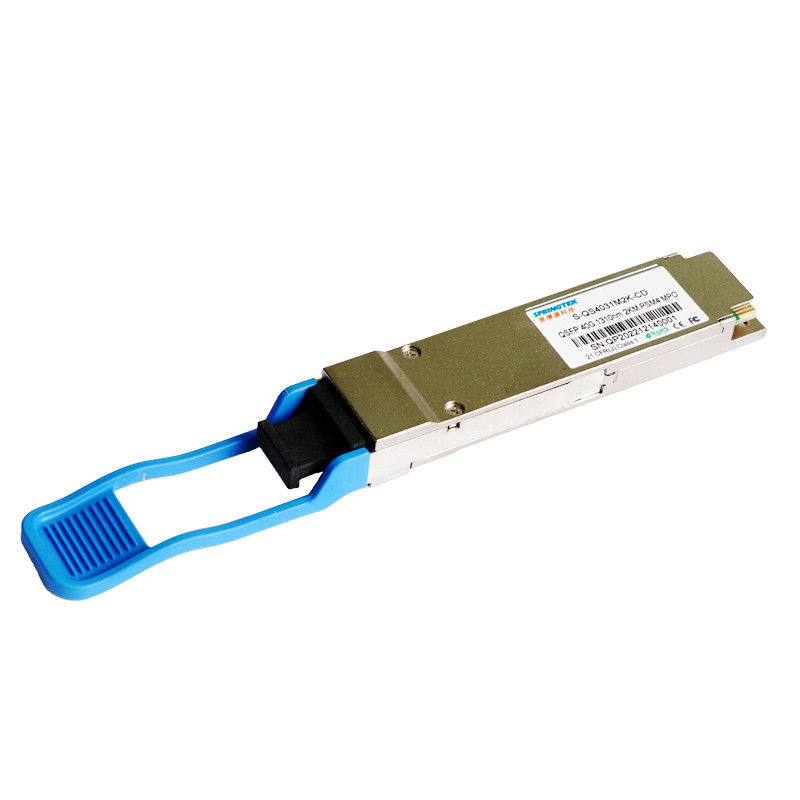

Nokia 40G 1310nm 2KM Uyumlu Optik Modül QSFP+ PSM4 MPO Alıcı-Verici
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
|
S-QS4031M2K-CD |
QSFP+, 40Gbps,PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, DDM ile |
Tanım
bahartek QSFP+40G-PSM4alıcı-verici, 2 km'ye kadar SMF üzerinden 40G ethernet bağlantılarının gereksinimlerini karşılamak üzere tasarlanmıştır.QSFP+ MSA, IEEE 802.3ba ile uyumludur.Tek bir 3,3 V güç kaynağı ile uygun maliyetli, düşük güç tüketimi.Üstün EMI performansı için tamamen metal ve kompakt boyutlu muhafaza ile üretilmiştir.
Özellikler
Uygulamalar
standartlar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | 0 | 3.8 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Toplam Güç Tüketimi | P | - | - | 3.5 | W |
| Şerit Başına Veri Hızı | BR | - | 10.3125 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | Not |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 200 | - | 800 | mV | |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω | |
| Diferansiyel giriş dönüş kaybı | IEEE P802.3ba 86A.4.1.1 uyarınca | dB | 10MHz - 11.1GHz | |||
| Ortak mod giriş dönüş kaybından diferansiyele | 10 | - | - | dB | 10MHz - 11.1GHz | |
| J2 Titreşim Toleransı | J2T | 0.17 | - | - | kullanıcı arayüzü | IEEE P802.3ba 86A.4.1 uyarınca |
| J9 Titreşim Toleransı | J9T | 0.29 | - | - | kullanıcı arayüzü | |
| Alıcı Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 400 | - | 850 | mV | |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω | |
| Diferansiyel çıkış dönüş kaybı | IEEE P802.3ba 86A.4.2.1 uyarınca | dB | 10MHz - 11.1GHz | |||
| Ortak mod çıkış dönüş kaybı | IEEE P802.3ba 86A.4.2.2 uyarınca | dB | 10MHz - 11.1GHz | |||
| Çıkış geçiş süresi, %20 ila %80 | 28 | - | - | ps | IEEE P802.3ba 86A.4.2 uyarınca | |
| J2 Jitter çıkışı | J2O | - | - | 0.42 | kullanıcı arayüzü | |
| J9 Titreşim çıkışı | J9O | - | - | 0,65 | kullanıcı arayüzü | |
Optik Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | |
| Verici Özellikleri | |||||||
| Lazer Tipi | DFB | ||||||
| Şerit başına Veri Hızı | - | - | 10.3125 | - | Gb/sn | ||
| Şerit Merkezi Dalga Boyları | λ0 | 1260 | 1360 | deniz mili | |||
| Yan mod bastırma oranı | SMSR | 30 | - | - | dB | ||
| Toplam ortalama Fırlatma Gücü | PT | - | - | 5 | dBm | ||
| Ortalama Fırlatma Gücü, her kulvar | surat asmak | -8.2 | - | 0,5 | dBm | ||
| Optik Modülasyon Genliği, her şerit | ÖMA | -5.2 | - | 2.0 | dBm | ||
| Herhangi iki şerit (OMA) arasındaki fırlatma gücündeki fark | - | - | 5 | dB | |||
| Her şeritte OMA eksi TDP'de Güç başlatın | -4.8 | - | - | dBm | |||
| Sönme Oranı | acil servis | 3.5 | - | - | dB | ||
| Verici dağılım cezası | TDP | - | - | 2.6 | dB | ||
|
KAPALI vericinin Ortalama Başlatma Gücü, her şerit |
POFF | - | - | -30 | dBm | ||
| Bağıl Yoğunluk Gürültü | RİN | - | - | -128 | dB/Hz | ||
| Optik geri dönüş kaybı toleransı | - | - | 12 | dB | |||
| Verici göz maskesi tanımı | IEEE802.3ba ile uyumlu | ||||||
| Alıcı Özellikleri | |||||||
| Alıcı Tipi | TOPLU İĞNE | ||||||
| Şerit Merkezi Dalga Boyları | λ | 1260 | 1360 | deniz mili | |||
| Ortalama alım gücü, her şerit | PIN1 | -12.6 | - | 2.3 | dBm | ||
| Hasar Eşiği | CE | 3 | - | - | dBm | ||
| Alıcı Hassasiyeti (OMA), her şerit (maks) | sen1 | - | - | -12.6 | dBm | 1 | |
| LOS İddiası | LOSA | -30 | - | - | dBm | ||
| LOS İddiasını Kaldır | kayıp | - | - | -15 | dBm | ||
| LOS Histerisiz | KAYIP | 0,5 | - | 6 | dB | ||
| notlar | |||||||
| 1.BER=1E-12, PRBS31@10.3125Gbps ile ölçülmüştür | |||||||
