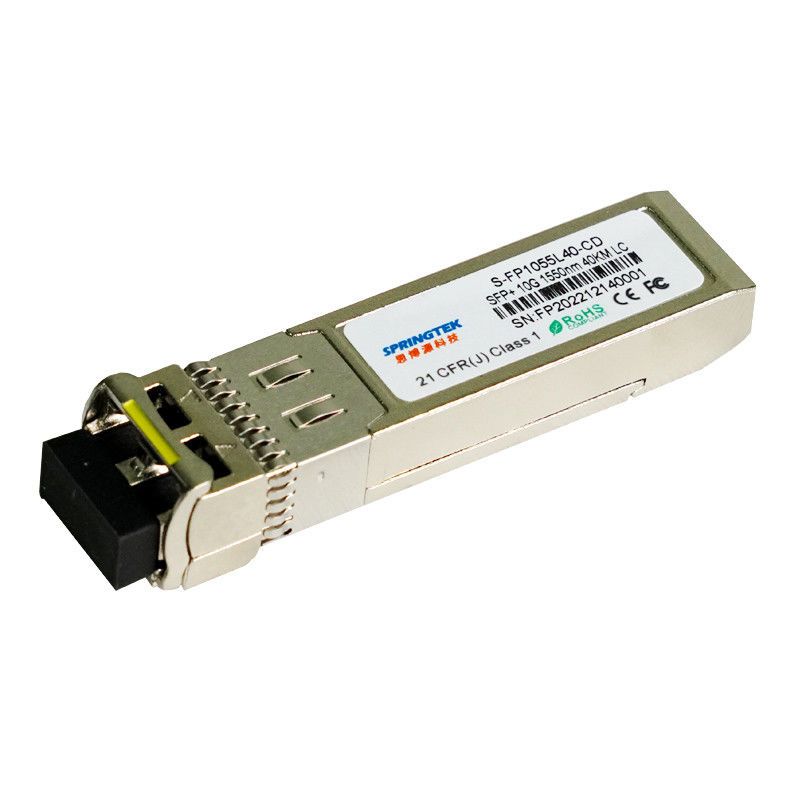

10 Gb/sn 1550nm40km SFP+Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-FP1055L40-CD | SFP+, 10.3125Gbps, 1550nm, SM, 40km, 0ºC~+70ºC, DDM ile |
Tanım
Springtek 1550nm soğutmalı EML 10Gbps SFP+ alıcı-verici, 40km'ye kadar tek modlu fiber optik üzerinden 10G Ethernet bağlantılarında optik veri iletmek ve almak için tasarlanmıştır.
Springtek 1550nm 40km SFP+ modülü elektrik arabirimi, SFI elektrik özelliklerine uygundur.Verici girişi ve alıcı çıkış empedansı 100 Ohm farktır.Veri hatları dahili olarak AC bağlantılıdır.Modül, diferansiyel sonlandırma sağlar ve kaliteli sinyal sonlandırma ve düşük EMI için diferansiyelden ortak moda dönüştürmeyi azaltır.
Özellikler
LC Dubleks optik arayüz
1550 nm soğutmalı EML vericisi, PIN alıcısı
1,2G ila 11,3G bit hızları
Düşük güç tüketimi<1.5W
40 km'ye kadar SMF uzunluğu
Üstün EMI performansı için tamamen metal gövde
Uygun maliyetli SFP+ çözümü, daha yüksek bağlantı noktası yoğunlukları ve daha fazla bant genişliği sağlar
Çalışma Sıcaklığı:0 ila +70°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
CPRI
Diğer optik bağlantılar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -0 | 70 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 5 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.135 | 3.30 | 3.465 | V |
| Besleme Akımı | BENcc | - | - | 450 | mA |
| Veri hızı | BR | - | 10.3125 | 11.3 | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 180 | 850 | mV | |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω |
| Verici Devre Dışı Bırakma Gerilimi | VDIS | 2.0 | - | VCC+0.3 | V |
| Verici Etkinleştirme Gerilimi | VTR | 0 | - | 0.8 | V |
| TARIZAMantık Yüksek | VTFH | 2.0 | - | VCC | V |
| TARIZAMantık Düşük | VTFL | 0 | - | 0.8 | V |
| Alıcı Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 300 | - | 850 | mV |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω |
| LOS Onay Gerilimi | VLOSA | 2.4 | - | VCC | V |
| LOS Devre Dışı Bırakma Gerilimi | Vkayıp | VEE | - | VEE+0.4 | V |
Optik Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Verici Özellikleri | ||||||
| Lazer Tipi | EML | |||||
| Merkez Dalga Boyu Aralığı | λ | 1530 | 1550 | 1565 | deniz mili | |
| Yan Mod Bastırma Oranı | SMSR | 30 | - | - | dB | |
| Optik Gücü Başlatın | surat asmak | -2 | - | +4 | dBm | 1 |
| Optik Modülasyon Genliği | PÖMA | -2.1 | - | - | dBm | |
| KAPALI vericinin ortalama başlatma gücü | PKAPALI | - | - | -30 | dBm | |
| Sönme Oranı | acil servis | 8.5 | - | - | dB | |
| Verici ve dağılım cezası | TDP | - | - | 3 | dB | |
| Bağıl Yoğunluk Gürültü | RİN | - | - | -128 | dB/Hz | |
| Göz Diyagramı | Filtrelendiğinde IEEE802.3ae göz maskeleriyle uyumludur | |||||
| Alıcı Özellikleri | ||||||
| Alıcı Tipi | TOPLU İĞNE | |||||
| Çalışma Merkezi Dalga Boyu | λ | 1260 | - | 1600 | deniz mili | |
| Alıcı Duyarlılığı | You are | - | - | -15.8 | dBm | 2 |
| Alıcı Aşırı Yükü | PDOYGUNLUK | -1 | - | - | dBm | |
| Alıcı Yansıması | RFL | - | - | -26 | dB | |
| LOS İddiası | LOSA | -42 | - | - | dBm | |
| LOS İddiasını Kaldır | kayıp | - | - | -19 | dBm | |
| LOS Histerisiz | KAYIP | 0,5 | 3 | 5 | dB | |
| notlar | ||||||
|
1. Ortalama güç rakamları, IEEE 802.3ae uyarınca yalnızca bilgi amaçlıdır. 2. 2 ile ölçülmüştür31-1 PRBS@10.3125Gbps,BER<10-12 |
||||||
