Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-FB1023L10-xD

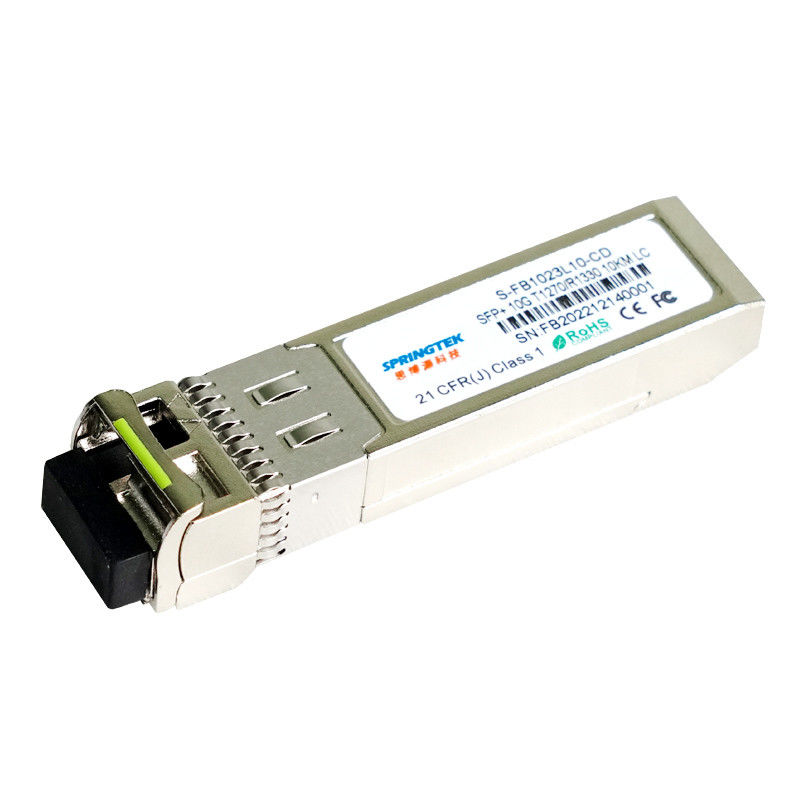

10G T1270/R1330deniz mili10kmBIDISFP+Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-FB1023L10-CD | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10km, 0ºC~+70ºC, DDM ile |
| S-FB1023L10-ID | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10km, -40ºC~+85ºC, DDM ile |
Tanım
Springtek10G 1270nm SFP+ BIDI alıcı-verici, 10km bağlantı uzunluğu için tek modlu optik fiber üzerinden optik veri iletmek ve almak üzere tasarlanmıştır.
SFP+ BIDI 10km modülü elektrik arabirimi, SFI elektrik spesifikasyonlarıyla uyumludur.Verici girişi ve alıcı çıkış empedansı 100 Ohm farktır.Veri hatları dahili olarak AC bağlantılıdır.Modül, diferansiyel sonlandırma sağlar ve kaliteli sinyal sonlandırma ve düşük EMI için diferansiyelden ortak moda dönüştürmeyi azaltır.
Özellikler
Tek LC arayüzü
1270nm DFB verici, PIN alıcısı
Güç tüketimi <1W
10km SMF bağlantısı için geçerlidir
Tek +3.3V güç kaynağı
Üstün EMI performansı için tamamen metal gövde
Uygun maliyetli SFP+ çözümü, daha yüksek bağlantı noktası yoğunlukları ve daha fazla bant genişliği sağlar
Çalışma Sıcaklığı:0 ila +70°C -40 ila +85°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
Diğer optik bağlantılar
Mutlak Maksimum Puanlar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Besleme Akımı | BENcc | - | - | 300 | mA |
| Veri hızı | BR | - | 10.3125 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 180 | - | 700 | mV |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω |
| Verici Devre Dışı Bırakma Gerilimi | VDIS | 2.0 | - | VCC+0.3 | V |
| Verici Etkinleştirme Gerilimi | VTR | 0 | - | 0.8 | V |
| TARIZAMantık Yüksek | VTFH | 2.4 | - | VCC | V |
| TARIZAMantık Düşük | VTFL | VEE | - | VEE+0.4 | V |
| Alıcı Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 300 | - | 850 | mV |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω |
| LOS Onay Gerilimi | VLOSA | 2.4 | - | VCC | V |
| LOS Devre Dışı Bırakma Gerilimi | Vkayıp | VEE | - | VEE+0.4 | V |
Optik Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | ||
| Verici Özellikleri | ||||||||
| Lazer Tipi | DFB | |||||||
| Merkez Dalgaboyu | λ | 1260 | 1270 | 1280 | deniz mili | |||
| Spektral Genişlik@-20dB | Δλ | - | - | 1 | deniz mili | |||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | - | dB | |||
| Optik Gücü Başlatın | surat asmak | -8.2 | - | 0,5 | dBm | 1 | ||
| Sönme Oranı | acil servis | 3.5 | - | - | dB | |||
| Bağıl Yoğunluk Gürültü | RİN | - | - | -128 | dB/Hz | |||
| Göz Diyagramı | Filtrelendiğinde IEEE802.3ae göz maskeleriyle uyumludur | |||||||
| Alıcı Özellikleri | ||||||||
| Alıcı Tipi | TOPLU İĞNE | |||||||
| Merkezi Dalga Boyu | λ | 1320 | 1330 | 1340 | deniz mili | |||
| Alıcı Duyarlılığı | You are | - | - | -14.4 | dBm | 2 | ||
| Alıcı Aşırı Yükü | PDOYGUNLUK | 0,5 | - | - | dBm | |||
| Alıcı Yansıması | RFL | - | - | -12 | dB | |||
| LOS İddiası | LOSA | -30 | - | - | dBm | |||
| LOS İddiasını Kaldır | kayıp | - | - | -17 | dBm | |||
| LOS Histerisiz | KAYIP | 0,5 | 3 | 5 | dB | |||
| notlar | ||||||||
|
1. Ortalama güç rakamları, IEEE 802.3ae uyarınca yalnızca bilgi amaçlıdır. 2. 2 ile ölçülmüştür31-1 PRBS@10.3125Gbps,BER<10-12 |
||||||||
