Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-SC2GCWL80-CD-XX

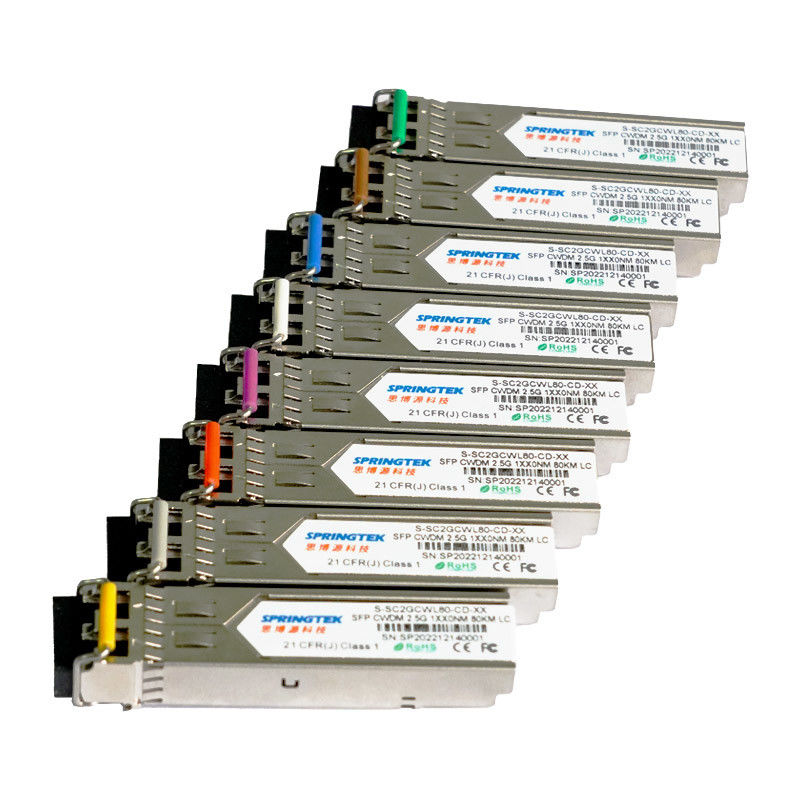

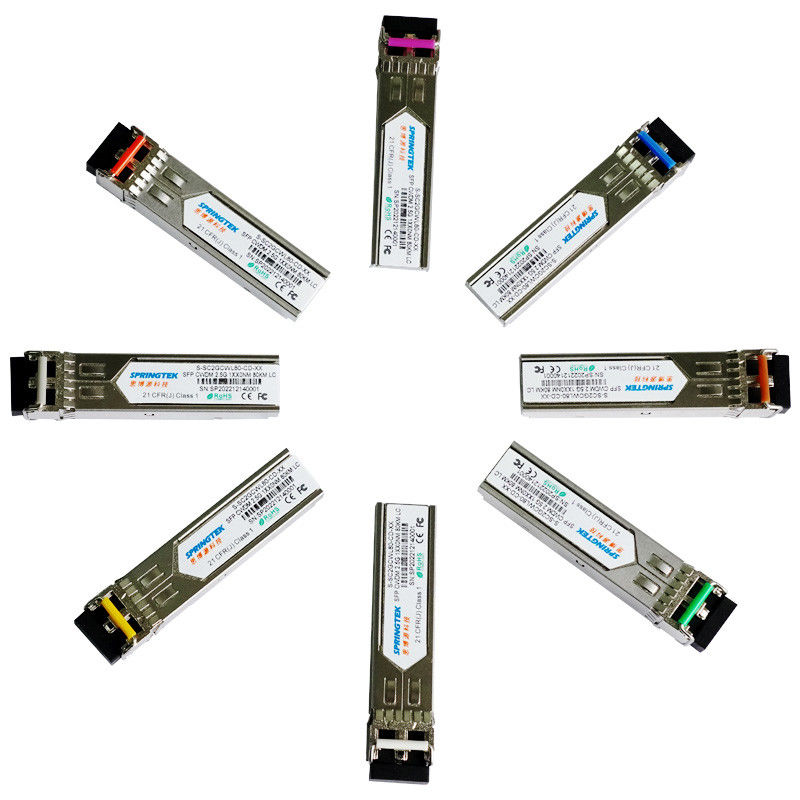

2.5 Gb/snCWDM 80km SFP Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-SC2GCWL80-CD-xx | SFP, 2,5 Gb/sn, CWDM1270nm~1610nm, SM, 80km, 0ºC~+70ºC, DDM ile |
| S-SC2GCWL80-ID-xx | SFP, 2.5Gbps, CWDM1270nm~1610nm, SM, 80km, -40ºC~+85ºC, DDM ile |
Tanım
Springtek CWDM SFP alıcı-vericileri, SMF ile 2.5Gbps ve 80km iletim mesafesini destekleyen yüksek performanslı, uygun maliyetli modüllerdir.
Alıcı-verici üç bölümden oluşur: bir CWDM LD vericisi, bir trans-empedans preamplifikatörü (TIA) ile entegre edilmiş bir APD hotodiode.Springtek CWDM SFP modülleri, sınıf I lazer güvenlik gereksinimlerini karşılar.
Alıcı-vericiler, SFP Çoklu Kaynak Anlaşması (MSA) ve SFF-8472 ile uyumludur.Daha fazla bilgi için lütfen SFP MSA'ya bakın.
Özellikler
2,5 Gb/sn işlem
+3.3V tekli güç kaynağı
Yüksek performanslı ve uygun maliyetli
80km iletim görevi için CWDM LD ve APD fotodedektörü
Dubleks LC prizli SFP MSA ve SFF-8472 ile uyumlu
Dijital Teşhis İzleme
SONET OC-48 ile uyumlu
Çalıştırma durumu sıcaklığı:0 ila +70°C -40 ila +85°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
2X Fiber Kanal
Gigabit Fiber Kanal
Anahtar arayüzüne geç
Anahtarlamalı arka panel uygulamaları
Yönlendirici/Sunucu arayüzü
Diğer optik iletim sistemleri
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Besleme Akımı | BENcc | - | - | 300 | mA |
| Veri hızı | BR | - | 2.5 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 400 | - | 2000 | mV | |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω | |
| Verici Devre Dışı Bırakma Gerilimi | VDIS | 2.0 | - | VCC+0.3 | V | |
| Verici Etkinleştirme Gerilimi | VTR | 0 | - | 0.8 | V | |
| TARIZAMantık Yüksek | VTFH | 2.4 | - | VCC | V | |
| TARIZAMantık Düşük | VTFL | VEE | - | VEE+0.4 | V | |
| Alıcı Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 400 | - | 1000 | mV | |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω | |
| LOS Onay Gerilimi | VLOSA | 2.4 | - | VCC | V | |
| LOS Devre Dışı Bırakma Gerilimi | Vkayıp | VEE | - | VEE+0.4 | V | |
Optik ve Elektriksel Özellikler
| Verici Özellikleri | ||||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | ||
| Lazer Tipi | CWDM-LD | |||||||
| Veri hızı | - | - | 2.5 | - | Gb/sn | |||
| Merkez Dalga Boyu Aralığı | λ | λc –6.5 | λc | λc +6.5 | deniz mili | 1 | ||
| Spektral Genişlik@-20dB | Δλ | - | - | 1 | deniz mili | |||
| KAPALI vericinin ortalama Başlatma gücü | PKAPALI | - | - | -40 | dBm | |||
| Optik Gücü Başlatın | surat asmak | 0 | - | 5 | dBm | 2 | ||
| Sönme Oranı | acil servis | 9 | - | - | dB | |||
| Alıcı Özellikleri | ||||||||
| Alıcı Tipi | APD | |||||||
| Veri hızı | - | - | 2.5 | - | Gb/sn | |||
| Çalışma Merkezi Dalga Boyu | λ | 1260 | - | 1610 | deniz mili | |||
| Alıcı Hassasiyeti (OMA) | You are | - | - | -28 | dBm | 3 | ||
| Alıcı Aşırı Yükü | PDOYGUNLUK | -7 | - | - | dBm | |||
| LOS İddiası | LOSA | -35 | - | - | dBm | |||
| LOS İddiasını Kaldır | kayıp | - | - | -28 | dBm | |||
| LOS Histerisiz | KAYIP | 0,5 | 3 | 5 | dB | |||
| notlar | ||||||||
|
1.λc=1270nm,1290nm,1310nm,1330nm,1350nm,1370nm,1390nm,1410nm,1430nm, 1450nm,1470nm,1490nm,,1510nm,1530nm,1550nm,,1570nm,1590nm,1610nm, 2. Optik güç SMF'ye gönderilir. 3. 2 ile ölçülmüştür23-1 PRBS@2.5Gbps,BER<10-12 |
||||||||
Genel Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Bit Hızı | BR | - | 2.5 | - | Gb/sn | |
| Bit Hata Oranı | BER | - | - | 10-12 |
