Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-SP1G55L40-CD

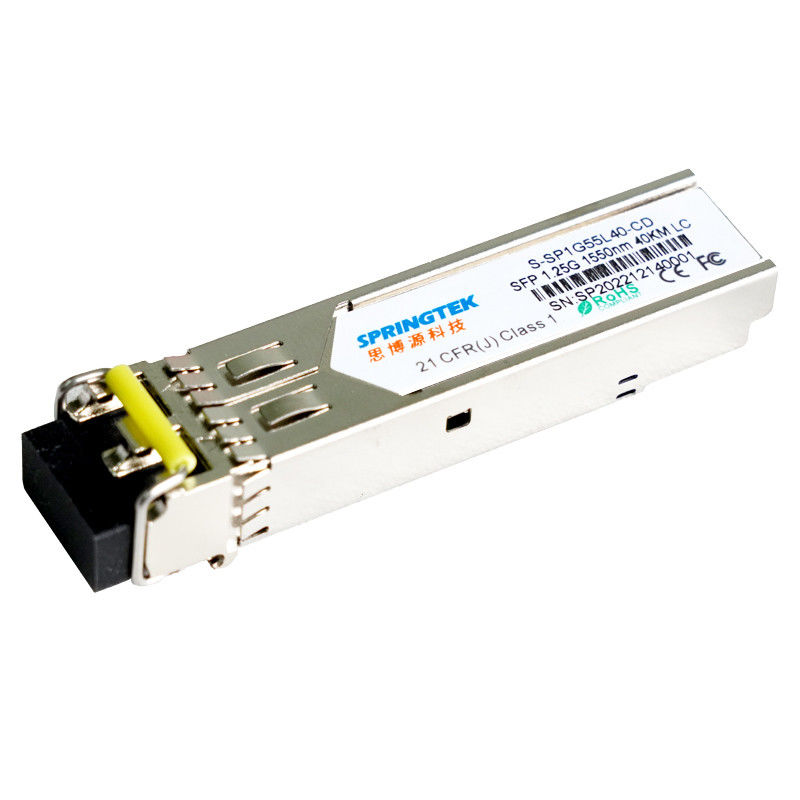

SFP 1.25G 1550nm 40km Optik Alıcı-Vericiler Modülü LC SMF, DDM Uyumlu Ardıçlı
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-SP1G55L40-CD | SFP, 1,25Gbps, 1550nm, SM, 40km, 0ºC~+70ºC, DDM ile |
| S-SP1G55L40-ID | SFP, 1,25Gbps, 1550nm, SM, 40km, -40ºC~+85ºC, DDM ile |
Tanım
Springtek SFP alıcı-vericileri, SMF ile 1.25Gbps ve 40km iletim mesafesini destekleyen yüksek performanslı, uygun maliyetli modüllerdir.
Alıcı-verici üç bölümden oluşur: 1550nm LD verici, trans-empedans preamplifikatör (TIA) ile entegre bir PIN fotodiyodu.Springtek SFP modülleri, sınıf I lazer güvenlik gereksinimlerini karşılar.
Alıcı-vericiler, SFP Çoklu Kaynak Anlaşması (MSA) ve SFF-8472 ile uyumludur.Daha fazla bilgi için lütfen SFP MSA'ya bakın.
Özellikler
1,25 Gb/sn işlem
+3.3V tekli güç kaynağı
Yüksek performanslı ve uygun maliyetli
40km iletim için 1550nm LD ve PIN fotodedektörü
Dubleks LC prizli SFP MSA ve SFF-8472 ile uyumlu
Dijital Teşhis İzleme
SONET OC-24 ile uyumlu
Çalıştırma durumu sıcaklığı:0 ila +70°C -40 ila +85°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
Gigabit Fiber Kanal
Anahtar arayüzüne geç
Anahtarlamalı arka panel uygulamaları
Yönlendirici/Sunucu arayüzü
Diğer optik iletim sistemleri
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Besleme Akımı | BENcc | - | - | 300 | mA |
| Veri hızı | BR | - | 1.25 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 400 | - | 2000 | mV | |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω | |
| Verici Devre Dışı Bırakma Gerilimi | VDIS | 2.0 | - | VCC+0.3 | V | |
| Verici Etkinleştirme Gerilimi | VTR | 0 | - | 0.8 | V | |
| TARIZAMantık Yüksek | VTFH | 2.4 | - | VCC | V | |
| TARIZAMantık Düşük | VTFL | VEE | - | VEE+0.4 | V | |
| Alıcı Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 400 | - | 1000 | mV | |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω | |
| LOS Onay Gerilimi | VLOSA | 2.4 | - | VCC | V | |
| LOS Devre Dışı Bırakma Gerilimi | Vkayıp | VEE | - | VEE+0.4 | V | |
Optik ve Elektriksel Özellikler
| Verici Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Lazer Tipi | LD | |||||
| Veri hızı | - | - | 1.25 | - | Gb/sn | |
| Merkez Dalga Boyu Aralığı | λ | 1480 | 1550 | 1580 | deniz mili | |
| Spektral Genişlik@-20dB | Δλ | - | - | 1 | deniz mili | |
| KAPALI vericinin ortalama Başlatma gücü | PKAPALI | - | - | -40 | dBm | |
| Optik Gücü Başlatın | surat asmak | -5 | - | 0 | dBm | 1 |
| Sönme Oranı | acil servis | 8.5 | - | - | dB | |
| Alıcı Özellikleri | ||||||
| Alıcı Tipi | TOPLU İĞNE | |||||
| Veri hızı | - | - | 1.25 | - | Gb/sn | |
| Çalışma Merkezi Dalga Boyu | λ | 1260 | - | 1610 | deniz mili | |
| Alıcı Hassasiyeti (OMA) | You are | - | - | -22 | dBm | 2 |
| Alıcı Aşırı Yükü | PDOYGUNLUK | -3 | - | - | dBm | |
| LOS İddiası | LOSA | -35 | - | - | dBm | |
| LOS İddiasını Kaldır | kayıp | - | - | -22 | dBm | |
| LOS Histerisiz | KAYIP | 0,5 | 3 | 5 | dB | |
| notlar | ||||||
|
1. Ortalama güç değerleri yalnızca bilgi amaçlıdır, IEEE802.3z'de belirtilmiştir 2. 2 ile ölçülmüştür7-1 PRBS@1.25Gbps,BER<10-12 |
||||||
Genel Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Bit Hızı | BR | - | 1.25 | - | Gb/sn | |
| Bit Hata Oranı | BER | - | - | 10-12 |
