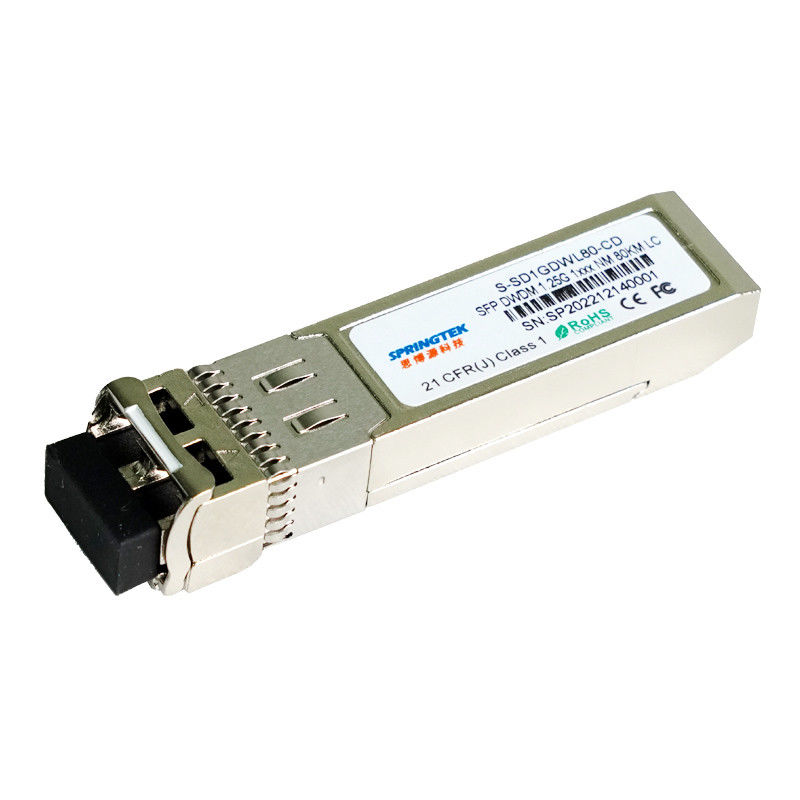

1,25 Gb/snDWDMC17~C6180km SFP Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-SD1GDWL80-CD-xx | SFP,DWDM 1.25Gbps,1510nm~1610nm, SM, LC,80km, 0ºC~+70ºC, DDM'li |
| XX=17~61 (ITU Kanalı C-bandı) 62~16(ITU Kanalı L-bandı) | |
Tanım
Springtek DWDM SFP Alıcı-Verici, 100 GHz kanalda çalışmayı destekleyen uygun maliyetli modül ile mükemmel dalga boyu kararlılığı sergiler.DWDM SONET/ SDH, Gigabit Ethernet ve Fiber-Kanal uygulamaları için tasarlanmıştır.
Alıcı-verici iki bölümden oluşur: Verici bölümü, soğuk bir DFB lazer içerir.Ve alıcı bölümü, bir TIA ile entegre bir APD fotodiyottan oluşur.Springtek DWDM SFP modülleri, sınıf I lazer güvenlik gereksinimlerini karşılar.
DWDM SFP alıcı-verici, alıcı-verici sıcaklığı, lazer öngerilim akımı, iletilen optik güç, alınan optik güç ve alıcı-verici besleme voltajı, lazer sıcaklığı ve TEC akımı gibi cihaz çalışma parametrelerine gerçek zamanlı erişim sağlayan gelişmiş bir izleme arabirimi sağlar.
Özellikler
1,25 Gb/sn işlem
100GHz kanal aralıklı DWDM sistemlerinde kullanıma uygundur
80km iletim görevi için DWDM DFB ve APD fotodedektörü
Dubleks LC yuvalı DWDM SFP MSA ile uyumlu
Dijital Teşhis İzleme
Soğuk Başlatma Dalga Boyu Uyumu
Çalışma durumu sıcaklığı:0 ila +70°C
RoHS uyumlu (kurşunsuz
Uygulamalar
Ethernet IEEE 802.3ae
Fiber Kanal
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.3 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | -5 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Besleme Akımı | BENcc | - | - | 380 | mA |
Verici Özellikleri – Optik
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Veri Hızı | Bay | 155 | 1250 | 2667 | Mbps |
| Merkez Dalga Boyu (SOL)△ | lc | lc-25 | lc | lc +25 | öğleden sonra |
| Merkez Dalga Boyu (EOL)▲ | lc | lc-100 | lc | lc+100 | öğleden sonra |
| Optik İletim Gücü | po | 0 | - | 5 | dBm |
| Yan Mod Bastırma Oranı | SMSR | 30 | - | - | dB |
| Optik İletim Gücü (devre dışı) | PTX_DISABLE | - | - | -40 | dBm |
| Sönme Oranı | acil servis | 8.2 | - | dB | |
| Kanal aralığı | ∆f | - | 100 | - | GHz |
| Titreşim Üretimi | TJP-P | - | - | 70 | mUI |
| Spektral Genişlik (-20dB) | Dl20 | - | 0.1 | 0.3 | deniz mili |
| Göz maskesi | SONET/SDH için Bell core GR-253-CORE & ITU G.957 ve Ethernet ve Fiber Kanal için IEEE 802.3ae ile uyumlu | ||||
Verici Özellikleri – Elektrik
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Besleme gerilimi | VccTX | 3.13 | 3.3 | 3.47 | V |
| PECL/CML Girişi | VtxDIFF | 500 | - | 1600 | mV |
| Girdi Artışı/Düşüşü | TR / TF | - | - | 160 | ps |
| TX-Hata Hatası | Vf | 2 | - | Vcc | V |
| TX-Hata Normal | vn | vee | - | v+0.5 | V |
| TX_DISABLE(iddia edildi) | VDH | 2 | - | Vcc | V |
| TX_DISABLE (olumsuzlandı) | VDL | vee | - | v+0.8 | V |
APD Alıcı Özellikleri – Optik
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Alıcı Hassasiyeti(OC24) | Rsens-1 | - | -30 | -28 | dBm |
| Alıcı Hassasiyeti(OSNR = 20dB) | Rsens-2 | - | - | -24 | dBm |
| Maksimum Giriş Gücü | RX aşırı yükü | - | - | -7 | dBm |
| Giriş Çalışma Dalgaboyu | λ | 1528 | - | 1564 | deniz mili |
| yansıma | rrx | - | - | -24 | dB |
| Sinyal Kaybı İddia Edildi | -40 | - | - | dBm | |
| LOS Onaylanmadı | - | - | -25 | dBm | |
| LOS Histerisiz | 0,5 | - | - | dB |
APD Alıcı Özellikleri – Elektrik
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Besleme gerilimi | VccRX | 3.13 | 3.3 | 3.47 | V |
| Diferansiyel Çıkış Dönüşü | PP'yi kapat | 370 | - | 2000 | mV |
| Yükseliş/Düşüş Zamanı | Tr / Tf | - | - | 175 | ps |
| Sinyal Kaybı – İddia Edildi | VOH | 2 | - | Vcc | V |
| Sinyal Kaybı – Negatif | SES | vee | - | v+0.5 | V |
Düşük Hızlı Elektrik Sinyal Zamanlamaları
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| TX Negatif Zamanı Devre Dışı Bırak | ton | - | - | 20 | Hanım |
| TX Onay Süresini Devre Dışı Bırak | t-off | - | - | 20 | Hanım |
| TX_FAULT'un sıfırlanması dahil, başlatma zamanı | t_init | - | - | 300 | Hanım |
| Başlama zamanı | t_startup | - | - | 90 | S |
| TX_FAULT/INT Onay Zamanı | t_fault | - | - | 50 | Hanım |
| Sıfırlamak için TX_DISABLE | t_reset | 10 | - | - | Hanım |
| LOS Onay Zamanı | t_los_on | - | - | 100 | biz |
| LOS Negatif Zamanı | t_los_off | - | - | 100 | biz |
| Seri Kimliği Saat Hızı | f_serial_clock | - | - | 100 | kHz |
