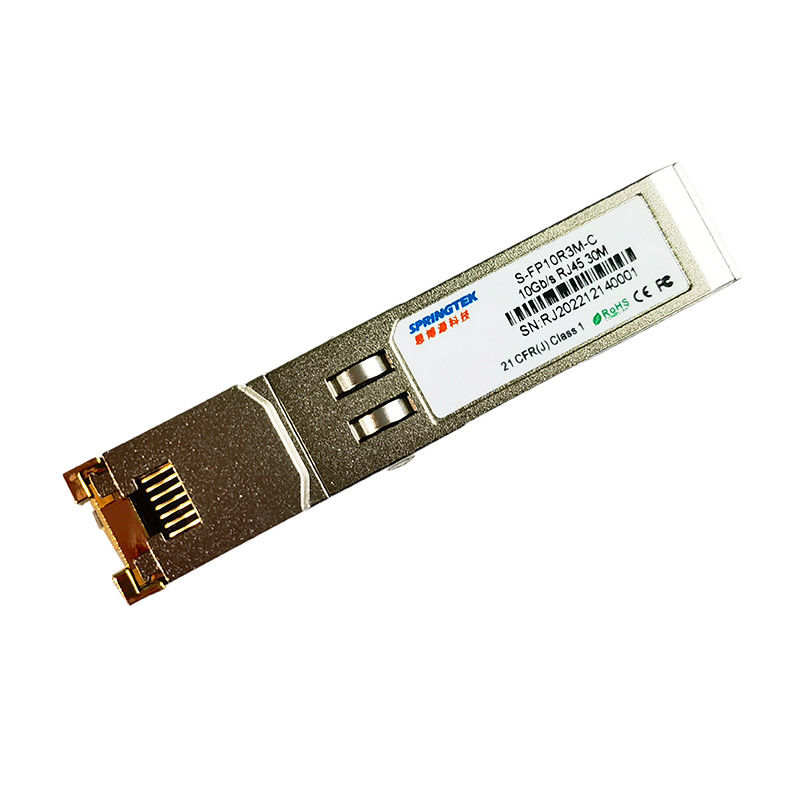

Juniper 10GBASE-T Bakır 30m SFP Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-FP10R3M-C | SFP, 10 Gb/sn, Bakır, RJ45 ,30M,0ºC~+70ºC |
Tanım
Springtek SFP-10G-T Copper Small Form Pluggable Plus(SFP+) alıcı-vericiler, IEEE 802.3-2015 ve IEEE 802.3an'da belirtilen 10 Gigabit Ethernet ve 10G BASE-T standartları ile uyumlu yüksek performanslı, yüksek güvenilirlikli, uygun maliyetli modüldür. 30 metreye kadar 10Gbps veri hızını destekleyen korumalı bükümlü çift kategori 6A kablo üzerinden erişim sağlar. Modül, 16 seviyeli Darbe Genlik Modülasyonu (PAM) sinyalleriyle 10Gbps tam çift yönlü veri bağlantılarını destekler. Modül, standart seri kimlik bilgilerini uyumlu olarak sağlar. 2 telli seri veri yolu üzerinden A0h adresiyle erişilebilen SFP+ MSA ile.Fiziksel IC'ye ACh adresindeki 2 telli seri veri yolu üzerinden de erişilebilir.
Özellikler
SFF-8431 ve SFF-8432 MSA Uyumluluğu
IEEE 802.3az ve 802.3an Uyumlu
5G&2.5G BASE-T için IEEE 802.3bz
Çalışırken takılabilir SFP ayak izi
TX Devre Dışı Bırakma ve RX Kaybı işlevi
Düşük EMI Emisyonları için tamamen metalik muhafaza
+3.3V tekli güç kaynağı
Düşük Güç Tüketimi (30 m'de 2,5 W MAKS)
Kompakt RJ-45 konektör düzeneği
2 telli seri veri yolu üzerinden fiziksel katman IC'ye erişim
XFI/5GBASE-R/2500BASE-X/SGMII, SGMII Otomatik Anlaşma Açık
Diğer 10GBase-T PHY'lerle otomatik anlaşma yapar
Cat 5e kablosu veya daha iyisi kullanılarak 100/1000Base-T'yi destekler
MDI/MDIX Geçişi
Test ve Sorun Giderme için Çoklu Geri Döngü Modu
Dahili Kablo İzleme ve Bağlantı Tanılama
Korumasız ve Korumalı kablo desteği
Çalışma durumu sıcaklık aralığı 0°C ila +70°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
Cat 5e kablosu üzerinden 1,25 Gigabit Ethernet
çevresel özellikler
| Parametre | Sembol | dak. | tip | maks. | Birimler |
| Çalışma sıcaklığı | Tc | 0 | +70 | ℃ | |
| Depolama sıcaklığı | -40 | +85 | ℃ |
Elektrik Güç Arayüzü
| Parametre | sembol | dak. | tip | maks. | Birimler |
Notlar/Koşullar |
| Besleme Akımı | Dır-dir | 500 | 757 | mA | Tüm parlaklık ve sıcaklık aralığında 2,5 W maksimum güç. Dikkat notuna bakın patladı | |
| Giriş gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V | GND'ye atıfta bulunuldu |
| Maksimum Voltaj | Vmaks | 3.6 | V |
Düşük hız sinyalleri, elektronik özellikler
| Parametre | Sembol | dak. | maks. | Birimler | Notlar/Koşullar |
| SFP Çıkışı DÜŞÜK | SES | 0 | 0,5 | V | Konektörün ana bilgisayar tarafında ölçülen host_Vcc'ye 4,7 ila 10 bin çekme |
| SFP Çıkışı YÜKSEK | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Konektörün ana bilgisayar tarafında ölçülen host_Vcc'ye 4,7 ila 10 bin çekme |
| SFP Girişi DÜŞÜK | VİL | 0 | 0.8 | V | Konektörün SFP tarafında ölçülen Vcc'ye 4,7 ila 10 k çekme |
| SFP Girişi YÜKSEK | VIH | 2 |
Vcc+ 0.3 |
V | Konektörün SFP tarafında ölçülen Vcc'ye 4,7 ila 10 k çekme |
Yüksek hızlı elektrik arabirimi, iletim hattı-SFP
| Parametre | Sembol | dak. | tip | maks. | Birimler | Notlar/Koşullar |
| Hat Frekansı | FL | 800 | Mhz | IEEE 802.3'e göre 5 seviyeli kodlama | ||
| Tx Çıkış Empedansı | Zout, Teksas | 100 | Ohm | Fark, 1MHz ve 125MHz arasındaki tüm Frekanslar için | ||
| Rx Giriş Empedansı | zin,Rx | 100 | Ohm | Fark, 1MHz ve 125MHz arasındaki tüm Frekanslar için |
Yüksek hızlı elektrik arabirimi, host-SFP
| Parametre | Sembol | dak. | tip | maks. | Birimler | Notlar/Koşullar |
| Tek uçlu veri girişi dönüşü | Vinsing | 500 | 800 | 1100 | mV | Diferansiyel |
| Tek uçlu veri çıkışı salınımı | Vouting | 500 | 800 | 1100 | mV | Diferansiyel |
| Yükseliş/Düşüş Zamanı | tr,tf | 20 | 47 | psec | %20～%80 | |
| Tx Giriş Empedansı | Zin | 100 | ohm | Diferansiyel | ||
| Tx Giriş Empedansı | Zout | 100 | ohm | Diferansiyel |
Genel Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birimler | Notlar/Koşullar |
| Tarih Oranı | BR | 1 | 10 | Gb/sn | IEEE 802.3 uyumlu aşağıdaki Not 2 ila 4'e bakın. | |
| Kablo uzunluğu | L | 30 | M | |||
| notlar | ||||||
| Saat toleransı +/- 50 ppm'dir. | ||||||
