Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-FP10P015-C

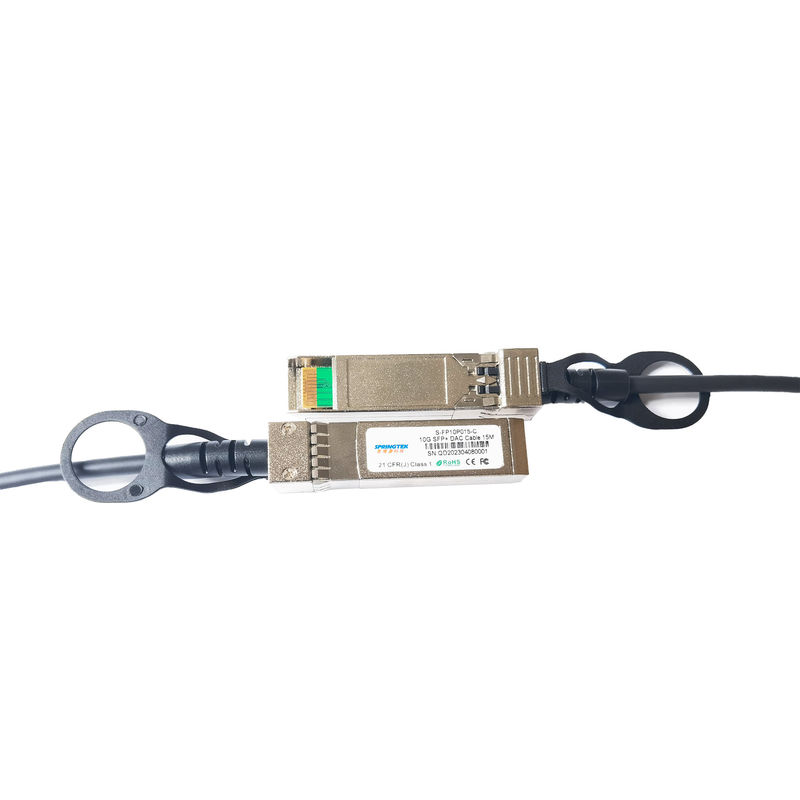

10G SFP+ DAC Kablosu 15M
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması | Elyaf Özelliği |
| S-FP10P015-C | 10G SFP+ DAC Kablosu 15M | 0~70°C |
Tanım
Springtek 10Gbps SFP+ pasif kablo tertibatları, 10GEthernet ve 10G Fiber Kanal uygulamaları için yüksek performanslı, uygun maliyetli I/O çözümleridir.SFP+ bakır modüller, donanım üreticilerinin çok düşük kullanım ve azaltılmış güç bütçesiyle yüksek bağlantı noktası yoğunluğu, yapılandırılabilirlik ve kullanım elde etmelerini sağlar.Yüksek hızlı kablo tertibatları, performans ve güvenilirlik için Gigabit Ethernet ve Fiber Kanal endüstri standardı gereksinimlerini karşılar ve aşar.
Özellikler
Uygulamalar
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Depolama Ortam Sıcaklığı | Ts | -40 | +85 | °C | |
| Çalışma Durumu Sıcaklığı | Tc | 0 | +70 | °C | |
| Bağıl Nem (yoğuşmasız) | RS | - | 85 | % |
Sistemler
| Verim | medya |
|
10,5 Gpbs hat hızı, tam çift yönlü Bit hata oranı: 10E-12'den daha iyi |
Çalışır durumda takılabilir, endüstri standardı Küçük Form Faktörlü Takılabilir (SFP+) bakır kablo, 7 m, 10 m veya 15 m olarak mevcuttur. |
Pim Tanımları
| Toplu iğne | Mantık | Sembol | Ad/Açıklama | notlar |
| 1 | VeeT | Verici Toprak | ||
| 2 | LV-TTL-O | TX_Hata | Yok | 1 |
| 3 | LV-TTL-I | TX_DIS | Verici Devre Dışı | 2 |
| 4 | AG-TTL-I/O | SDA | Çekme Halatı Seri Verileri | |
| 5 | LV-TTL-I | SCL | Çekme Halatı Seri Saat | |
| 6 | MOD_DEF0 | Modül mevcut, VeeT'ye bağlanın | ||
| 7 | LV-TTL-I | RS0 | Yok | 1 |
| 8 | LV-TTL-O | LOS | Sinyal LOS'u | 2 |
| 9 | LV-TTL-I | RS1 | Yok | 1 |
| 10 | VeeR | alıcı zemin | ||
| 11 | VeeR | alıcı zemin | ||
| 12 | KML-O | RD- | Alıcı Verileri Çevrildi | |
| 13 | KML-O | RD+ | Alıcı Verileri Ters Çevrilmemiş | |
| 14 | VeeR | alıcı zemin | ||
| 15 | VccR | Alıcı Beslemesi 3.3V | ||
| 16 | VccT | Verici Beslemesi 3.3V | ||
| 17 | VeeT | Verici Toprak | ||
| 18 | KML-I | TD+ | Verici Verileri Ters Çevrilmemiş | |
| 19 | CML_I | TD- | Verici Verileri Çevrildi | |
| 20 | VeeT | Verici Toprak | ||
|
notlar: 1. 30K ohm dirençli VeeT'ye açılan SFP+ Bakır'da sinyaller desteklenmez 2. Aktif kablo tertibatları LOS ve TX_DIS'yi desteklemez |
||||
