Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QP1AP005-C

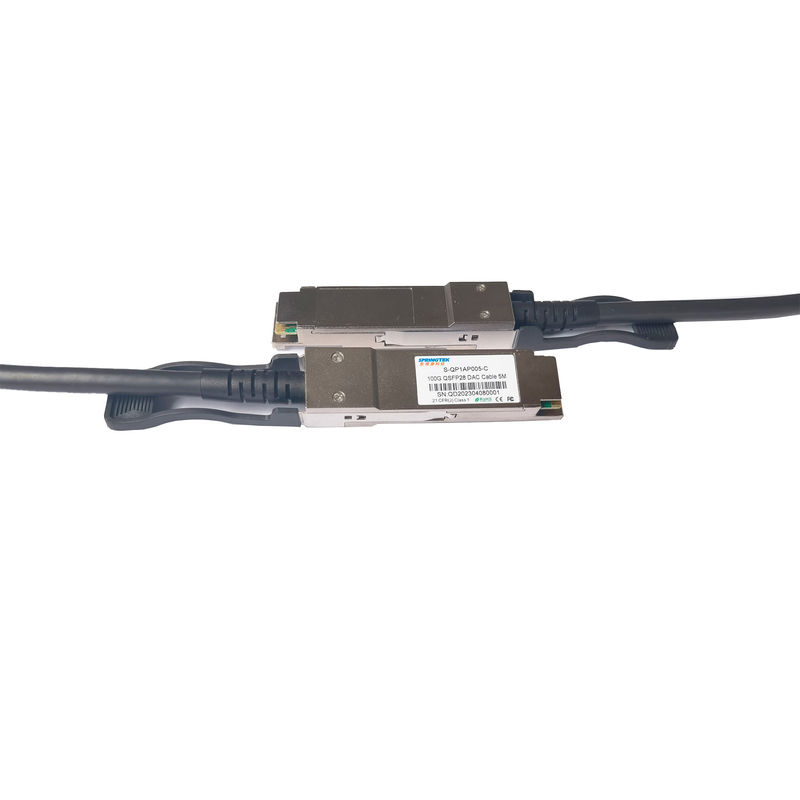

100G QSFP28 - QSFP28 DAC Kablosu 5M
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması | Elyaf Özelliği |
| S-QP1AP005-C | 100G QSFP28 DAC Kablosu 5M | 0~70°C |
Tanım
4 x25G veya 4 x28G yapısına dayanan Springtek 100G QSFP28 pasif kablo montaj ürünleri, ürün, yeni nesil 100G anahtarları, sunucuları, yönlendiricileri ve diğer uygulama gereksinimleri ürünlerini karşılayabilir.
Springtek 100G QSFP28 kablosu, karışma ve ekleme kaybını azaltmak için optimize edilmiş tasarımı, mükemmel sinyal bütünlüğünü benimser ve yeni nesil 100G Ethernet ve Infiniband EDR standartlarına tamamen uygundur.
Özellikler
Uygulamalar
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Depolama Ortam Sıcaklığı | -40 | +85 | °C | ||
| Çalışma Durumu Sıcaklığı | Tc | 0 | +70 | °C | |
| Güç kaynağı gerilimi | VCC3 | 3.14 | 3.3 | 3.47 | V |
| Şerit Başına Veri Hızı | 1 | 100 | Gb/sn |
Yüksek Hız Özellikleri
| Parametre | sembol | dak. | Tipik | maks. | üniversite | Not |
| Diferansiyel Empedans | RIN,P- | 90 | 110 | Ώ | ||
| Ekleme kaybı | SDD21 | 22.48 | dB | 12.8906 GHz'de | ||
|
Diferansiyel Getiri Kaybı |
SDD11 | 1'e bakın | dB | 0,05 ila 4,1 GHz'de | ||
| SDD22 | 2'ye bakın | dB | 4,1 ila 19 GHz'de | |||
| Ortak moddan ortak moda çıkış dönüş kaybı | SCC11 |
2 |
dB |
0,2 ila 19 GHz'de |
||
| SCC22 | ||||||
| Ortak mod dönüş kaybı farkı | SCD11 | 3'e bakın |
dB |
0,01'den 12,89'a | ||
| SCD22 | 4'e bakın | 12,89 ila 19 GHz'de | ||||
| Farktan Ortak Mod Dönüşüm Kaybına |
SCD21 |
10 |
dB |
0,01'den 12,89'a | ||
| 5'e bakın | 12.89'dan 15.7'ye | |||||
| 6.3 | 15,7 ila 19 GHz'de | |||||
| Kanal İşlem Marjı | BİL | 3 | dB | |||
|
notlar: 1. SDD11(dB) < 16,5 - 2 × SQRT(f ) denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden 2. SDD11(dB) < 10.66 - 14 × log10(f/5.5) denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden 3. SCD11(dB) < 22 - (20/25.78)*f denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden 4. SCD11(dB) < 15 - (6/25.78)*f denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden 5. SCD21(dB) < 27 - (29/22)*f denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden |
||||||
