Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-Q81AP002-C

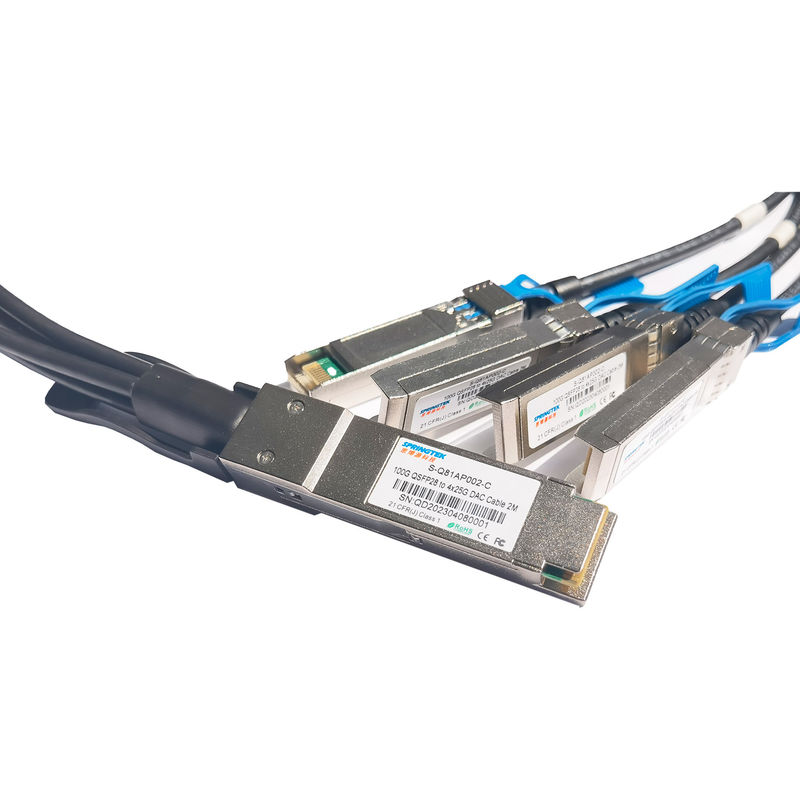

100G QSFP28 - 4xSFP28 DAC Kablosu 2M
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması | Elyaf Özelliği |
| S-Q81AP002-C | 100G QSFP28 - 4x25G DAC Kablosu 2M | 0~70°C |
Tanım
Springtek 100G QSFP28 - 4x 25G SFP28 doğrudan takılan pasif bakır kablo, çok kısa mesafeler için uygundur ve QSFP28 ile SFP28 ekipman bağlantıları arasında 100 Gigabit bağlantı kurmak için oldukça uygun maliyetli bir yol sunar.Bu kablolar, performansı en üst düzeye çıkarmak için 100GbE ve Infniband standartları için kullanılır.Hibrit kablolar, 100Gb/s toplam veri bant genişliği sağlayabilen yüksek yoğunluklu kablolama ara bağlantı sistemi için ortaya çıkan veri merkezi ve yüksek performanslı bilgi işlem uygulama ihtiyaçlarını karşılamak üzere tasarlanmıştır.Bu ara bağlantı sistemi, QSFP MSA ve IBTA (InfiniBand Trade Association) gibi mevcut endüstri standardı spesifikasyonlarıyla tamamen uyumludur.Hibrit kablolar, IEEE 802.3ba (100 Gb/sn) ve Infiniband QDR (kanal başına 4x25 Gb/sn) özellikleri tarafından tanımlanan bant genişliği iletim gereksinimlerini destekler.
Özellikler
Uygulamalar
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Depolama Ortam Sıcaklığı | -40 | +85 | °C | ||
| Çalışma Durumu Sıcaklığı | Tc | 0 | +70 | °C | |
| Güç kaynağı gerilimi | VCC3 | 3.14 | 3.3 | 3.47 | V |
Yüksek Hız Özellikleri
| Parametre | Sembol | dak. | Tipik | maks. | Birim | Not |
| Diferansiyel Empedans | RIN, PP | 90 | 110 | Ώ | ||
| Ekleme kaybı | SDD21 | 22.48 | dB | 12.8906 GHz'de | ||
|
Diferansiyel Getiri Kaybı |
SDD11 | 1'e bakın | dB | 0,05 ila 4,1 GHz'de | ||
| SDD22 | 2'ye bakın | dB | 4,1 ila 19 GHz'de | |||
| Ortak moddan çoklu moda çıkış dönüş kaybı | SCC11 | 2 | dB |
0,2 ila 19 GHz'de |
||
| SCC22 | ||||||
|
Ortak mod dönüş kaybı farkı |
SCD11 | 3'e bakın | dB | 0,01 ila 12,89 GHz'de | ||
| SCD22 | 4'e bakın | 12,89 ila 19 GHz'de | ||||
| Farktan Ortak Mod Dönüşüm Kaybına | SCD21 | 10 | dB | 0,01 ila 12,89 GHz'de | ||
| 5'e bakın | 12,89 ila 15,7 GHz'de | |||||
| 6.3 | 15,7 ila 19 GHz'de | |||||
| Kanal İşlem Marjı | BİL | 3 | dB | |||
|
notlar: 1. SDD11(dB) < 16,5 - 2 × SQRT(f ) denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden 2. SDD11(dB) < 10.66 - 14 × log10(f/5.5) denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden 3. SCD11(dB) < 22 - (20/25.78)*f denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden 4. SCD11(dB) < 15 - (6/25.78)*f denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden 5. SCD21(dB) < 27 - (29/22)*f denklemiyle verilen Yansıma Katsayısı, f GHz cinsinden |
||||||
