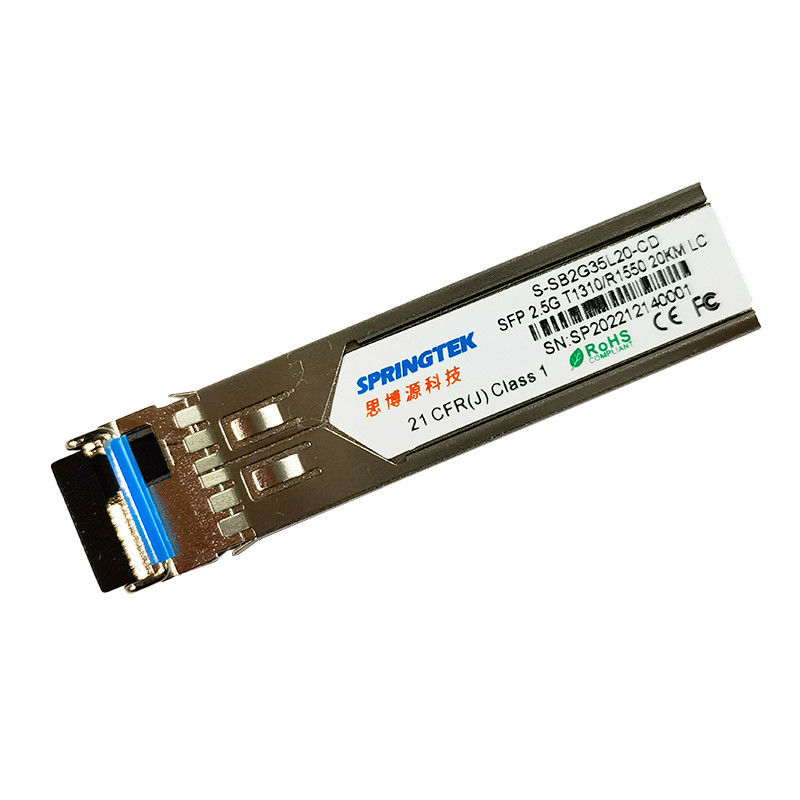

SFP BIDI 20km OEM Uyumlu LC 2.5G T1310/R1550nm DDM'li Optik Alıcı-Verici Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-SB2G35L20-CD | BIDI SFP, 2,5Gbps, Tx1310/Rx1550nm, SM, 20km, LC, 0ºC~+70ºC, DDM ile |
| S-SB2G35L20-ID | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km,LC, -40ºC~+85ºC, DDM ile |
Tanım
Springtek SFP alıcı-vericileri, 2.5Gbps veri hızını ve SMF ile 20km iletim mesafesini destekleyen yüksek performanslı, uygun maliyetli modüllerdir.
Alıcı-verici üç bölümden oluşur: bir DFB lazer vericisi, bir trans-empedans preamplifikatörü (TIA) ile entegre edilmiş bir PIN fotodiyodu ve MCU kontrol ünitesi.Tüm modüller, sınıf I lazer güvenlik gereksinimlerini karşılar.
Alıcı-vericiler, SFP Çoklu Kaynak Anlaşması ve SFF-8472 dijital teşhis işlevleriyle uyumludur.
Özellikler
Uygulamalar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0,5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Çalıştırma | sağÖ | 5 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Besleme Akımı | BENcc | - | - | 300 | mA |
| Veri hızı | BR | - | 2.5 | - | Gbps |
Optik Özellikler
| Parametre | Sembol | dak. | Tipik | maks. | Birim | notlar | |
| Verici | |||||||
| Merkez Dalgaboyu | λc | 1260 | 1310 | 1360 | deniz mili | ||
| Spektral Genişlik(-20dB) | Δλ | 1 | deniz mili | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||||
| Ortalama Çıkış Gücü | Pdışarı | -5 | 0 | dBm | 1 | ||
| Sönme Oranı | acil servis | 9.0 | dB | ||||
| Veri Girişi Salınım Farkı | VİÇİNDE | 180 | 1200 | mV | 2 | ||
| Giriş Diferansiyel Empedansı | ZİÇİNDE | 90 | 100 | 110 | Ω | ||
| TX Devre Dışı Bırak | Devre dışı bırakmak | 2.0 | Vcc | V | |||
| Olanak vermek | 0 | 0.8 | V | ||||
| TX Hatası | Arıza | 2.0 | Vcc | V | |||
| Normal | 0 | 0.8 | V | ||||
| Alıcı | |||||||
| Merkez Dalgaboyu | λc | 1530 | 1550 | 1570 | deniz mili | ||
| Alıcı Duyarlılığı | -18 | dBm | 3 | ||||
| Alıcı Aşırı Yükü | -1 | dBm | 3 | ||||
| LOS İddiasını Kaldır | LOSD | -20 | dBm | ||||
| LOS İddiası | LOSA | -35 | dBm | ||||
| LOS Histerisiz | 0,5 | 4 | dB | ||||
| Veri Çıkış Salınım Farkı | Vdışarı | 600 | 800 | 1000 | mV | 4 | |
| LOS | Yüksek | 2.0 | Vcc | V | |||
| Düşük | 0.8 | V | |||||
|
notlar: 1. Optik güç SMF'ye gönderilir. 2. PECL girişi, dahili olarak AC bağlantılı ve sonlandırılmış. 3. Bir PRBS 2 ile ölçülmüştür23-1 test deseni @2488Mbps, BER ≤1×10-12. 4. Dahili olarak AC bağlantılı. |
|||||||
Zamanlama ve Elektrik
| Parametre | Sembol | dak. | Tipik | maks. | Birim |
| Tx Negatif Zamanı Devre Dışı Bırak | ton | 1 | Hanım | ||
| Tx Onay Süresini Devre Dışı Bırak | t_off | 10 | µs | ||
| Başlatma Süresi, Tx Hatasının Sıfırlanması dahil | t_init | 300 | Hanım | ||
| Tx Hata Onaylama Süresi | t_fault | 100 | µs | ||
| Tx Sıfırlamak İçin Devre Dışı Bırak | t_reset | 10 | µs | ||
| LOS Onay Zamanı | t_loss_on | 100 | µs | ||
| LOS De-assert Süresi | t_loss_off | 100 | µs | ||
| Seri Kimliği Saat Hızı | f_serial_clock | 100 | 400 | kHz | |
| MOD_DEF (0:2)-Yüksek | VH | 2 | Vcc | V | |
| MOD_DEF (0:2)-Düşük | VL | 0.8 | V |
Teşhis
| Parametre | Menzil | Birim | Kesinlik | Kalibrasyon |
| Sıcaklık | 0 ila +70 | °C | ±3°C | Dahili |
| -20 ila +80 | ||||
| -40 ila +85 | ||||
| Gerilim | 3,0 - 3,6 | V | ±3% | Dahili |
| Önyargı Akımı | 0 - 100 | mA | ±%10 | Dahili |
| TX Gücü | -5 - 0 | dBm | ±3dB | Dahili |
| Alım Gücü | -23'ten -1'e | dBm | ±3dB | Dahili |
