Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QP1AC4L2K-CD

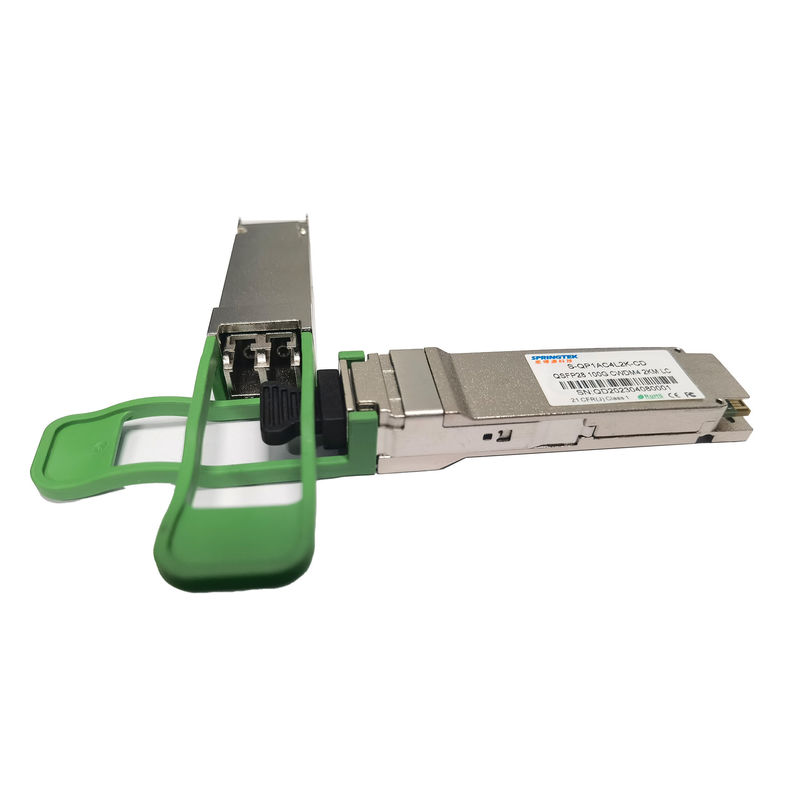

QSFP28 Uyumlu Cisco 100Gbps CWDM4 2Km LC Optik Alıcı-Verici Modülü
Sipariş Bilgileri
|
Parça Numarası |
Ürün Açıklaması |
|
S-QP1AC4L2K-CD |
QSFP28, 100Gb/sn,1271 -1331nm,SM,LC,2km, 0ºC~+70ºC, DDM'li, |
Tanım
Springtek 100Gbps CWDM4 QSFP28 alıcı-verici, 2km'ye kadar SMF üzerinden 100G veri bağlantılarının gereksinimlerini karşılamak üzere tasarlanmıştır.QSFP28 MSA, 100G CLR4, CWDM4 MSA ve IEEE 802.3bm ile uyumludur.Tek bir 3,3 V güç kaynağı ile uygun maliyetli, düşük güç tüketimi.Modül, her biri 2 km SMF üzerinden 25,78125 Gb/s iletme kapasitesine sahip 4 bağımsız CWDM optik şeridinin çoklanmasıyla 103,1 Gbps'ye kadar toplam bit hızına sahiptir.Üstün EMI performansı için tamamen metal ve kompakt boyutlu muhafaza ile üretilmiştir.
Özellikler
Tek +3.3V güç kaynağı
Çalışma Sıcaklığı:0 ila +70°C
RoHS uyumlu (kurşunsuz)
Uygulamalar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Toplam Güç Tüketimi | P | - | - | 3.5 | W |
| Veri hızı | BR | - | 25.78125 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | |||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | ||
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 180 | - | 900 | mV | ||
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω | ||
| Diferansiyel sonlandırma uyuşmazlığı | - | - | 10 | % | |||
| Diferansiyel giriş dönüş kaybı | 100G CLR4 MSA'ya göre | dB | |||||
| Ortak mod giriş dönüş kaybı | 100G CLR4 MSA'ya göre | dB | |||||
| Alıcı Elektriksel Özellikleri | |||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | ||
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 300 | - | 1200 | mV | ||
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω | ||
| Diferansiyel sonlandırma uyuşmazlığı | - | - | 10 | % | |||
| Diferansiyel çıkış dönüş kaybı | 100G CLR4 MSA'ya göre | dB | |||||
| Ortak mod çıkış dönüş kaybı | 100G CLR4 MSA'ya göre | dB | |||||
Optik Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | |
| Verici Özellikleri | |||||||
| Şerit başına sinyalleşme oranı | 25.78125 | GBd | 1 | ||||
| Şerit merkezi dalga boyları (aralık) | λ | 1264.5 | 1271 | 1277.5 | deniz mili | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| Toplam Ortalama Fırlatma Gücü | surat asmak | 10.5 | dBm | ||||
| Şerit Başına Ortalama Fırlatma Gücü | TXPx | -6.5 | 2.5 | dBm | |||
| Sönme Oranı | acil servis | 3.5 | dB | ||||
| Yan Mod Bastırma oranı | SMSR | 30 | dB | ||||
| Bağıl Yoğunluk Gürültü | RİN | -130 | dB/Hz | ||||
| Verici Yansıması | -12 | dB |
|
||||
|
Verici Göz Maskesi Tanımı {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Alıcı Özellikleri | |||||||
| Şerit başına sinyalleşme oranı | 25.78125 | GBd | 3 | ||||
| Şerit merkezi dalga boyları (aralık) | λ | 1264.5 | 1271 | 1277.5 | deniz mili | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| Şerit Başına Doygunluğu (OMA) Al | Rmaks | 2.5 | |||||
|
Stressiz Alıcı Hassasiyeti (OMA) şerit başına |
Rxsens | -10 | dBm | 1,2,3 | |||
| Alıcı Yansıması | -26 | dB | |||||
| LOS | Optik Kaldırma | Pd | -11.6 | dBm | |||
| Optik Onay | baba | -24 | -13.6 | ||||
| LOS histerezisi | 0,5 | dB | |||||
| notlar | |||||||
|
|||||||
