Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QS4031M2K-CD

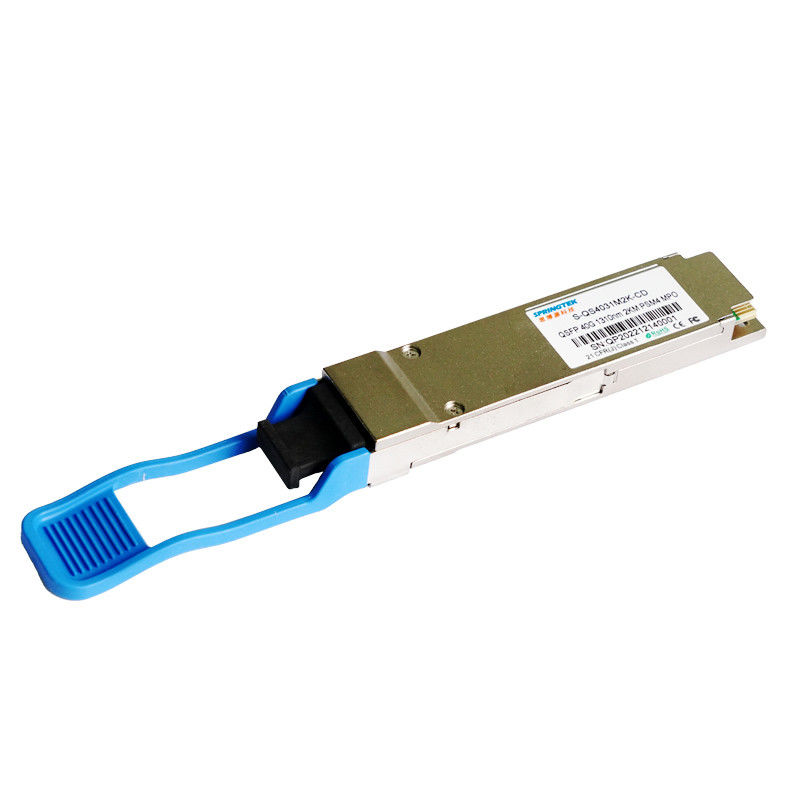

Uyumlu ardıç 40Gbps 1310nm 2Km PSM4 QSFP+ Optik Alıcı-Verici Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-QS4031M2K-CD | QSFP+, 40Gbps,PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, DDM ile |
Tanım
Springtek QSFP+ 40G-PSM4 alıcı-verici, 2 km'ye kadar SMF üzerinden 40G ethernet bağlantılarının gereksinimlerini karşılamak üzere tasarlanmıştır.QSFP+ MSA, IEEE 802.3ba ile uyumludur.Tek bir 3,3 V güç kaynağı ile uygun maliyetli, düşük güç tüketimi.Üstün EMI performansı için tamamen metal ve kompakt boyutlu muhafaza ile üretilmiştir.
Özellikler
Kanal başına 11,2 Gbps'ye kadar veri hızı
MPO optik konektör (IEC61754-7-1)
Düşük güç tüketimi 3,5 W (maks.)
2 km'ye kadar iletim uzunluğu
4 kanallı 1310nm DFB lazerli verici
4 kanallı PIN fotoğraf dedektörlü alıcı
Çalıştırma durumu sıcaklığı: 0 ila 70 °C
RoHS uyumlu (kurşunsuz)
Uygulamalar
Yönlendirici ve HBA'ları değiştirin
40G Ethernet
Sonsuz bant QDR, DDR ve SDR
Yüksek Performanslı Arka Panel
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | 0 | 3.8 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Toplam Güç Tüketimi | P | - | - | 3.5 | W |
| Şerit Başına Veri Hızı | BR | - | 10.3125 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | Not |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 200 | - | 800 | mV | |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω | |
| Diferansiyel giriş dönüş kaybı | IEEE P802.3ba 86A.4.1.1 uyarınca | dB | 10MHz - 11.1GHz | |||
| Ortak mod giriş dönüş kaybından diferansiyele | 10 | - | - | dB | 10MHz - 11.1GHz | |
| J2 Titreşim Toleransı | J2T | 0.17 | - | - | kullanıcı arayüzü | IEEE P802.3ba 86A.4.1 uyarınca |
| J9 Titreşim Toleransı | J9T | 0.29 | - | - | kullanıcı arayüzü | |
| Alıcı Elektriksel Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 400 | - | 850 | mV | |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω | |
| Diferansiyel çıkış dönüş kaybı | IEEE P802.3ba 86A.4.2.1 uyarınca | dB | 10MHz - 11.1GHz | |||
| Ortak mod çıkış dönüş kaybı | IEEE P802.3ba 86A.4.2.2 uyarınca | dB | 10MHz - 11.1GHz | |||
| Çıkış geçiş süresi, %20 ila %80 | 28 | - | - | ps | IEEE P802.3ba 86A.4.2 uyarınca | |
| J2 Jitter çıkışı | J2O | - | - | 0.42 | kullanıcı arayüzü | |
| J9 Titreşim çıkışı | J9O | - | - | 0,65 | kullanıcı arayüzü | |
Optik Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | |
| Verici Özellikleri | |||||||
| Lazer Tipi | DFB | ||||||
| Şerit başına Veri Hızı | - | - | 10.3125 | - | Gb/sn | ||
| Şerit Merkezi Dalga Boyları | λ0 | 1260 | 1360 | deniz mili | |||
| Yan mod bastırma oranı | SMSR | 30 | - | - | dB | ||
| Toplam ortalama Fırlatma Gücü | PT | - | - | 5 | dBm | ||
| Ortalama Fırlatma Gücü, her kulvar | surat asmak | -8.2 | - | 0,5 | dBm | ||
| Optik Modülasyon Genliği, her şerit | ÖMA | -5.2 | - | 2.0 | dBm | ||
| Herhangi iki şerit (OMA) arasındaki fırlatma gücündeki fark | - | - | 5 | dB | |||
| Her şeritte OMA eksi TDP'de Güç başlatın | -4.8 | - | - | dBm | |||
| Sönme Oranı | acil servis | 3.5 | - | - | dB | ||
| Verici dağılım cezası | TDP | - | - | 2.6 | dB | ||
| KAPALI vericinin Ortalama Başlatma Gücü, her şerit | POFF | - | - | -30 | dBm | ||
| Bağıl Yoğunluk Gürültü | RİN | - | - | -128 | dB/Hz | ||
| Optik geri dönüş kaybı toleransı | - | - | 12 | dB | |||
| Verici göz maskesi tanımı | IEEE802.3ba ile uyumlu | ||||||
| Alıcı Özellikleri | |||||||
| Alıcı Tipi | TOPLU İĞNE | ||||||
| Şerit Merkezi Dalga Boyları | λ | 1260 | 1360 | deniz mili | |||
| Ortalama alım gücü, her şerit | PIN1 | -12.6 | - | 2.3 | dBm | ||
| Hasar Eşiği | CE | 3 | - | - | dBm | ||
| Alıcı Hassasiyeti (OMA), her şerit (maks) | sen1 | - | - | -12.6 | dBm | 1 | |
| LOS İddiası | LOSA | -30 | - | - | dBm | ||
| LOS İddiasını Kaldır | kayıp | - | - | -15 | dBm | ||
| LOS Histerisiz | KAYIP | 0,5 | - | 6 | dB | ||
| notlar | |||||||
| 1.BER=1E-12, PRBS31@10.3125Gbps ile ölçülmüştür | |||||||
