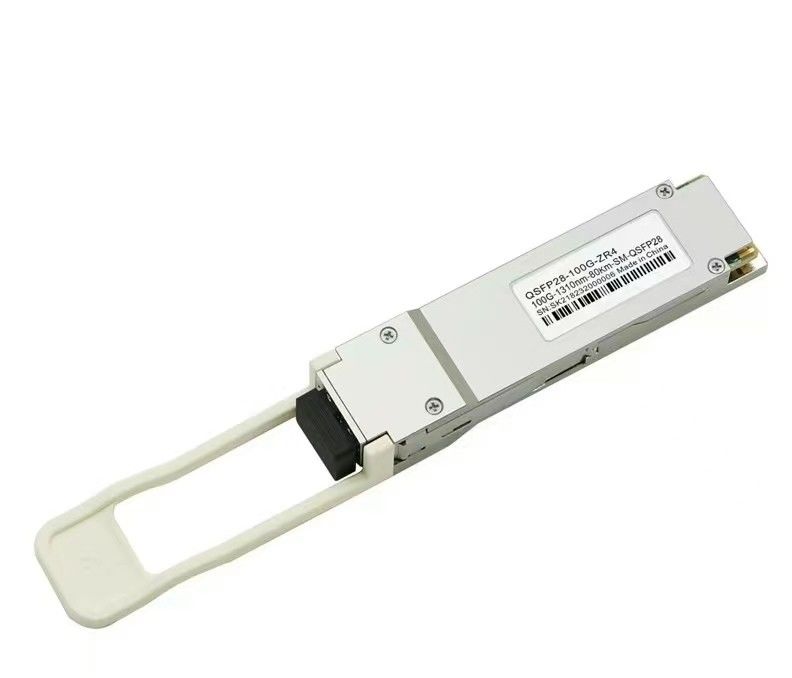

Cisco Uyumlu 100Gbps QSFP28 ZR 1294 -1310nm 80Km Optik Alıcı-Verici Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-QP1AL4L80-CD | QSFP28, 100Gbps,ZR4,1294-1310nm, SM, LC,80km, ,0ºC~+70ºC, DDM'li |
Tanım
Springtek 100G QSFP28 ZR4, 80km optik iletişim uygulamaları için tasarlanmıştır.Bu modül 4 şeritli optik verici, 4 şeritli optik alıcı ve 2 telli seri arayüz içeren modül yönetim bloğu içerir.Optik sinyaller, endüstri standardı bir LC konektörü aracılığıyla tek modlu bir fibere çoğullanır.
Özellikler
Uygulamalar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.3 | 3.6 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl nem | sağ | 15 | 85 | % | |
| Hasar Eşiği, her kulvar | THd | 6.5 | dBm |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| G.652 ile Bağlantı Mesafesi | P | - | - | 80 | km |
| Veri hızı | BR | - | 25.78125 | - | Gbps |
elektriksel özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | Not |
| Güç dağılımı | 6.5 | W | ||||
| Besleme Akımı | Icc | 1.8759 | A | Kararlı hal | ||
| Verici | ||||||
| Veri Hızı, her şerit | 25.78125 | Gbps | ||||
| Diferansiyel Gerilim pk-pk | Vpp | 900 | mV | 1 MHz'de | ||
| Ortak Mod Gerilimi | VCM | -350 | 2850 | mV | ||
| Geçiş süresi | Trise/Tfall | 10 | ps | %20~%80 | ||
| Diferansiyel Sonlandırma Direnci Uyumsuzluğu | 10 | % | ||||
| Göz genişliği | EW15 | 0,46 | kullanıcı arayüzü | |||
| göz yüksekliği | EH15 | 95 | mV | |||
| Alıcı | ||||||
| Veri Hızı, her şerit | 25.78125 | Gbps | ||||
| Diferansiyel Sonlandırma Direnci Uyumsuzluğu | 10 | % | 1 MHz'de | |||
| Diferansiyel çıkış voltajı salınımı | Vout, pp | 900 | mV | |||
| Ortak Mod Gürültüsü, RMS | VRM'ler | 17.5 | mV | |||
| Geçiş süresi | Trise/Tfall | 12 | ps | %20~%80 | ||
| Göz genişliği | EW15 | 0,57 | kullanıcı arayüzü | |||
| göz yüksekliği | EH15 | 228 | mV | |||
Optik Özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Verici Özellikleri | ||||||
| Şerit başına sinyalleşme oranı | 25.78125 | GBd | 1 | |||
| Şerit merkezi dalga boyları (aralık) | λ | 1294.53 | 1295.56 | 1296.59 | deniz mili | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | - | dB | |
| Toplam Ortalama Başlatma Gücü | PTOTAL | 8.0 | 12.5 | dBm | ||
| Ortalama Fırlatma Gücü, her kulvar | surat asmak | 2.0 | 6.5 | dBm | ||
|
Arasındaki fırlatma gücü farkı herhangi iki şerit (Ortalama ve OMA) |
- | 3 | dBm | |||
| KAPALI vericinin Ortalama Başlatma Gücü, her şerit | POFF | - | - | -30 | dBm | |
| Sönme Oranı | acil servis | 6 | - | - | dB | |
| RİN OMA | 130 | dB/Hz | ||||
| Optik geri dönüş kaybı toleransı | 20 | dB | ||||
| İletim Yansıması | RFL | - | - | -12 | dB | |
| Maske marjı | 5 | * | * | % | ||
|
Çıkış Göz Maskesi tanımı {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| Alıcı Özellikleri | ||||||
| Şerit başına sinyalleşme oranı | 25.78125 | GBd | ||||
| Şerit merkezi dalga boyları (aralık) | λ | 1294.53 | 1295.56 | 1296.59 | deniz mili | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Ortalama alıcı gücü, her şerit | THd | -28 | -7 | dBm | 1 | |
| Alıcı gücü, her şerit (OMA) | -7 | dBm | ||||
| alıcı yansıması | SenOMA1 | -26 | dB | 1 | ||
| Alıcı hassasiyeti Ortalama, her şerit | SenOMA2 | -28 | dBm | 2 | ||
|
Alıcı 3 dB elektriksel üst kesme frekans, her şerit |
LOSA | 31 | GHz | |||
| Hasar eşiği, her kulvar | kayıp | 6.5 | dBm | |||
| LOS İddiası | KAYIP | -40 | dBm | |||
| LOS Deassert | -29 | dBm | ||||
| LOS Histerisiz | 0,5 | dB | ||||
| notlar | ||||||
| 1. Hassasiyet, FEC ile BER@5E-5'te belirtilir | ||||||
