Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QP1AL4L40-CD-OTU4

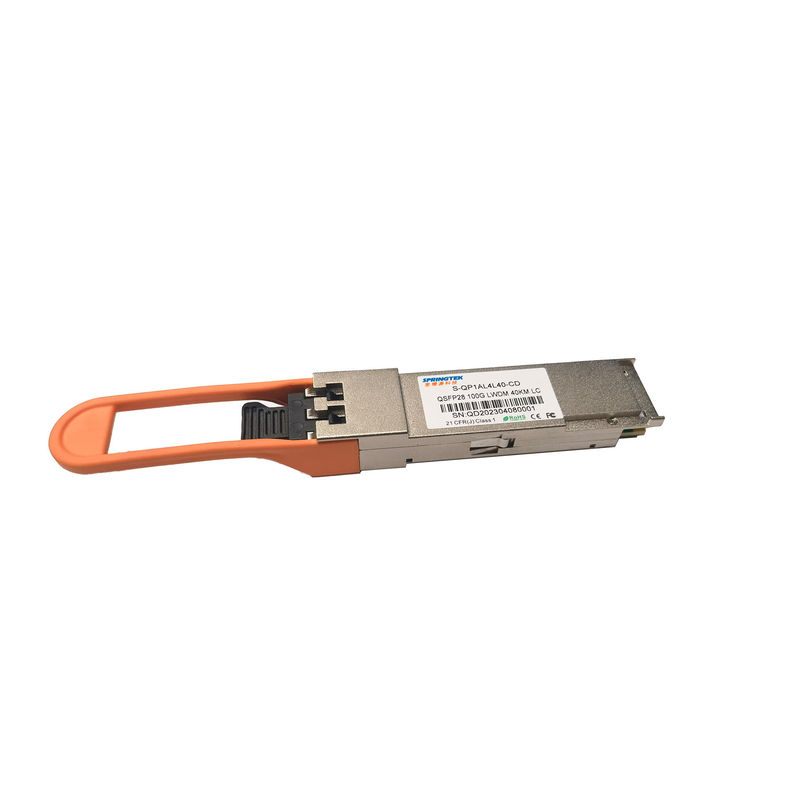

QSFP28 ER4 OTU4 Cisco Uyumlu 100Gbps 1294 -1310nm 40Km Optik Alıcı-Verici Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
|
S-QP1AL4L40-CD-OTU4 |
QSFP28, 103,1~111,8Gb/s ,1294-1310nm, LC,40km, OTU4, 0ºC~+70ºC, DDM'li |
Tanım
Springtek 100G QSFP28 ER4 OTU4 optik Alıcı-Verici, alıcı ve verici yolunu tek bir modülde birleştirir.İletim tarafında, seri veri akışlarının dört şeridi kurtarılır, yeniden zamanlanır ve dört lazer sürücüsüne iletilir.Lazer sürücüleri, 1295,56 nm, 1300,05nm, 1304,58nm ve 1309,14 nm merkez dalga boyuna sahip 4WDM EML'yi kontrol eder.Optik sinyaller, endüstri standardı bir LC konnektörü aracılığıyla tek modlu bir fibere çoğullanır.Alma tarafında, optik veri akışlarının dört şeridi, entegre optik çoğullama çözücü tarafından optik olarak çoğullama giderilir.Her veri akışı, yeniden zamanlanmış bir APD ve trans-empedans amplifikatörü tarafından geri kazanılır.Bu modül çalışırken takılabilir bir elektrik arabirimi, düşük güç tüketimi ve 2 telli seri arabirim içerir.
Springtek ürünü, QSFP28 Çoklu Kaynak Anlaşmasına (MSA) uygun ve IEEE 802.3ba ile uyumlu form faktörü, optik/elektrik bağlantısı ve dijital teşhis arabirimi ile tasarlanmıştır.
Özellikler
Uygulamalar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Güç kaynağı gerilimi | Vcc | -0.5 | 3.6 | V | ||
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | ||
| Bağıl Nem - Depolama | sağS | 5 | 95 | % | ||
| Veri Giriş Gerilimi – Diferansiyel | IVDIP-VDINl | - | - | 1.0 | V | |
| Kontrol Giriş Voltajı | VBEN | -0.3 | - | Vcc+0,5 | V | |
| Kontrol Çıkış Akımı | BENÖ | -20 | - | 20 | mA |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C | |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V | |
| Toplam Güç Tüketimi | PD | - | - | 4.5 | W | |
| Çalışırken fişte anlık tepe akımı | BENCC_IP | - | - | 1800 | mA | |
| Sıcak fişte sürekli tepe akımı | BENCC_SP | - | - | 1485 | mA | |
| Maksimum Güç Tüketimi, Düşük Güç Modu | PVeri Kaybını Önleme | - | - | 1.5 | W | |
| Toplam Bit Hızı | ABR | - | 103.125 | 111.8 | Gb/sn | |
| Şerit Başına Veri Hızı | DRL | - | 25.78125 | - | Gb/sn | |
| Kontrol Giriş Voltajı Yüksek | VIH | VCC*0,7 | - | VCC+0.3 | V | |
| Kontrol Giriş Voltajı Düşük | Vil | -0.3 | - | VCC+0.3 | V | |
| İki Telli Seri Arayüz Saat Hızı | - | - | - | 400 | kHz | |
| Güç Kaynağı Gürültü Toleransı | - | - | - | 66 | mVpp | 10 Hz -10 MHz |
| Rx Diferansiyel Veri Çıkış Yükü | - | - | 100 | - | ohm | |
| Çalışma Mesafesi | - | 2 | - | 40 | km | FEC ile |
Elektriksel Özellikler
| Verici (Modül Girişi) | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Diferansiyel Veri Girişi Genliği | VIN,PP | 95 | - | 900 | mVpp | |
| Diferansiyel Sonlandırma Uyuşmazlığı | - | - | 10 | % | ||
| LPModu, Sıfırlama ve ModSelL | Vil | -0.3 | - | 0.8 | V | |
| VIH | 2 | - | VCC+0.3 | V | ||
| Alıcı (Modül Çıkışı) | ||||||
| Diferansiyel Veri Çıkış Genliği | ÇIKIŞ,PP | 250 | - | 900 | mVpp | |
| Diferansiyel Sonlandırma Uyuşmazlığı | - | - | % | |||
| Çıkış Yükselme/Düşme Süresi, %20~%80 | TR | 9.5 | - | 10 | ps | |
| ModPrsL ve IntL | VOL | 0 | - | 0.4 | V | BENOL=4mA |
| VAH | VCC-0.5 | - |
VCC+0.3
|
V | BENOL=4mA | |
görsel özellikler
| Verici Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Şerit merkezi dalga boyları (aralık) | λ | 1294.53 | 1295.56 | 1296.59 | deniz mili | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Yan Mod Bastırma Oranı | SMSR | 30 | - | - | dB | |
| Toplam Ortalama Optik Fırlatma Gücü, 100GE | PDIŞARI | - | - | 12.5 | dBm | |
| Ortalama Fırlatma Gücü, her şerit, 100GE | PÇIKIŞ | -2.5 | - | 6.5 | dBm | |
| Toplam Ortalama Optik Fırlatma Gücü, OTU4 | - | - | 11.1 | dBm | ||
| Şerit Başına Ortalama Optik Fırlatma Gücü, OTU4 | PDIŞARIL | 0.6 | - | 5.1 | dBm | |
| KAPALI vericinin Ortalama Başlatma Gücü, her şerit | POUT_OFF | - | - | -30 | dBm | |
| Sönme Oranı | acil servis | 7 | - | - | dB | |
| Şerit Başına Optik Modülasyon Genliği (OMA), 100GE | ÖMA | 0,5 | - | 6.5 | dBm | |
| OMA'da Fırlatma Gücü eksi Şerit başına TDP, 100GE | OMA-TDP | -0.5 | - | - | dBm | |
| Herhangi iki şerit arasındaki fırlatma gücü farkı (Ortalama ve OMA) | DT_OMA | - | - | 4 | dB | |
| Verici ve Dağılım Cezası, 100GE | TDP | - | - | 3 | dB | |
| Optik Yol Cezası, OTU4 | OPP | - | - | 1.5 | dB | |
| Optik Geri Dönüş Kaybı Toleransı | ORLT | 20 | - | - | dB | |
| Optik Göz Maskesi, 100GE | IEEE 802.3ba-2010 ile uyumlu | 1 | ||||
| Optik Göz Maskesi, OTU4 | ITU-T G.695 ile uyumlu | 2 | ||||
| Verici Yansıması | TR | - | - | -26 | dB | |
| Alıcı Özellikleri | ||||||
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar |
| Şerit merkezi dalga boyları (aralık) | λ | 1294.53 | 1295.56 | 1296.59 | deniz mili | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Alıcı Hassasiyeti (OMA), her şerit, 100GE | - | - | - | -18.5 | dBm | 3 |
| Şerit Başına Alıcı Hassasiyeti (Ortalama Güç), OTU4 | - | - | - | -18.99 | dBm | 4 |
| Şerit başına stresli alıcı hassasiyeti (OMA), 100GE | - | - | - | -16 | dBm | |
| Stresli Göz J2 Jitter | - | - | 0,33 | - | kullanıcı arayüzü | |
| Stresli Göz J4 Jitter | - | 0,48 | - | kullanıcı arayüzü | ||
| Dikey Göz Kapatma Cezası | - | - | 2.5 | - | dB | |
| SRS göz maskesi tanımı { X1, X2, X3,Y1, Y2, Y3} | {0,39, 0,5, 0,5, 0,39, 0,39, 0,4} | |||||
| Hasar eşiği, her kulvar | Pim, hasar | -2.5 | - | - | dBm | |
| Şerit Başına Ortalama Alım Gücü | - | -20.5 | - | -3.5 | dBm | |
|
Şerit Başına OMA'da Güç Alın, Aşırı yükleme |
ÖMA | - | - | -3.5 | dBm | |
| Alıcı Yansıması | TR | - | - | -26 | dB | |
|
notlar 1. PRBS 231-1 test modeli @25,78 Gb/s ile ölçülmüştür. 2. PRBS 231-1 test modeli @27,95 Gb/s ile ölçülmüştür 3. PRBS231-1 test modeli @25.78Gbps, BER≦5E-5 ile ölçülmüştür. 4. PRBS231-1 test modeli @27.95Gbps, BER≦1.8E-4 ile ölçülmüştür. |
||||||
