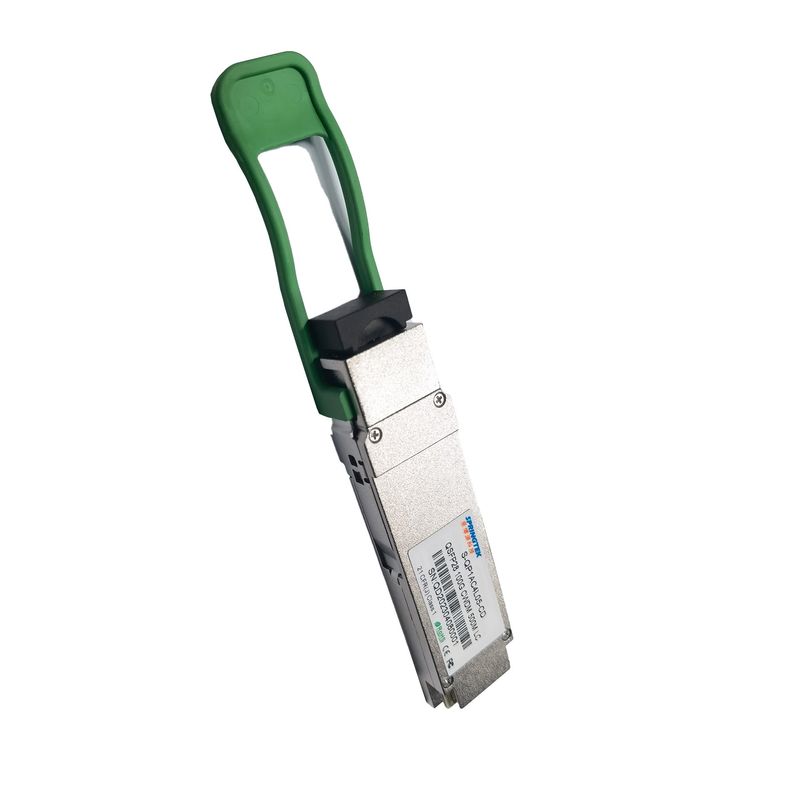

Uyumlu Arista 100Gbps CWDM4 LC 500m QSFP28 DR Optik Alıcı-Verici Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
| S-QP1AC4L05-CD |
QSFP28,100Gbps,1271 -1331nm, SM, LC,500m, 0ºC~+70ºC, DDM'li, |
Tanım
Springtek 100Gbps CWDM4 QSFP28, 500m optik iletişim uygulamaları için tasarlanmıştır.Bu modül 4 şeritli DFB optik verici, 4 şeritli optik alıcı ve 2 telli seri arayüz içeren modül yönetim bloğu içerir.Optik sinyaller, endüstri standardı bir LC konektörü aracılığıyla tek modlu bir fibere çoğullanır.
Özellikler
Uygulamalar
standartlar
Mutlak Maksimum Puanlar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Maksimum Besleme Gerilimi | Vcc | 0 | 3.6 | V | |
| Depolama sıcaklığı | Ts | -40 | 85 | ℃ | |
| Çalışma Durumu Sıcaklığı | Tdava | -5 | 75 | ℃ | |
| Bağıl nem | sağ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Çalışma Durumu Sıcaklığı | Tcase | 0 | 70 | ℃ | |
| Besleme gerilimi | VCC | 3.135 | 3.3 | 3.465 | V |
| Bağıl nem | sağ | 5 | 85 | % | |
| Güç dağılımı | PD | 3.5 | W | ||
| Veri Hızı (optik) | DRO | 4*25.78125 | Gbps | ||
| Veri Hızı (Elektrik) | DRE | 4*25.78125 | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel Gerilim pk-pk | Vpp | 900 | mV | ||
| Giriş diferansiyel empedansı | Rin | 100 | Ohm | ||
| Diferansiyel Sonlandırma Direnci Uyumsuzluğu | 10 | % | |||
| Alıcı Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Çıkış diferansiyel empedansı | rota | 100 | Ohm | ||
| Diferansiyel Sonlandırma Direnci Uyumsuzluğu | 10 | % | |||
| Diferansiyel çıkış voltajı | Vout, pp | 400 | 600 | 800 | mV |
Ögörsel özellikler
| parametreler | Sembol | dak. | Tipik | maks. | Birim | Not |
| Verici | ||||||
| Şerit Başına Sinyal Hızı | BR | 25,78125 ± 100 ppm | Gb/sn | |||
| İletim dalga boyu | λ0 | 1264.5 | 1271 | 1277.5 | deniz mili | |
| λ1 | 1284.5 | 1291 | 1297.5 | deniz mili | ||
| λ2 | 1304.5 | 1311 | 1317.5 | deniz mili | ||
| λ3 | 1324.5 | 1331 | 1337.5 | deniz mili | ||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | |||
| Toplam Ortalama Fırlatma Gücü | PToplam | 8.5 | dBm | |||
| Ortalama fırlatma gücü, her şerit | Pdışarı | -6.5 | 2.5 | dBm | ||
| Optik Modülasyon Genliği (OMA), her şerit | PÖMA | -4 | 2.5 | dBm | ||
| Şerit başına gücü KAPATIN | -30 | dBm | ||||
| Verici ve Dağılım Cezası (TDP), her şerit | TDP | 3.0 | dB | |||
| Sönme Oranı (ER) | acil servis | 3.5 | dB | |||
| Verici göz maskesi tanımı {X1,X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Maske marjı | 15 | % | 1 | |||
| Alıcı | ||||||
| Şerit Başına Sinyal Hızı | BR | 25,78125 ± 100 ppm | Gb/sn | |||
| Dalga boyu alma | λ0 | 1264.5 | 1271 | 1277.5 | deniz mili | |
| λ1 | 1284.5 | 1291 | 1297.5 | deniz mili | ||
| λ2 | 1304.5 | 1311 | 1317.5 | deniz mili | ||
| λ3 | 1324.5 | 1331 | 1337.5 | deniz mili | ||
| Hasar eşiği, her kulvar | 3.5 | dBm | ||||
| Ortalama alım gücü, her şerit | -10 | 4.5 | dBm | |||
| Her şeritte güç alın (OMA) | 2.5 | dBm | 2 | |||
| alıcı yansıması | -26 | dB | ||||
| LOS İddiası | -24 | -13.6 | dBm | |||
| LOS İddiasını Kaldır | -11.6 | dBm | ||||
| LOS Histerisiz | 0,5 | 6 | dB | |||
