Menşe yeri:
Vuhan Çin
Marka adı:
Springtek
Sertifika:
ISO9001 RoHS FCC CE
Model numarası:
S-QP1AC31M2K-CD

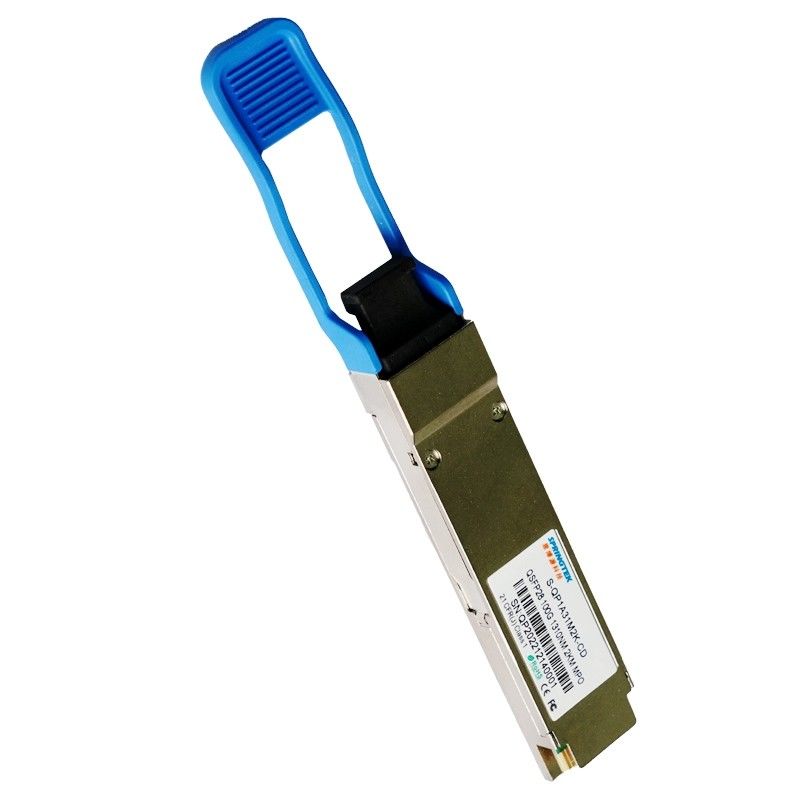

QSFP28 100G PSM4 1310nm 2km MTP/MPO Cisco Uyumlu Optik Alıcı Modülü
Sipariş Bilgileri
| Parça Numarası | Ürün Açıklaması |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm,SM,MPO,2km, 0ºC~+70ºC, DDM ile, |
Tanım
Optik iletişim uygulamaları için tasarlanmış Springtek 100G PSM4 QSFP28 tek modlu optik alıcı-verici.Bu ürün, artırılmış bağlantı noktası yoğunluğu sağlayarak dört bağımsız gönderme ve alma kanalı sunar Her kanal 25 Gb/sn hızında çalışır ve bu da 2 km'lik tek modlu fiberde toplam 100 Gb/sn veri hızı sağlar MTP/MPO konektörlü bir fiber optik şerit kablo takılabilir QSFP28 modülü yuvasına, Haznenin içindeki kılavuz pimler doğru hizalamayı sağlar.
QSFP28 Çoklu Kaynak Sözleşmesine (MSA) göre, Modül, I2C iki telli seri arabirim aracılığıyla yönetilebilir.Verici modülü, Ortak Mod Mantığı (CML) seviyeleri ile uyumlu elektriksel giriş sinyallerini kabul eder. Tüm giriş veri sinyalleri diferansiyeldir ve dahili olarak sonlandırılmıştır.Alıcı modülü, paralel optik giriş sinyallerini bir foto dedektör dizisi yoluyla paralel elektriksel çıkış sinyallerine dönüştürür.Alıcı modülü çıkış elektrik sinyalleri de Ortak Mod Mantığı (CML) seviyeleri ile voltaj uyumludur.Tüm veri sinyalleri farklıdır ve kanal başına 25 Gb/sn'ye kadar veri hızlarını destekler.
Özellikler
Uygulamalar
standartlar
Mutlak Maksimum Puanlar
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Güç kaynağı gerilimi | Vcc | -0.5 | 4 | V | |
| Depolama Sıcaklık Aralığı | Ts | -40 | 85 | °C | |
| Bağıl Nem - Depolama | sağS | 0 | 95 | % | |
| Bağıl Nem - Çalıştırma | sağÖ | 0 | 85 | % |
Önerilen Çalışma Koşulları
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Kasa Çalışma Sıcaklığı Aralığı | Tc | 0 | - | 70 | °C |
| Güç kaynağı gerilimi | Vcc | 3.14 | 3.3 | 3.47 | V |
| Toplam Güç Tüketimi | P | - | - | 3.5 | W |
| Veri hızı | BR | - | 25.78125 | - | Gbps |
elektriksel özellikler
| Verici Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel Giriş Voltajı Salınım | VİÇİNDE | 180 | - | 900 | mV |
| Tx Diferansiyel Giriş Etkisi | ZİÇİNDE | - | 100 | - | Ω |
| Diferansiyel sonlandırma uyuşmazlığı | - | - | 10 | % | |
| Diferansiyel giriş dönüş kaybı | 100G CLR4 MSA'ya göre | dB | |||
| Ortak mod giriş dönüş kaybı | 100G CLR4 MSA'ya göre | dB | |||
| Alıcı Elektriksel Özellikleri | |||||
| Parametre | Sembol | dak. | tip | maks. | Birim |
| Diferansiyel çıkış Voltaj Salıncak | VDIŞARI | 300 | - | 1200 | mV |
| Rx Diferansiyel Çıkış Etkisi | ZDIŞARI | - | 100 | - | Ω |
| Diferansiyel sonlandırma uyuşmazlığı | - | - | 10 | % | |
| Diferansiyel çıkış dönüş kaybı | 100G CLR4 MSA'ya göre | dB | |||
| Ortak mod çıkış dönüş kaybı | 100G CLR4 MSA'ya göre | dB | |||
görsel özellikler
| Parametre | Sembol | dak. | tip | maks. | Birim | notlar | |
| Verici Özellikleri | |||||||
| Şerit başına sinyalleşme oranı | 25.78125 | GBd | 1 | ||||
| Şerit merkezi dalga boyları (aralık) | λ | 1260 | 1310 | 1355 | deniz mili | ||
| Toplam Ortalama Fırlatma Gücü | surat asmak | 9.5 | dBm | ||||
| Şerit Başına Ortalama Fırlatma Gücü | TXPx | -6.5 | 2.5 | dBm | |||
| Sönme Oranı | acil servis | 3.5 | dB | ||||
| Yan Mod Bastırma oranı | SMSR | 30 | dB | ||||
| Ortalama başlatma Şerit başına güç kapalı | puf | -30 | dB |
|
|||
|
Verici Göz Maskesi Tanımı {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Alıcı Özellikleri | |||||||
| Şerit başına sinyalleşme oranı | 25.78125 | GBd | |||||
| Şerit merkezi dalga boyları (aralık) | λ | 1260 | 1355 | deniz mili | |||
| Ortalama alıcı gücü, her şerit | Rmaks | 3.5 | dBm | ||||
|
Stressiz Alıcı Hassasiyeti (OMA) şerit başına |
Rxsens | -10.2 | dBm | 1 | |||
| Giriş Doyum Gücü (Aşırı Yük) | Psat | 4.5 | dBm | ||||
| Alıcı Yansıması | Hayır | -26 | dB | ||||
| LOS | Optik Kaldırma | Pd | -12 | dBm | |||
| Optik Onay | baba | -18 | |||||
| notlar | |||||||
|
|||||||
